《简单机械》作图专训题

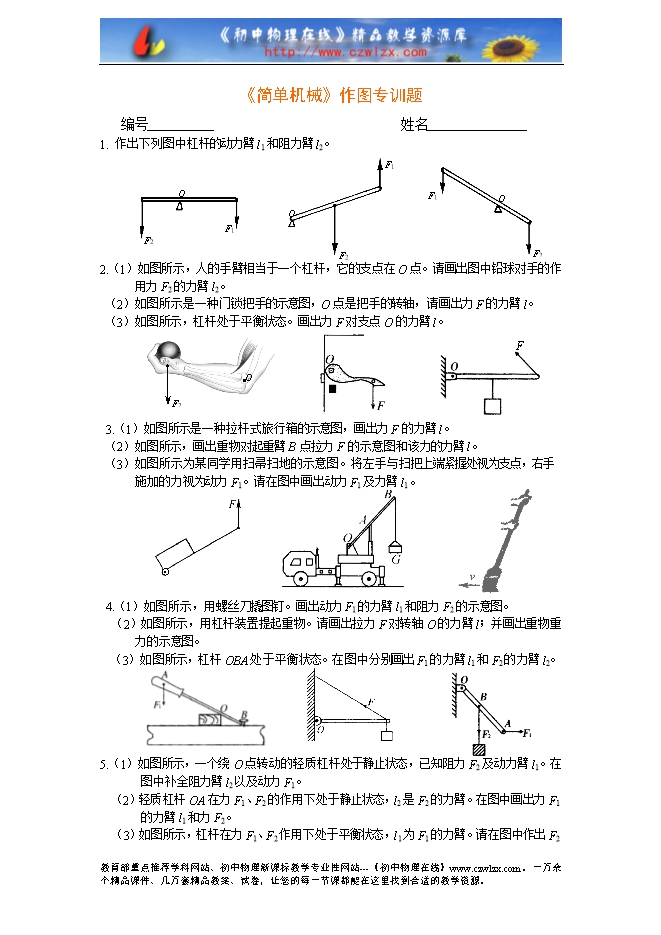

【内容简介】1. 作出下列图中杠杆的动力臂l1和阻力臂l2。
2.(1)如图所示,人的手臂相当于一个杠杆,它的支点在O点。请画出图中铅球对手的作用力F2的力臂l2。
(2)如图所示是一种门锁把手的示意图,O点是把手的转轴,请画出力F的力臂l。
(3)如图所示,杠杆处于平衡状态。画出力F对支点O的力臂l。
3.(1)如图所示是一种拉杆式旅行箱的示意图,画出力F的力臂l。
(2)如图所示,画出重物对起重臂B点拉力F的示意图和该力的力臂l。
(3)如图所示为某同学用扫帚扫地的示意图。将左手与扫把上端紧握处视为支点,右手
施加的力视为动力F1。请在图中画出动力F1及力臂l1。
4.(1)如图所示,用螺丝刀撬图钉。画出动力F1的力臂l1和阻力F2的示意图。
(2)如图所示,用杠杆装置提起重物。请画出拉力F对转轴O的力臂l;并画出重物重力的示意图。
(3)如图所示,杠杆OBA处于平衡状态。在图中分别画出F1的力臂l1和F2的力臂l2。
5.(1)如图所示,一个绕O点转动的轻质杠杆处于静止状态,已知阻力F2及动力臂l1。在图中补全阻力臂l2以及动力F1。
(2)轻质杠杆OA在力F1、F2的作用下处于静止状态,l2是F2的力臂。在图中画出力F1的力臂l1和力F2。

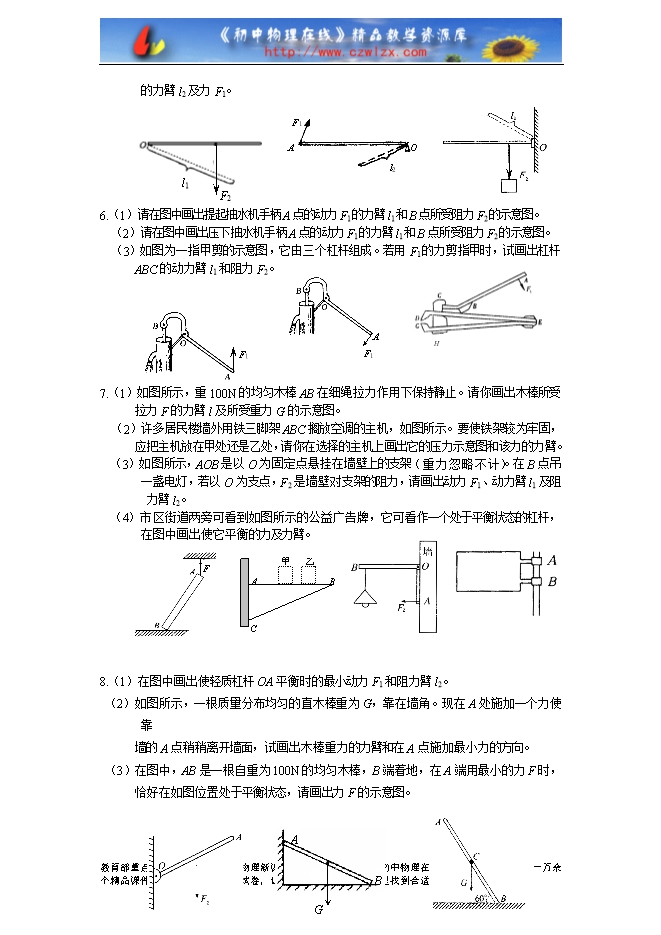

(3)如图所示,杠杆在力F1、F2作用下处于平衡状态,l1为F1的力臂。请在图中作出F2的力臂l2及力F1。
........
?
?
?
?
