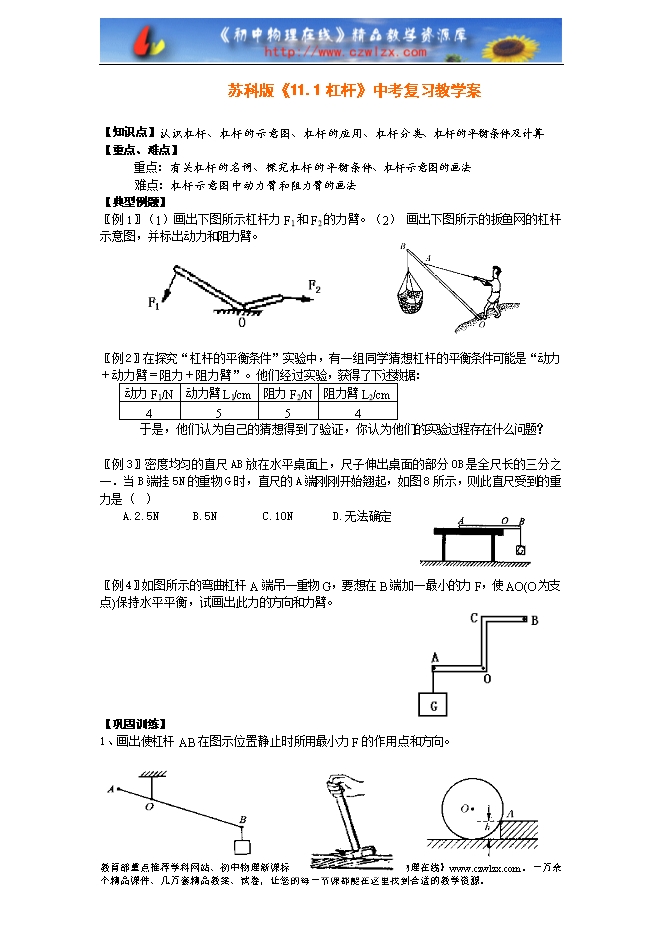

【内容简介】【知识点】认识杠杆、杠杆的示意图、杠杆的应用、杠杆分类、杠杆的平衡条件及计算 【重点、难点】 重点：有关杠杆的名词、探究杠杆的平衡条件、杠杆示意图的画法 难点：杠杆示意图中动力臂和阻力臂的画法 【典型例题】 〖例1〗（1）画出下图所示杠杆力F1和F2的力臂。（2） 画出下图所示的扳鱼网的杠杆示意图，并标出动力和阻力臂。 〖例2〗在探究“杠杆的平衡条件”实验中，有一组同学猜想杠杆的平衡条件可能是“动力＋动力臂＝阻力＋阻力臂”。他们经过实验，获得了下述数据： 动力F1/N 动力臂L1/cm 阻力F2/N 阻力臂L2/cm 4 5 5 4 于是，他们认为自己的猜想得到了验证，你认为他们的实验过程存在什么问题？ 〖例3〗密度均匀的直尺AB放在水平桌面上，尺子伸出桌面的部分OB是全尺长的三分之一．当B端挂5N的重物G时，直尺的A端刚刚开始翘起，如图8所示，则此直尺受到的重力是 ( ) A.2.5N B.5N C.10N D.无法确定 〖例4〗如图所示的弯曲杠杆A端吊一重物G，要想在B端加一最小的力F，使AO(O为支点)保持水平平衡，试画出此力的方向和力臂。 【巩固训练】 1、画出使杠杆AB在图示位置静止时所用最小力F的作用点和方向。 ........ ? ? ?
