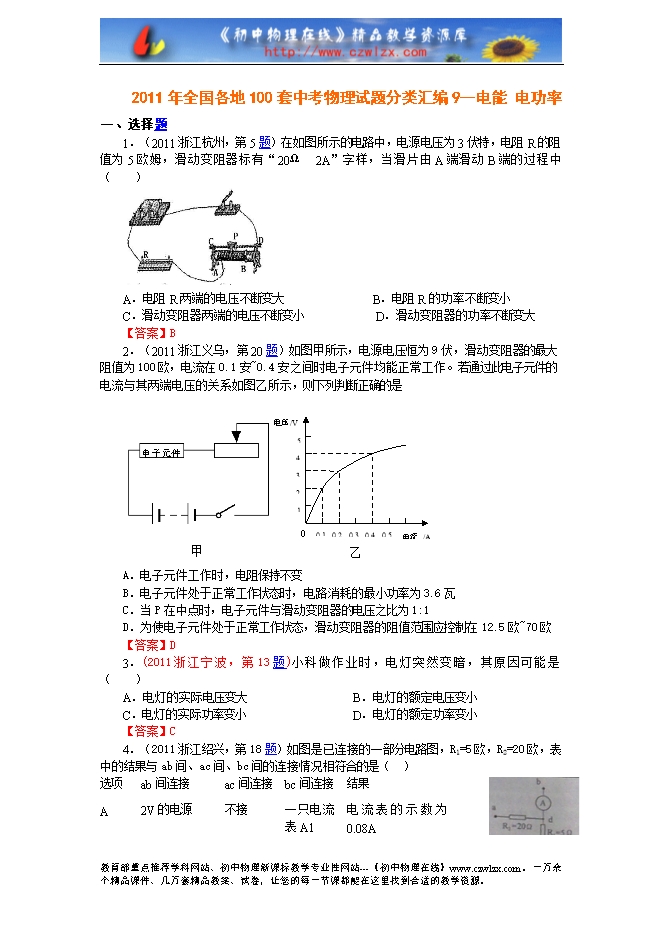

【内容简介】一、选择题 1．（2011浙江杭州，第5题）在如图所示的电路中，电源电压为3伏特，电阻R的阻值为5欧姆，滑动变阻器标有“20Ω 2A”字样，当滑片由A端滑动B端的过程中（ ） A．电阻R两端的电压不断变大 B．电阻R的功率不断变小 C．滑动变阻器两端的电压不断变小 D．滑动变阻器的功率不断变大 【答案】B 2．（2011浙江义乌，第20题）如图甲所示，电源电压恒为9伏，滑动变阻器的最大阻值为100欧，电流在0.1安~0.4安之间时电子元件均能正常工作。若通过此电子元件的电流与其两端电压的关系如图乙所示，则下列判断正确的是 A．电子元件工作时，电阻保持不变 B．电子元件处于正常工作状态时，电路消耗的最小功率为3.6瓦 C．当P在中点时，电子元件与滑动变阻器的电压之比为1:1 D．为使电子元件处于正常工作状态，滑动变阻器的阻值范围应控制在12.5欧~70欧 【答案】D 3．(2011浙江宁波，第13题)小科做作业时，电灯突然变暗，其原因可能是 （ ） A．电灯的实际电压变大 B．电灯的额定电压变小 C．电灯的实际功率变小 D．电灯的额定功率变小 【答案】C 4．（2011浙江绍兴，第18题）如图是已连接的一部分电路图，R1=5欧，R2=20欧，表中的结果与ab间、ac间、bc间的连接情况相符合的是（ ） 选项 ab间连接 ac间连接 bc间连接 结果 A 2V的电源 不接 一只电流表A1 电流表的示数为0.08A B 不接 一根导线 2V的电源 电路消耗总功率为0.16W C 不接 2V的电源 不接 R2两端的电压为1.6V D 2V的电源 不接 一只电压表V 电压表示数为2V 【答案】C 5．（2011年安徽省 第17题）如果加在某定值电阻两端的电压从6V升高到10V，通过该电阻的电流变化了0.1A，则该电阻的电功率变化了 【 】 A.1.6W B.4.0W C.0.4W D.3.4W 【答案】A ......... ? 下载word文档压缩附件(.rar) ?
