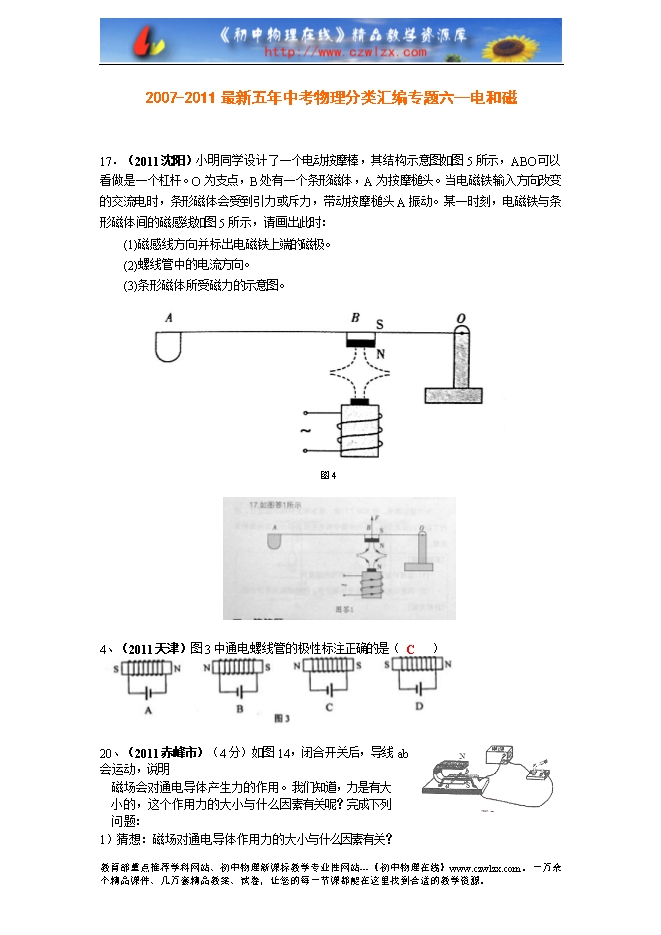

【内容简介】17．（2011沈阳）小明同学设计了一个电动按摩棒，其结构示意图如图5所示，ABO可以看做是一个杠杆。O为支点，B处有一个条形磁体，A为按摩槌头。当电磁铁输入方向改变的交流电时，条形磁体会受到引力或斥力，带动按摩槌头A振动。某一时刻，电磁铁与条形磁体间的磁感线如图5所示，请画出此时： (1)磁感线方向并标出电磁铁上端的磁极。 (2)螺线管中的电流方向。 (3)条形磁体所受磁力的示意图。 4、（2011天津）图3中通电螺线管的极性标注正确的是（ C ） 20、（2011赤峰市）（4分）如图14，闭合开关后，导线ab会运动，说明 磁场会对通电导体产生力的作用。我们知道，力是有大 小的，这个作用力的大小与什么因素有关呢？完成下列 问题： 1）猜想：磁场对通电导体作用力的大小与什么因素有关？ （写出一条即可） 2）你做出上述猜想的依据是什么？ 8．（2011柳州）下列设备中，利 用电磁感应原理工作的是 C A．电吹风 B．白炽灯泡 C．发电机 D．电风扇 31、（2011达州）如图所示是电学中很重要的两个实验，其中利用甲图所示的实验装置原理可以制造 出 机，利用乙图所示的实验装置原理可以制造出 机。31、发电 电动 ......... ? ? ?
