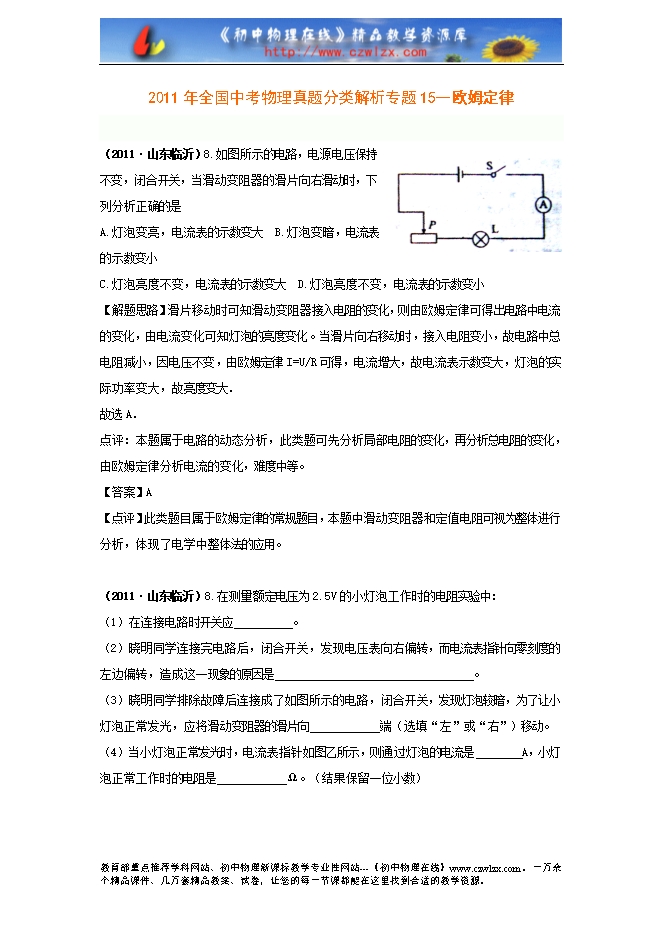

【内容简介】（2011?山东临沂）8.如图所示的电路，电源电压保持不变，闭合开关，当滑动变阻器的滑片向右滑动时，下列分析正确的是 A.灯泡变亮，电流表的示数变大　B.灯泡变暗，电流表的示数变小 C.灯泡亮度不变，电流表的示数变大　D.灯泡亮度不变，电流表的示数变小 【解题思路】滑片移动时可知滑动变阻器接入电阻的变化，则由欧姆定律可得出电路中电流的变化，由电流变化可知灯泡的亮度变化。当滑片向右移动时，接入电阻变小，故电路中总电阻减小，因电压不变，由欧姆定律I=U/R 可得，电流增大，故电流表示数变大，灯泡的实际功率变大，故亮度变大． 故选A． 点评：本题属于电路的动态分析，此类题可先分析局部电阻的变化，再分析总电阻的变化，由欧姆定律分析电流的变化，难度中等。 【答案】A 【点评】此类题目属于欧姆定律的常规题目，本题中滑动变阻器和定值电阻可视为整体进行分析，体现了电学中整体法的应用。 （2011?山东临沂）8.在测量额定电压为2.5V的小灯泡工作时的电阻实验中：[来源:中|国教|育出|版网] （1）在连接电路时开关应　　　　　。 （2）晓明同学连接完电路后，闭合开关，发现电压表向右偏转，而电流表指针向零刻度的左边偏转，造成这一现象的原因是　　　　　　　　　　　　　　　　　。 （3）晓明同学排除故障后连接成了如图所示的电路，闭合开关，发现灯泡较暗，为了让小灯泡正常发光，应将滑动变阻器的滑片向　　　　　　端（选填“左”或“右”）移动。 （4）当小灯泡正常发光时，电流表指针如图乙所示，则通过灯泡的电流是　　　　A，小灯泡正常工作时的电阻是　　　　　　Ω。（结果保留一位小数） ........ ? ? ?
