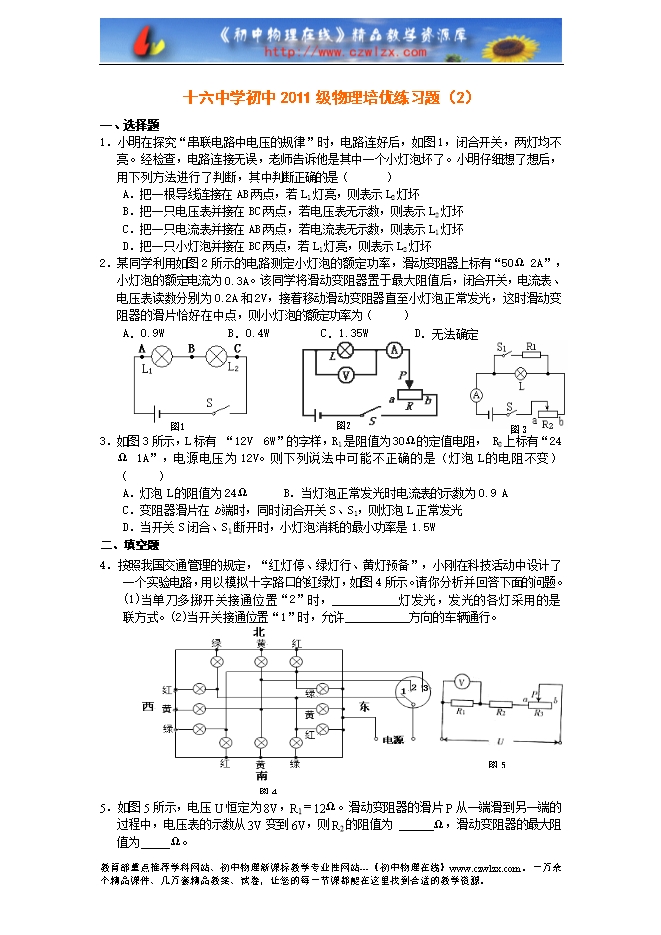

【内容简介】一、选择题 1．小明在探究“串联电路中电压的规律”时，电路连好后，如图1，闭合开关，两灯均不亮。经检查，电路连接无误，老师告诉他是其中一个小灯泡坏了。小明仔细想了想后，用下列方法进行了判断，其中判断正确的是（ ） A．把一根导线连接在AB两点，若L1灯亮，则表示L2灯坏 B．把一只电压表并接在BC两点，若电压表无示数，则表示L2灯坏 C．把一只电流表并接在AB两点，若电流表无示数，则表示L1灯坏 D．把一只小灯泡并接在BC两点，若L1灯亮，则表示L2灯坏 2．某同学利用如图2所示的电路测定小灯泡的额定功率，滑动变阻器上标有“50Ω 2A”，小灯泡的额定电流为0.3A。该同学将滑动变阻器置于最大阻值后，闭合开关，电流表、电压表读数分别为0.2A和2V，接着移动滑动变阻器直至小灯泡正常发光，这时滑动变阻器的滑片恰好在中点，则小灯泡的额定功率为（ ） A．0.9W B．0.4W C．1.35W D．无法确定 3．如图3所示，L标有 “12V 6W”的字样，R1是阻值为30Ω的定值电阻， R2上标有“24Ω 1A”，电源电压为12V。则下列说法中可能不正确的是（灯泡L的电阻不变）（ ） A．灯泡L的阻值为24Ω B．当灯泡正常发光时电流表的示数为0.9 A C．变阻器滑片在b端时，同时闭合开关S、S1，则灯泡L正常发光 D．当开关S闭合、S1断开时，小灯泡消耗的最小功率是1.5W 二、填空题 4．按照我国交通管理的规定，“红灯停、绿灯行、黄灯预备”，小刚在科技活动中设计了一个实验电路，用以模拟十字路口的红绿灯，如图4所示。请你分析并回答下面的问题。 (1)当单刀多掷开关接通位置“2”时， 灯发光，发光的各灯采用的是 联方式。(2)当开关接通位置“1”时，允许 方向的车辆通行。 ....... ? ?
