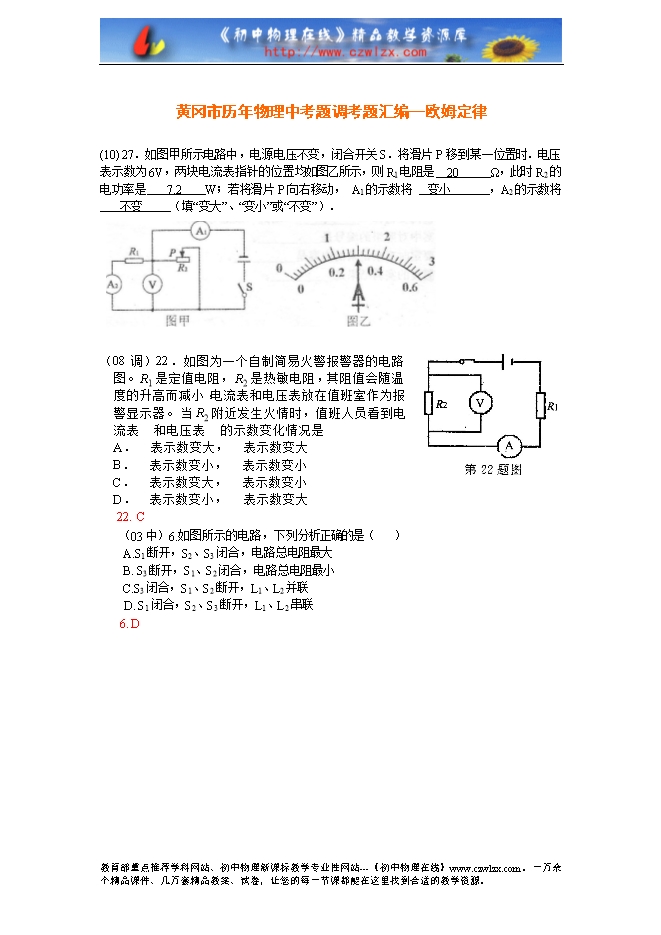

【内容简介】(10) 27．如图甲所示电路中，电源电压不变，闭合开关S．将滑片P移到某一位置时．电压表示数为6V，两块电流表指针的位置均如图乙所示，则R1电阻是 20 Ω，此时R2的电功率是 7.2 W；若将滑片P向右移动， A1的示数将 变小 ，A2的示数将 不变 （填“变大”、“变小”或“不变”）． （08调）22．如图为一个自制简易火警报警器的电路图。R1是定值电阻，R2是热敏电阻，其阻值会随温度的升高而减小，电流表和电压表放在值班室作为报警显示器。当R2附近发生火情时，值班人员看到电流表○A和电压表○V的示数变化情况是 A．○A表示数变大，○V表示数变大 B．○A表示数变小，○V表示数变小 C．○A表示数变大，○V表示数变小 D．○A表示数变小，○V表示数变大 22. C （03中）6.如图所示的电路，下列分析正确的是（ ） A.S1断开，S2、S3闭合，电路总电阻最大 B. S3断开，S1、S2闭合，电路总电阻最小 C.S3闭合，S1、S2断开，L1、L2并联 D. S1闭合，S2、S3断开，L1、L2串联 6. D ....... ? ?
