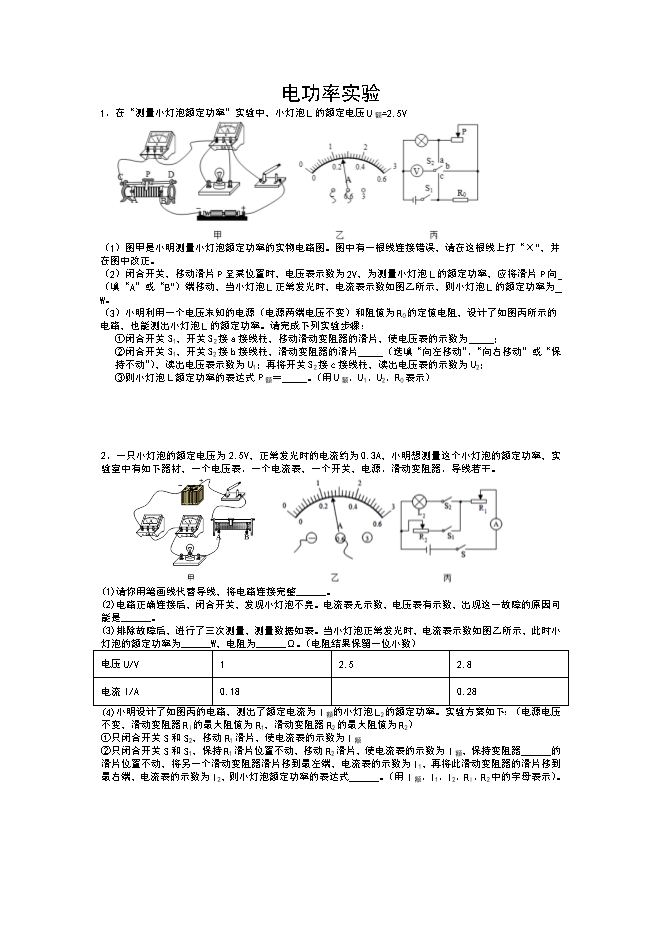

【内容简介】1、在“测量小灯泡额定功率”实验中，小灯泡L的额定电压U额=2.5V （1）图甲是小明测量小灯泡额定功率的实物电路图。图中有一根线连接错误，请在这根线上打“×”，并在图中改正。（2）闭合开关，移动滑片P至某位置时，电压表示数为2V，为测量小灯泡L的额定功率，应将滑片P向　 　（填“A”或“B”）端移动，当小灯泡L正常发光时，电流表示数如图乙所示，则小灯泡L的额定功率为　 　W。（3）小明利用一个电压未知的电源（电源两端电压不变）和阻值为R0的定值电阻，设计了如图丙所示的电路，也能测出小灯泡L的额定功率。请完成下列实验步骤：①闭合开关S1，开关S2接a接线柱，移动滑动变阻器的滑片，使电压表的示数为　 　；②闭合开关S1，开关S2接b接线柱，滑动变阻器的滑片　 　（选填“向左移动”、“向右移动”或“保持不动”），读出电压表示数为U1；再将开关S2接c接线柱，读出电压表的示数为U2；③则小灯泡L额定功率的表达式P额＝　 　。（用U额、U1、U2、R0表示）2、一只小灯泡的额定电压为2.5V，正常发光时的电流约为0.3A，小明想测量这个小灯泡的额定功率，实验室中有如下器材，一个电压表、一个电流表，一个开关，电源、滑动变阻器、导线若干。            (1)请你用笔画线代替导线，将电路连接完整______。(2)电路正确连接后，闭合开关，发现小灯泡不亮。电流表无示数，电压表有示数，出现这一故障的原因可能是______。(3)排除故障后，进行了三次测量，测量数据如表。当小灯泡正常发光时，电流表示数如图乙所示，此时小灯泡的额定功率为______W，电阻为______Ω。（电阻结果保留一位小数）电压U/V12.52.8电流I/A0.180.28(4)小明设计了如图丙的电路，测出了额定电流为I额的小灯泡L2的额定功率。实验方案如下：（电源电压不变，滑动变阻器Rl的最大阻值为R1，滑动变阻器R2的最大阻值为R2）①只闭合开关S和S2，移动R1滑片，使电流表的示数为I额②只闭合开关S和S1，保持R1滑片位置不动，移动R2滑片，使电流表的示数为I额，保持变阻器______的滑片位置不动，将另一个滑动变阻器滑片移到最左端，电流表的示数为I1，再将此滑动变阻器的滑片移到最右端，电流表的示数为I2，则小灯泡额定功率的表达式______。（用I额、I1、I2、Rl、R2中的字母表示）。3、如图甲所示是“测量小灯泡的额定电功率”的实物连接图．其中电源电压为4.5 V，小灯泡的额定电压为3.8 V，滑动变阻器上标有“10 Ω　1 A”字样．                   (1)电压表0～15 V的量程已经损坏，小东连接了部分电路，请用笔画线代替导线，将未连接的电路连接完整．(2)小东同学刚连接好最后一根导线后，灯泡立即发出特别亮的光，这表明他在连接电路时存在的问题有：____________________________．(3)正确操作后调节滑片P，当电压表示数为________V时，小灯泡正常发光，此时电流表的示数如图乙所示，则该灯泡的额定功率为________W.【实验拓展】实验结束后，小王又重新设计了四个测量电路(R0已知，电压表完好)，你认为可行的是_______．(填字母序号)
