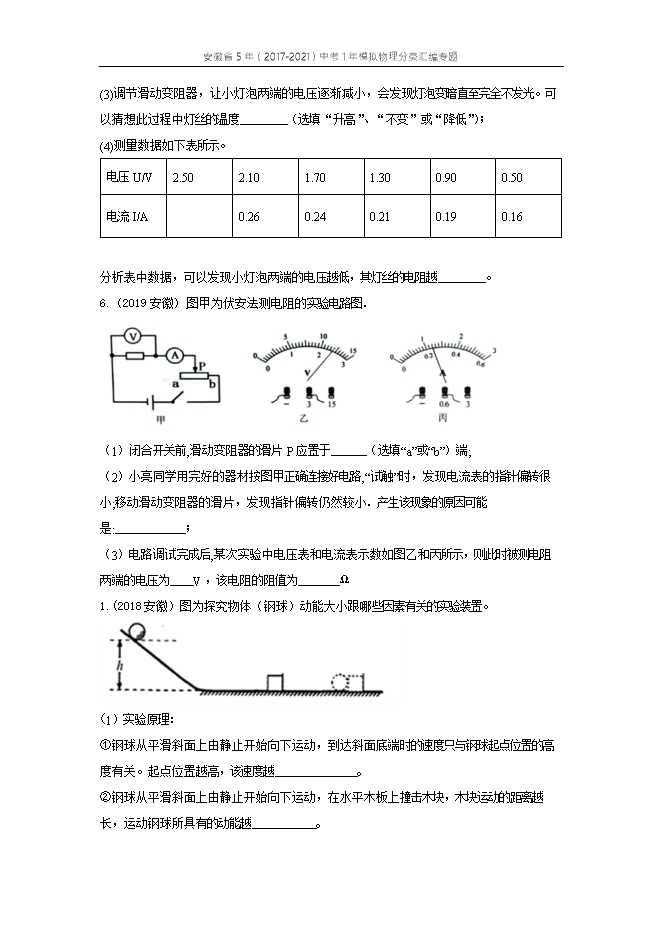

【内容简介】（2019安徽）.图甲为伏安法测电阻的实验电路图． （1）闭合开关前,滑动变阻器的滑片P应置于______（选填“a”或“b”）端;（2）小亮同学用完好的器材按图甲正确连接好电路,“试触”时，发现电流表的指针偏转很小;移动滑动变阻器的滑片，发现指针偏转仍然较小．产生该现象的原因可能是:____________；（3）电路调试完成后,某次实验中电压表和电流表示数如图乙和丙所示，则此时被测电阻两端的电压为____V ，该电阻的阻值为_______Ω【答案】    (1). a    (2). 电流表量程过大    (3). 2.4    (4). 10【解析】【详解】（1）闭合开关前，滑动变阻器 滑片P应置于阻值最大处的a端；（2）小亮同学用完好的器材按图甲正确连接好电路，“试触”时，发现电流表的指针偏转很小；移动滑动变阻器的滑片，发现指针偏转仍然较小，故排除了电路中电阻过大的可能，故产生该现象的原因可能是：电流表量程过大；（3）电路调试完成后，某次实验中电压表和电流表示数如图乙和丙，电压表选用小量程，分度值为则0.1V，此时被测电阻两端的电压为2.4V，电流表选用小量程，分度值为0.02A，电流为0.24A，由欧姆定律，该电阻的阻值为： ．1.(2018安徽）图为探究物体（钢球）动能大小跟哪些因素有关的实验装置。 （1）实验原理：①钢球从平滑斜面上由静止开始向下运动，到达斜面底端时的速度只与钢球起点位置的高度有关。起点位置越高，该速度越______________。②钢球从平滑斜面上由静止开始向下运动，在水平木板上撞击木块，木块运动的距离越长，运动钢球所具有的动能越___________。（2）实验现象:①同一钢球从斜面上不同高度处由停止向下运动。在水平木板上撞击木块，钢球开始向下运动的起点位置越_____________。木块运动的距离越长。②同一高度由静止向下运动，在水平木板上撞击木块，钢球的质量越_______，木块运动的距离越长。【答案】    (1). 大    (2). 大    (3). 高    (4). 大【解析】分析：（1）①整个过程中重力势能转化为动能，机械能守恒。动能与速度和质量有关，质量不变时，当动能越大，速度就越大；②物体做功的过程就是能的转化过程，物体对外做功越多，所具有的能量越大；（2）影响动能大小的因素有质量和速度，质量越大，速度越大，物体所具有的动能越大。解答：（1）①钢球从平滑斜面上由静止开始向下运动，重力势能转化为动能，起点位置越高，重力势能越大，到达斜面底端时的动能越大，速度越大；②实验中是通过钢球撞击木块移动的距离来观察钢球动能大小的，利用了转换法；被撞木块的运动距离越长，说明钢球对被撞物体所做的功就越多，钢球原来所具有的动能就越大；（2）①质量一定的钢球开始向下运动的起点位置越高，到达水平面时的速度越大，因此动能越大，对木块做功越多，木块移动的距离越长；②不同质量的钢球从同一高度由静止向下运动，到达水平面时的速度一定，质量越大，所具有的动能越大，对木块做功越多，木块移动的距离越长。故答案为：(1). 大    (2). 大    (3). 高    (4). 大【点睛】决定动能大小的因素有两个：物体的质量和物体的运动速度。因此研究物体动能大小与这两个因素的关系时要用到控制变量法，物体动能的多少可以通过木块被推出去的距离来体现。3.(2018安徽） 在某次电学实验中，已知所使用的双量程电流表能够满足实验的测量要求。在不能事先估计电流的情况下，为了避免损坏电流表，且又能较准确的测出电路中的电流，常常通过“试触”来确定电流表的量程。（1）假如先选用电流表的小量程：闭合开关然后迅速断开，同时观察开关闭合瞬间电流表的指针偏转情况，若指针________________，则换用电流表的大量称；（2）假如先选用电流表的大量程：闭合开关然后迅速断开，同时观察开关闭合瞬间电流表的指针偏转情况，若指针_______________，则换用电流表的小量称；【答案】    (1). 偏转角度较大    (2). 偏转角度较小【解析】分析：电流表使用之前，在无法确定电流大小时，要试触。解答：测量电流时，在不能预先估计被测电流大小的情况下，要先用试触法来确定电流表的量程。具体做法是：（1）假如先选用电流表的小量程：闭合开关然后迅速断开，同时观察开关闭合瞬间电流表的指针偏转情况，若电流表的指针偏转超过最大值，说明被测电流超过了小量程，而在大量程范围内，应换用大量程进行测量；（2）假如先选用电流表的大量程：闭合开关然后迅速断开，同时观察开关闭合瞬间电流表的指针偏转情况，若电流表的指针偏转较小，说明量程选择过大，被测电流在小量程范围内，应换用小量程进行测量。故答案为：偏转超过最大值；偏转较小。【点睛】本题考查了试触的方法和原因。试触后既可以使读数准确，又能保护电流表不被损坏。
