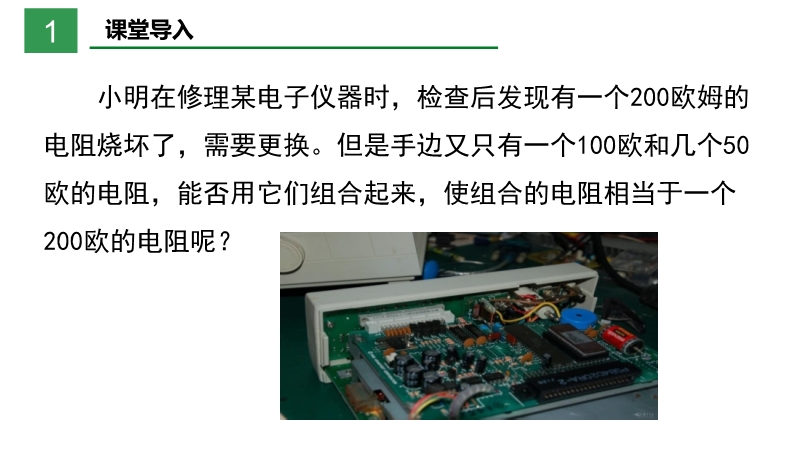

【内容简介】在物理实验操作考核中，小明把两灯串联，闭合开关后，发现L1亮，L2不亮。为了找出原因，他把电压表并联在L2两端，如图所示，发现电压表示数为0，则原因可能是（　　）A．L1 断路B．L1短路C．L2 断路D．L2 短路【答案】D【解析】由图可知，该电路为串联电路，电压表测量的是灯泡L2两端的电压；闭合开关后，发现L1亮，说明电路是通路，电路出现了短路现象，电压表示数为0，说明与电压表并联部分电阻为0，所以故障是灯泡L2短路。故选：D。5．（2021•山西模拟）疫情期间，手持式电子测温仪最为常见，如图甲是某款电子测温仪，图乙是它内部的原理图，其中电源电压保持不变，R是热敏电阻，用于靠近人体测温，定值电阻R0为保护电阻；在测人的体温时，当被测温者体温较高时，显示仪的示数也会变大。正常条件下关于此测温仪，下列分析正确的是（　　）A．显示仪是由电流表改装成的B．被测温者温度越高，电路消耗的电功率越大C．热敏电阻R随着温度的升高阻值增大D．将R0更换为阻值更大的电阻，测相同温度，显示仪示数变小【答案】B【解析】A、因为显示仪与R0并联，所以显示仪是电压表，故A错误；B、被测温者温度越高，说明电压表示数越大，由欧姆定律可知，电路电流越大，由P＝UI可知，电路消耗的功率也越大，故B正确；C、被测温者温度越高，说明电压表示数越大，由欧姆定律可知，电路电流变大，由串联电路电压特点可知，R两端电压越小，由R＝ 可知，热敏电阻的阻值随温度的升高而减小，故C错误；D、温度相同，说明热敏电阻的阻值不变，将R0更换为阻值更大的电阻，由串联电路分压特点可知，R0两端分得的电压变大，因此显示仪示数会变大，故D错误。故选：B。6．（2021•江西模拟）如图所示，电源电压保持不变，闭合开关S后，将滑动变阻器R的滑片P向右滑动，下列说法正确的是（　　） A．灯泡 L亮度变暗，电压表V的示数不变B．灯泡L亮度不变，电流表A2的示数变小C．灯泡L亮度变暗，电压表V的示数变小D．灯泡L亮度不变，电流表A1的示数不变【答案】B【解析】ACD、由图可知，灯L与变阻器R并联，电流表A1测R的电流，A2测电路的总电流，电压表测电源电压；所以电压表示数不变；将滑动变阻器的滑片P向右滑动过程中，变阻器R接入电路的阻值变大，由欧姆定律可知，通过变阻器R的电流变小，即电流表A1示数变小，故D错误；根据并联电路各支路互不影响可知，通过灯的电流不变，灯的亮度不变，故A、C错误；B、因通过灯的电流不变，而通过R的电流变小，由并联电路电流的规律，干路电流变小，即电流表A2示数变小，故B正确。故选：B。7．（2021•郴州）有阻值相同的三个电阻，以任意方式连接，最多能得到　   　种不同阻值的电阻；这些不同的连接方式，得到电阻的最大阻值与最小阻值之比是　   　。
