【精品】16.2 串、并联电路中电压的规律(课件+练习)--2021-2022学年人教版九年级物理全一册同步精品课堂资源

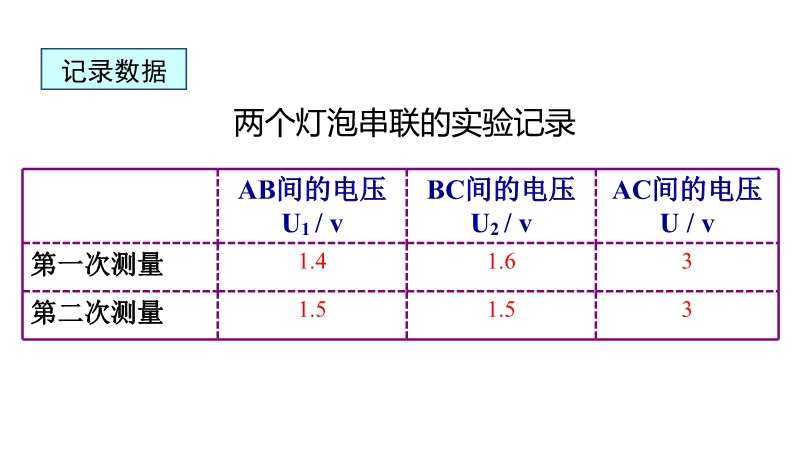

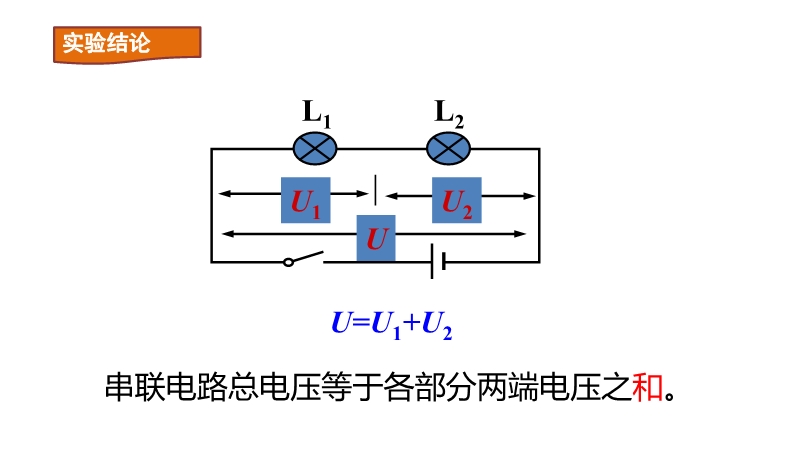

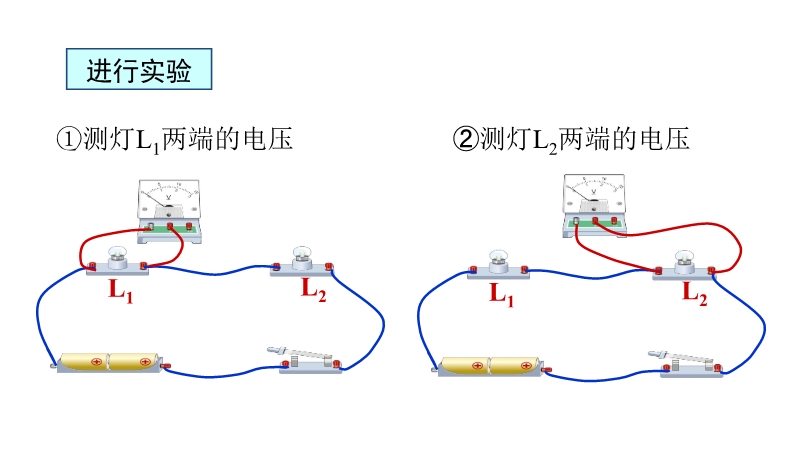

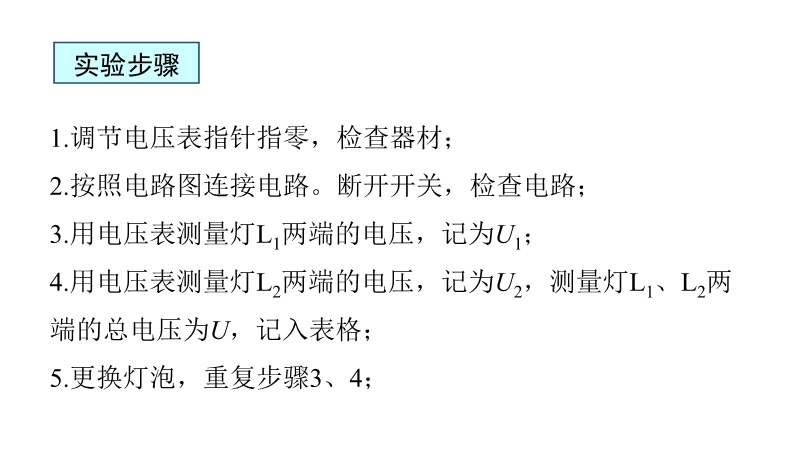

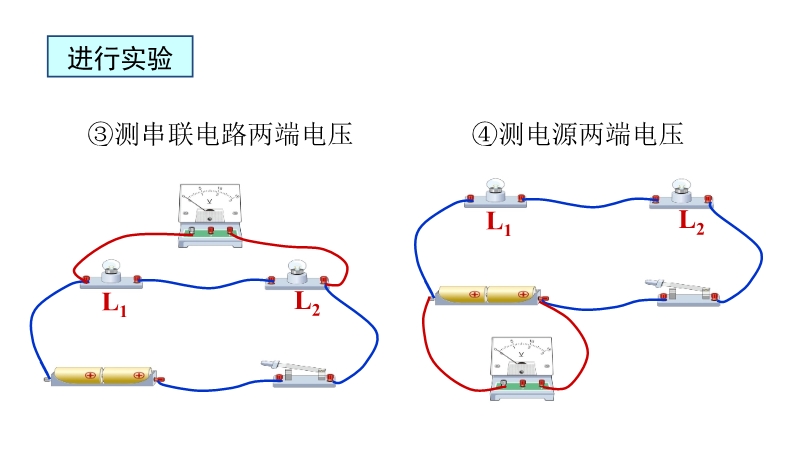

【内容简介】如图所示,电源电压6V保持不变,当开关S闭合时,灯泡L1、L2均正常发光电压表示数为2.5V,则灯泡L1两端的电压是( )A.2.5VB.3.5VC.5VD.6V2.(2020秋•宿松期末)在图甲所示的测量电路中,闭合开关后电压表V1和V2的示数分别如图乙、丙所示,则下列说法中正确的是( )A.电压表V的示数应为15VB.若小灯泡L1突然断路,则电压表V1的示数变为0VC.若小灯泡L1突然断路,则电压表V2的示数变为0VD.若小灯泡L1突然被短接,则电压表V2的示数变为0V3.(2020秋•长沙期末)如图所示的电路中,闭合开关,电压表V1的示数是7V,电压表V2的示数为9V,若L3两端的电压是L1两端电压的两倍,则电源的电压是( )A.9 VB.10VC.11VD.12 V4.(2020秋•广州期末)如图所示,在“探究串联电路中电压的规律”时,小雨同学用电压表测出Uab=3V,Ubc=3V,Uac=6V,在表格中记录数据后,下一步应该做的是( )A.整理器材,分析数据,得出结论B.对换L1和L2的位置,再测出一组电压值C.改变电源电压,再测出几组电压值D.换用不同规格的小灯泡,再测出几组电压值5.(2021•武汉模拟)在如图甲所示电路中,当闭合开关后,两个电压表指针偏转均为图乙所示,则电灯L1和L2两端的电压分别为( ) A.7.2V 1.8VB.9V 1.8VC.1.8V 7.2VD.9V 7.2V6.(2020秋•新疆期末)如图甲所示的电路中,当闭合开关S后,两个电压表指针偏转均如图乙所示,则小灯泡L1两端的电压为 V,L2两端的电压为 V。 7.(2020秋•合肥期末)如图所示,闭合开关后,其中电压表V1、V2和V3的示数分别为U1、U2和U3,则三个电压表示数之间存在的关系是 。 8.(2020秋•江州区期中)如图所示,电源电压保持不变,a是从电压表的负接线柱引出的导线接头。a与b处相接时,电压表示数为6.0V;使a与b处断开,然后与c处相接,闭合开关S后,电压表示数为4.5V,这时灯泡L1两端的电压为 V,灯泡L2两端的电压为 V,电源的总电压为 V。
只能预览部分内容,查看全部内容需要下载哦~
