14.5 测量电压--【辅导专用】2021年暑假沪科版物理新九年级精品讲义(教师版和学生版)

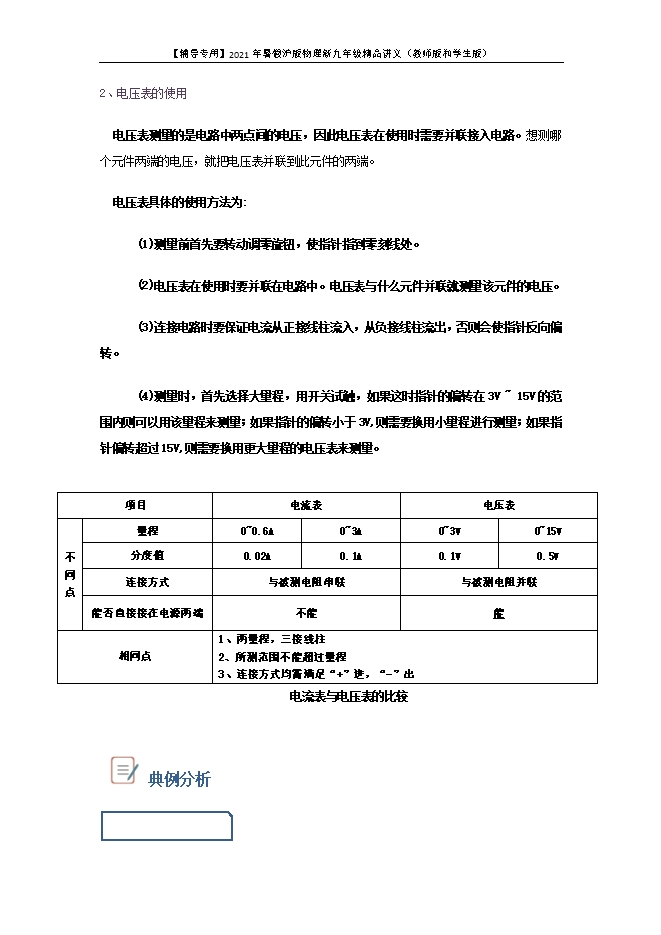

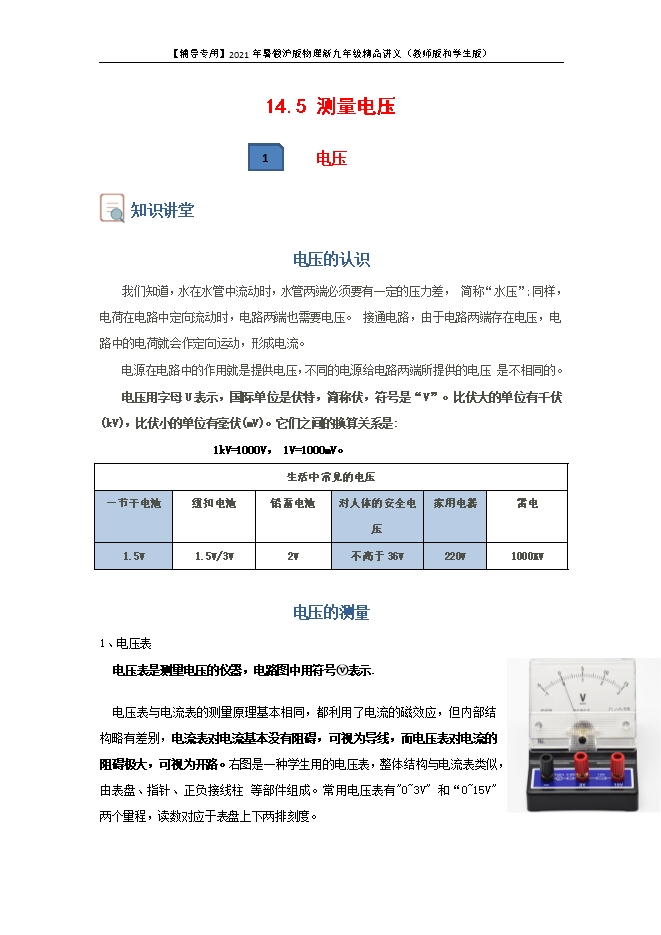

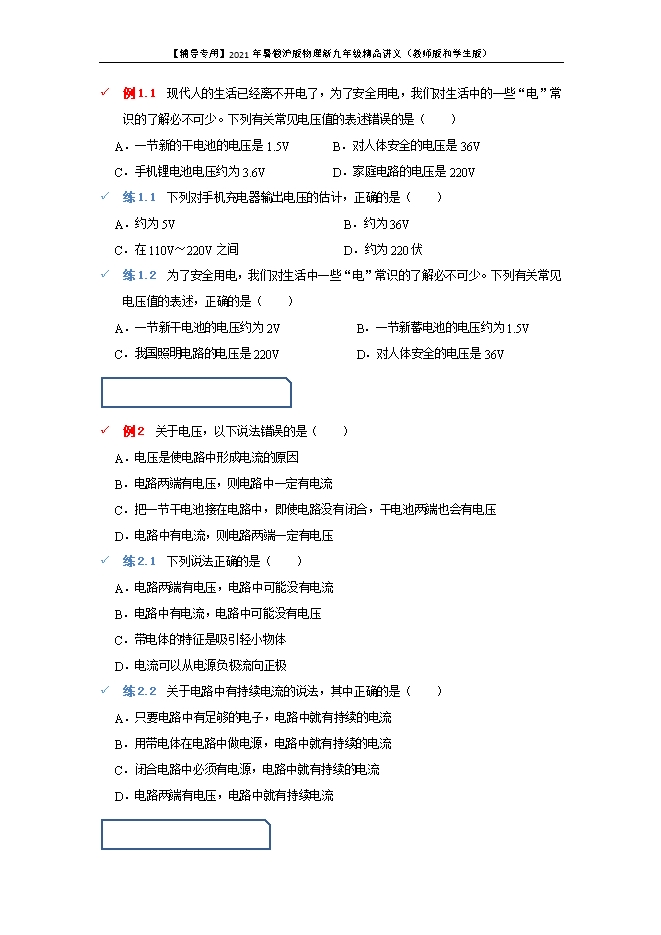

【内容简介】电压的认识我们知道,水在水管中流动时,水管两端必须要有一定的压力差, 简称“水压”;同样,电荷在电路中定向流动时,电路两端也需要电压。 接通电路,由于电路两端存在电压,电路中的电荷就会作定向运动,形成电流。电源在电路中的作用就是提供电压,不同的电源给电路两端所提供的电压 是不相同的。电压用字母U表示,国际单位是伏特,简称伏,符号是“V”。比伏大的单位有千伏(kV),比伏小的单位有毫伏(mV)。它们之间的换算关系是:1kV=1000V, 1V=1000mV。生活中常见的电压一节干电池纽扣电池铅蓄电池对人体的安全电压家用电器雷电1.5V1.5V/3V2V不高于36V220V1000KV电压的测量1、电压表电压表是测量电压的仪器,电路图中用符号ⓥ表示.电压表与电流表的测量原理基本相同,都利用了电流的磁效应,但内部结构略有差别,电流表对电流基本没有阻碍,可视为导线,而电压表对电流的阻碍极大,可视为开路。右图是一种学生用的电压表,整体结构与电流表类似,由表盘、指针、正负接线柱 等部件组成。常用电压表有"0~3V" 和“0~15V" 两个量程,读数对应于表盘上下两排刻度。2、电压表的使用电压表测量的是电路中两点间的电压,因此电压表在使用时需要并联接入电路。想测哪个元件两端的电压,就把电压表并联到此元件的两端。电压表具体的使用方法为:(1)测量前首先要转动调零旋钮,使指针指到零刻线处。(2)电压表在使用时要并联在电路中。电压表与什么元件并联就测量该元件的电压。(3)连接电路时要保证电流从正接线柱流入,从负接线柱流出,否则会使指针反向偏转。项目电流表电压表不同点量程0~0.6A0~3A0~3V0~15V分度值0.02A0.1A0.1V0.5V连接方式与被测电阻串联与被测电阻并联能否直接接在电源两端不能能相同点1、两量程,三接线柱2、所测范围不能超过量程3、连接方式均需满足“+”进,“-”出(4)测量时,首先选择大量程,用开关试触,如果这时指针的偏转在3V ~ 15V的范围内则可以用该量程来测量;如果指针的偏转小于3V,则需要换用小量程进行测量;如果指针偏转超过15V,则需要换用更大量程的电压表来测量。电流表与电压表的比较 典例分析 例1.1 现代人的生活已经离不开电了,为了安全用电,我们对生活中的一些“电”常识的了解必不可少。下列有关常见电压值的表述错误的是( )A.一节新的干电池的电压是1.5VB.对人体安全的电压是36VC.手机锂电池电压约为3.6VD.家庭电路的电压是220V【解答】B练1.1 下列对手机充电器输出电压的估计,正确的是( )A.约为5VB.约为36VC.在110V~220V之间D.约为220伏【解答】A练1.2 为了安全用电,我们对生活中一些“电”常识的了解必不可少
只能预览部分内容,查看全部内容需要下载哦~
