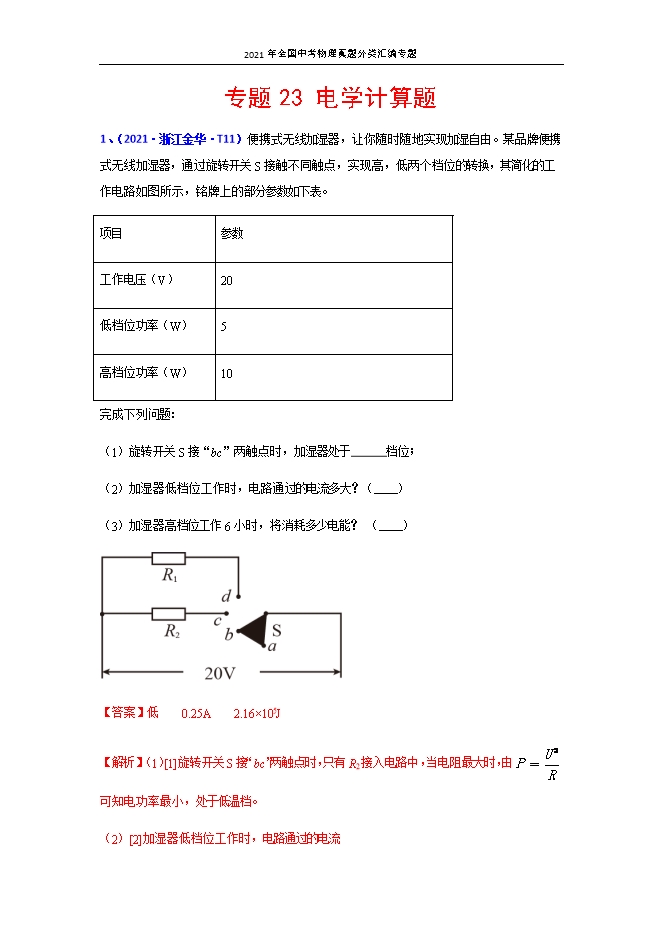

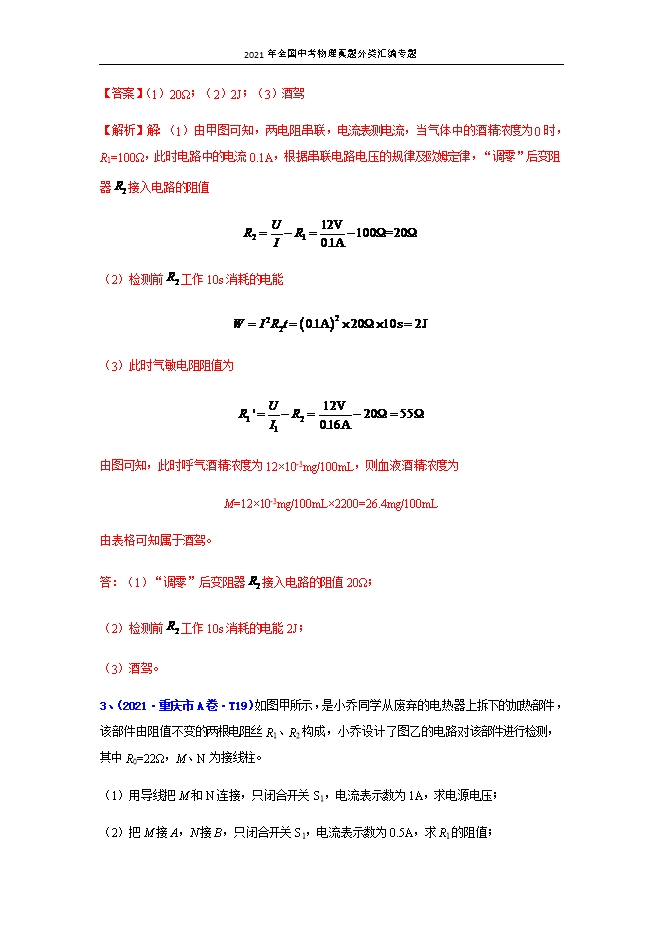

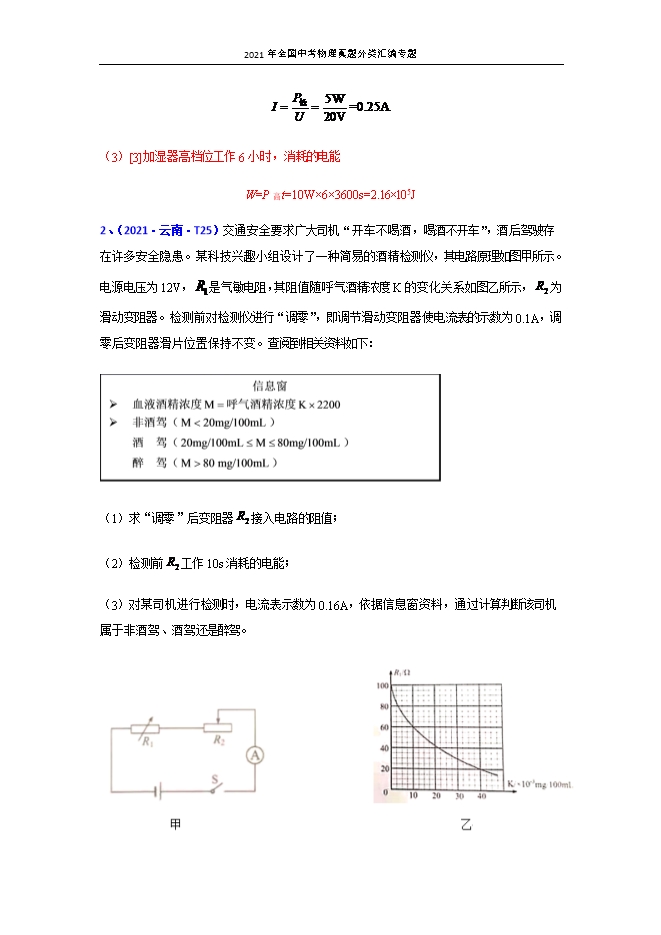

【内容简介】1、（2021•浙江金华•T11）便携式无线加湿器，让你随时随地实现加湿自由。某品牌便携式无线加湿器，通过旋转开关S接触不同触点，实现高，低两个档位的转换，其简化的工作电路如图所示，铭牌上的部分参数如下表。项目参数工作电压（V）20低档位功率（W）5高档位功率（W）10完成下列问题：（1）旋转开关S接“bc”两触点时，加湿器处于______档位；（2）加湿器低档位工作时，电路通过的电流多大？（____）（3）加湿器高档位工作6小时，将消耗多少电能？ （____） 【答案】低    0.25A    2.16×105J    【解析】（1）[1]旋转开关S接“bc”两触点时，只有R2接入电路中，当电阻最大时，由  可知电功率最小，处于低温档。（2）[2]加湿器低档位工作时，电路通过的电流 （3）[3]加湿器高档位工作6小时，消耗的电能W=P高t=10W×6×3600s=2.16×105J2、（2021•云南•T25）交通安全要求广大司机“开车不喝酒，喝酒不开车”，酒后驾驶存在许多安全隐患。某科技兴趣小组设计了一种简易的酒精检测仪，其电路原理如图甲所示。电源电压为12V， 是气敏电阻，其阻值随呼气酒精浓度K的变化关系如图乙所示， 为滑动变阻器。检测前对检测仪进行“调零”，即调节滑动变阻器使电流表的示数为0.1A，调零后变阻器滑片位置保持不变。查阅到相关资料如下： （1）求“调零”后变阻器 接入电路的阻值；（2）检测前 工作10s消耗的电能；（3）对某司机进行检测时，电流表示数为0.16A，依据信息窗资料，通过计算判断该司机属于非酒驾、酒驾还是醉驾。 【答案】（1）20Ω；（2）2J；（3）酒驾【解析】解：（1）由甲图可知，两电阻串联，电流表测电流，当气体中的酒精浓度为0时，R1=100Ω，此时电路中的电流0.1A，根据串联电路电压的规律及欧姆定律，“调零”后变阻器 接入电路的阻值 （2）检测前 工作10s消耗的电能 （3）此时气敏电阻阻值为 由图可知，此时呼气酒精浓度为12×10-3mg/100mL，则血液酒精浓度为M=12×10-3mg/100mL×2200=26.4mg/100mL由表格可知属于酒驾。答：（1）“调零”后变阻器 接入电路的阻值20Ω；（2）检测前 工作10s消耗的电能2J；（3）酒驾。3、（2021•重庆市A卷•T19）如图甲所示，是小乔同学从废弃的电热器上拆下的加热部件，该部件由阻值不变的两根电阻丝R1、R2构成，小乔设计了图乙的电路对该部件进行检测，其中R0=22Ω，M、N为接线柱。（1）用导线把M和N连接，只闭合开关S1，电流表示数为1A，求电源电压；（2）把M接A，N接B，只闭合开关S1，电流表示数为0.5A，求R1的阻值；（3）用导线把B和C连接，然后将M接A，N接B，闭合开关S1和S2，电流表示数为1.5A；检测结束后，小乔利用该部件重新组装一个加热器，求新加热器接入220V电路中能达到的最大电功率。
