16.4 变阻器--【精品备课包】2021-2022学年人教版九年级物理备课资源(课件与练习)

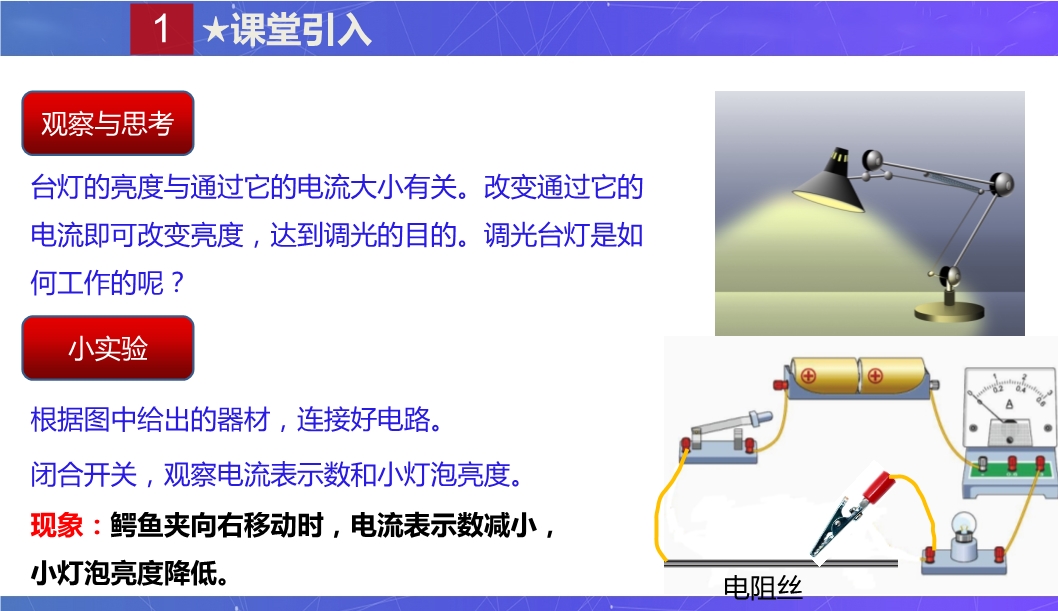

【内容简介】用滑动变阻器改变小灯泡的亮度。(1)实验室中有一铭牌上标有“20 Ω 2 A”字样的滑动变阻器,如图甲所示。若要把它其中的两个接线柱连接到电路中去,且能改变电流,共有____种接法;“20 Ω”指的是________接线柱间的电阻值,“2 A”指的是______________________。(2)现再给电源、小灯泡、开关各一个,导线若干,请在图乙中用笔画线代替导线连接电路,要求滑动变阻器的滑片向右移灯泡变暗。(3)如果你还想知道电路中电流值的改变情况,需要在电路中再_______联一个电流表,并增加_______根导线。【解析】(1)要把滑动变阻器的两个接线柱接到电路中去,且能改变电路电流,则有 4 种正确的接法,当把 AB 接入电路时,电阻阻值为 20 Ω,是滑动变阻器的最大阻值。2 A 是滑动变阻器允许通过的最大电流值。(3)再增加一根导线把电流表串联接入电路,即可测电路中的电流。1.如图所示,R是用镍铬合金做成的变阻器,当导线夹向A端移动时,小灯泡的亮度将( )。A.不变 B.变亮 C.变暗 D.无法判定【答案】B。【解析】由图可知灯L与滑动变阻器串联,滑动变阻器的滑片P向A端移动时,其连入电路中的电阻变小,电路电流不大,故小灯泡变亮。故选B。2.如图所示,用滑动变阻器调节灯泡亮度的几种方案,你认为可能达到目的方案是( )。 【答案】C。【解析】灯泡被导线短路,灯泡不亮,滑动变阻器不能调节灯泡的亮度,A不符合题意;滑动变阻器接入下半段,灯泡和滑动变阻器的下半段是并联的,滑动变阻器不能改变灯泡的亮度,B不符合题意。滑动变阻器和灯泡是串联的,移动滑动变阻器的滑片,改变电路中的电阻,改变电路中的电流,改变灯泡的亮度,C符合题意;灯泡和滑动变阻器都被导线短路,灯泡不能发光,滑动变阻器更不能调节灯泡的亮度,D不符合题意。3.将两只滑动变阻器按图所示的方法连接,如果把a、b两根导线接入电路里,要使这两只变阻器接入电路中的总电阻最大,应把滑片P1、P2放在( )。A.P1放在最右端,P2放在最右端;B.P1放在最左端,P2放在最左端;C.P1放在最右端,P2放在最左端;D.P1放在最左端,P2放在最右端
