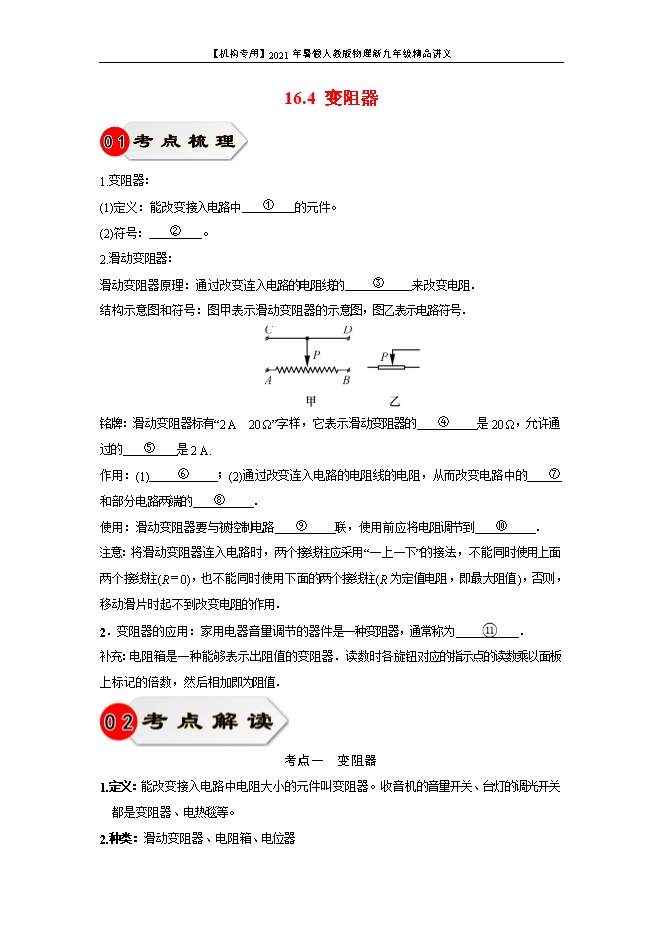

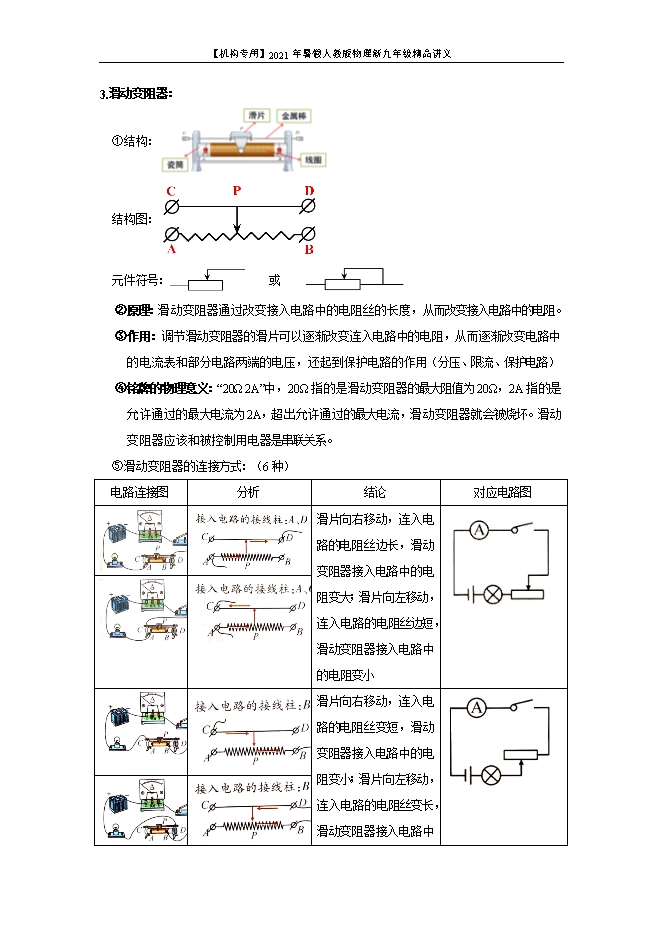

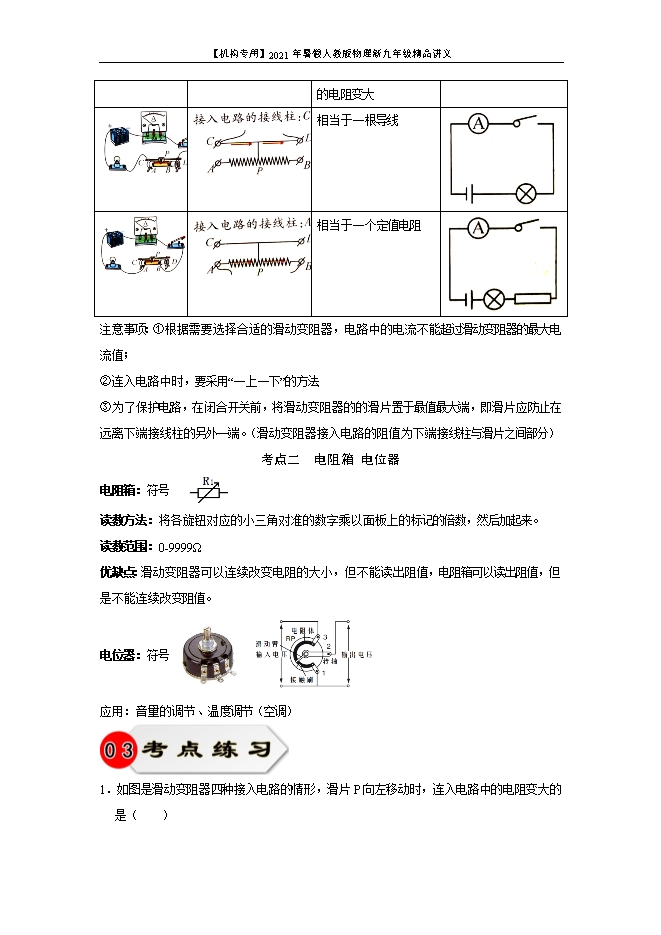

【内容简介】1.变阻器：(1)定义：能改变接入电路中   ①   的元件。 (2)符号：   ②   。 2.滑动变阻器：滑动变阻器原理：通过改变连入电路的电阻线的    ③    来改变电阻．结构示意图和符号：图甲表示滑动变阻器的示意图，图乙表示电路符号． 　　　铭牌：滑动变阻器标有“2 A　20 Ω”字样，它表示滑动变阻器的   ④    是20 Ω，允许通过的   ⑤   是2 A.作用：(1)    ⑥    ；(2)通过改变连入电路的电阻线的电阻，从而改变电路中的   ⑦    和部分电路两端的   ⑧    ．使用：滑动变阻器要与被控制电路   ⑨    联，使用前应将电阻调节到   ⑩    ．注意：将滑动变阻器连入电路时，两个接线柱应采用“一上一下”的接法，不能同时使用上面两个接线柱(R＝0)，也不能同时使用下面的两个接线柱(R为定值电阻，即最大阻值)，否则，移动滑片时起不到改变电阻的作用．2．变阻器的应用：家用电器音量调节的器件是一种变阻器，通常称为    ⑪   ．补充：电阻箱是一种能够表示出阻值的变阻器．读数时各旋钮对应的指示点的读数乘以面板上标记的倍数，然后相加即为阻值．答案：①电阻 ②  ③长度 ④最大阻值 ⑤最大电流 ⑥保护电路 ⑦电流 ⑧电压 ⑨串联 ⑩最值最大处 ⑪电位器 考点一  变阻器1.定义：能改变接入电路中电阻大小的元件叫变阻器。收音机的音量开关、台灯的调光开关都是变阻器、电热毯等。2.种类：滑动变阻器、电阻箱、电位器3.滑动变阻器：①结构： 结构图： 元件符号：     或     ②原理：滑动变阻器通过改变接入电路中的电阻丝的长度，从而改变接入电路中的电阻。③作用：调节滑动变阻器的滑片可以逐渐改变连入电路中的电阻，从而逐渐改变电路中的电流表和部分电路两端的电压，还起到保护电路的作用（分压、限流、保护电路）④铭牌的物理意义：“20Ω 2A”中，20Ω指的是滑动变阻器的最大阻值为20Ω，2A指的是允许通过的最大电流为2A，超出允许通过的最大电流，滑动变阻器就会被烧坏。滑动变阻器应该和被控制用电器是串联关系。⑤滑动变阻器的连接方式：（6种）
