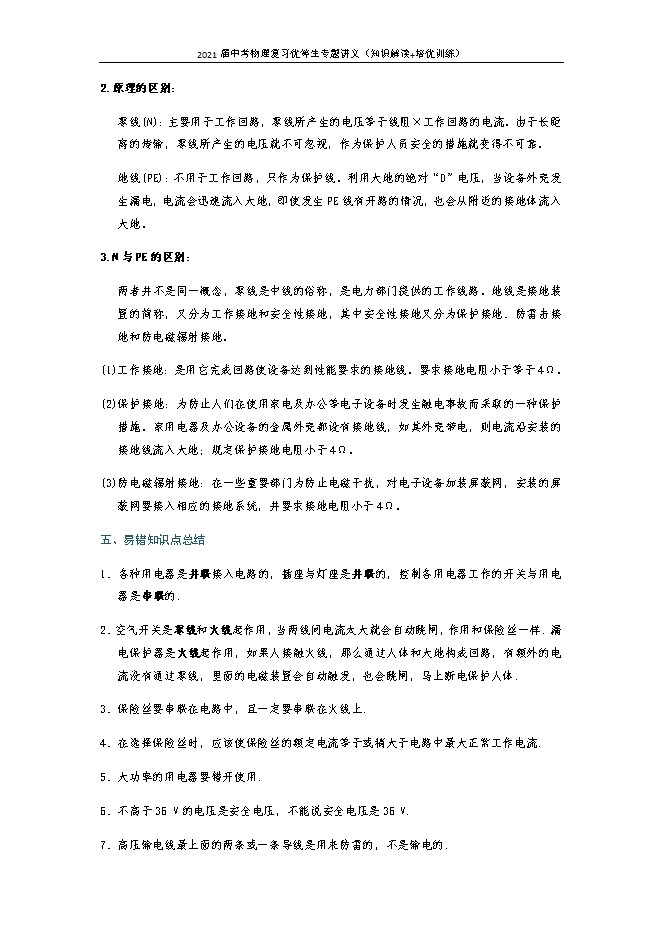

【内容简介】一、家庭电路1、家庭电路各组成部分的连接顺序：进户线→电能表→总开关→保险装置→用电器及插座．2、测电笔使用方法：手接触笔尾金属体，笔尖金属体接触导线，观察氖管是否发光．二、家庭电路中电流过大1、家庭电路中电流过大的原因有两种：（1）短路；（2）用电器总功率过大．2、两点理解保险丝：(1)制作材料：电阻比较大、熔点比较低的铅锑合金；(2)原理：当电流过大时，保险丝由于温度升高而熔断，切断电路，起到保护的作用．三、安全用电1、家庭触电事故都是人直接或间接与火线相连．2、家庭电路的触电类型：（1）单线触电；（2）双线触电；高压触电类型：（1）高压电弧触电；（3）跨步电压触电．3、触电的急救：首先切断电源，再救人.不能泼水．4、避雷针把云层上的电荷导入大地，使其不对高层建筑构成危险，保证了高层建筑的安全．四、零线与地线的区别零线是我国的习惯性说法，国外没有零线的说法，电力传输系统中有三种线：L(相线=火线)、N(中性线)、PE(保护线)，其中L和N是带电的，PE是不带电的。1.结构的区别：零线(N)：从变压器中性点接地后引出主干线。地线(PE)：从变压器中性点接地后引出主干线，根据标准，每间隔20～30m重复接地。2.原理的区别：零线(N)：主要用于工作回路，零线所产生的电压等于线阻×工作回路的电流。由于长距离的传输，零线所产生的电压就不可忽视，作为保护人员安全的措施就变得不可靠。地线(PE)：不用于工作回路，只作为保护线。利用大地的绝对“0”电压，当设备外壳发生漏电，电流会迅速流入大地，即使发生PE线有开路的情况，也会从附近的接地体流入大地。3.N与PE的区别：两者并不是同一概念，零线是中线的俗称，是电力部门提供的工作线路。地线是接地装置的简称，又分为工作接地和安全性接地，其中安全性接地又分为保护接地、防雷击接地和防电磁辐射接地。(1)工作接地：是用它完成回路使设备达到性能要求的接地线。要求接地电阻小于等于4Ω。(2)保护接地：为防止人们在使用家电及办公等电子设备时发生触电事故而采取的一种保护措施。家用电器及办公设备的金属外壳都设有接地线，如其外壳带电，则电流沿安装的接地线流入大地；规定保护接地电阻小于4Ω。(3)防电磁辐射接地：在一些重要部门为防止电磁干扰，对电子设备加装屏蔽网，安装的屏蔽网要接入相应的接地系统，并要求接地电阻小于4Ω。五、易错知识点总结1、各种用电器是并联接入电路的，插座与灯座是并联的，控制各用电器工作的开关与用电器是串联的．2、空气开关是零线和火线起作用，当两线间电流太大就会自动跳闸，作用和保险丝一样．漏电保护器是火线起作用，如果人接触火线，那么通过人体和大地构成回路，有额外的电流没有通过零线，里面的电磁装置会自动触发，也会跳闸，马上断电保护人体．3、保险丝要串联在电路中，且一定要串联在火线上．4、在选择保险丝时，应该使保险丝的额定电流等于或稍大于电路中最大正常工作电流．5、大功率的用电器要错开使用．6、不高于36 V的电压是安全电压，不能说安全电压是36 V.7、高压输电线最上面的两条或一条导线是用来防雷的，不是输电的．典例•解读类型一、家庭电路的组成
