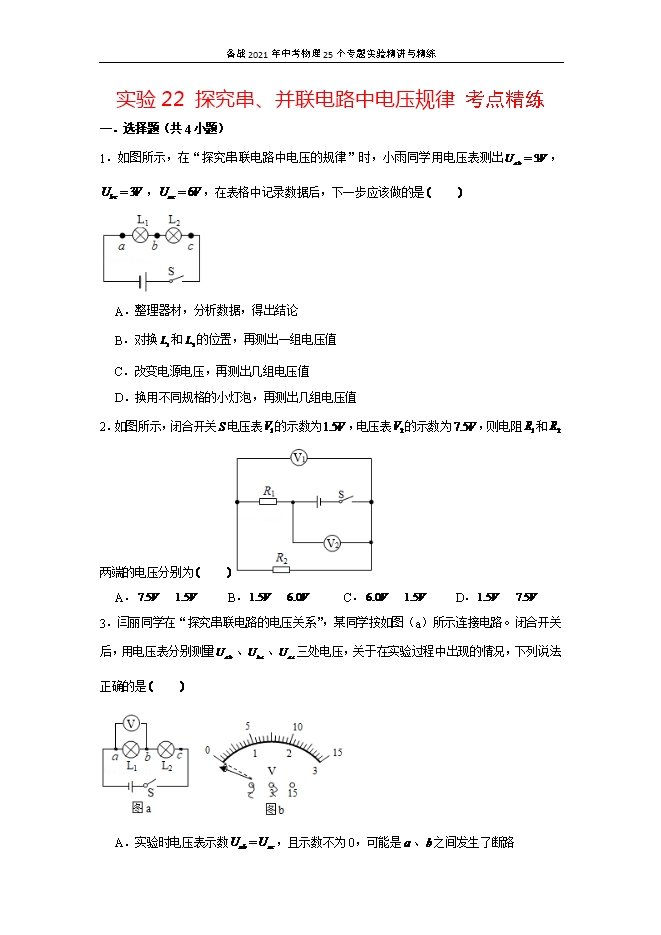

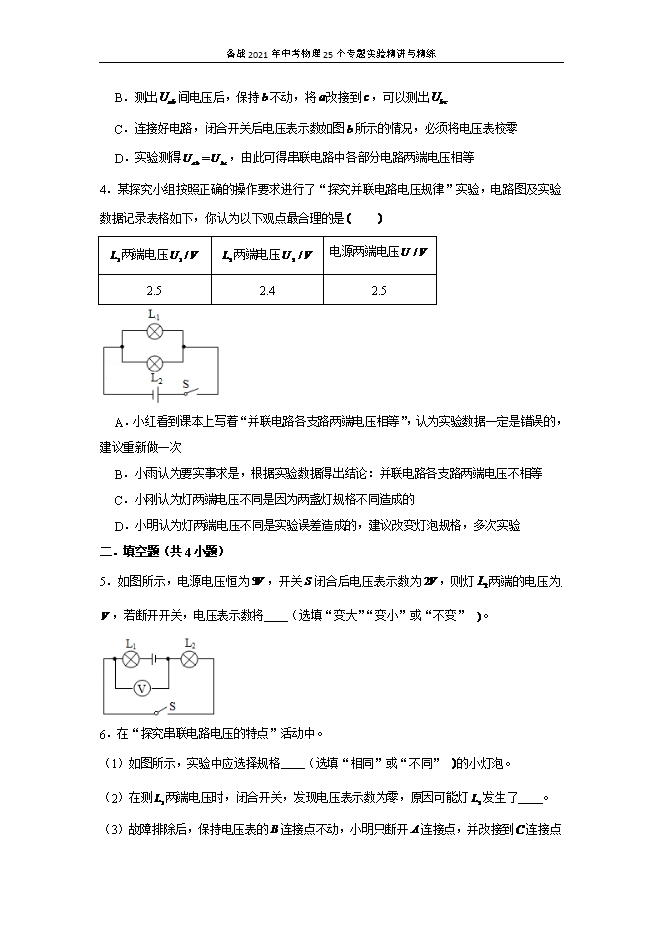

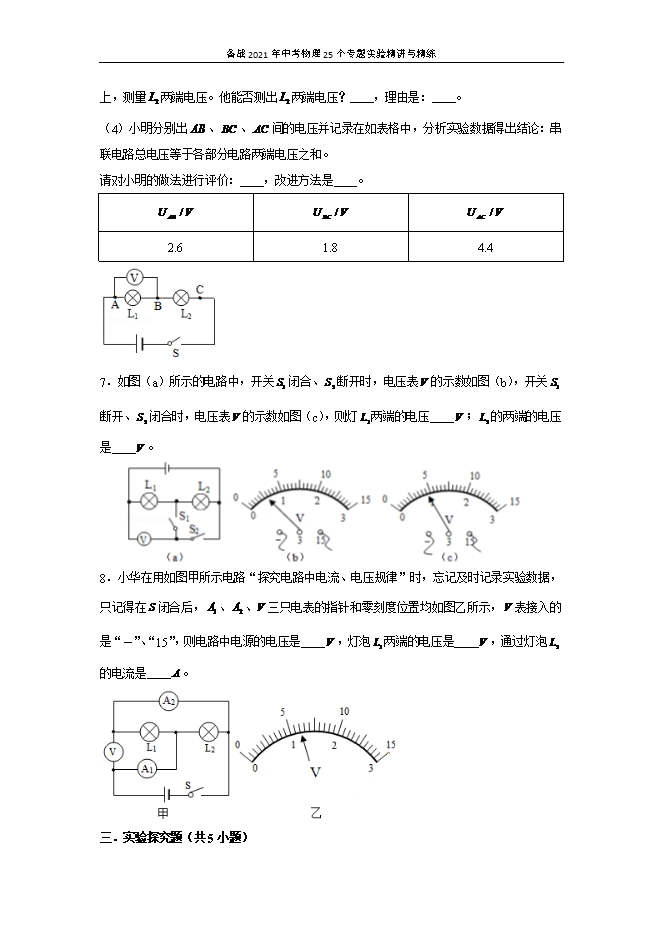

【内容简介】1.【实验器材】多个规格不同的小灯泡、电压表、电源、开关、导线等.2.【实验电路】如图所示. 探究串联电路的电压规律　 　探究并联电路的电压规律3.【设计与进行实验】(1)使用电压表时的注意事项:①使用电压表前应先校零;②电流应从电压表的正接线柱流入,负接线柱流出;③电压表应与被测对象并联;④选取电压表量程时,应先用0~15 V量程试触,若示数小于3 V,则改接0~3 V量程;⑤闭合开关,若电压表指针左偏,说明电压表正负接线柱接反了.(2)连接电路时,开关应处于断开状态,目的是保护电路.(3)实验步骤:①选用不同规格的小灯泡,依据电路图连接电路,根据电源电压选择电压表量程;②用电压表分别测量L1、L2和电源两端的电压;③换上另外两个规格不同的小灯泡,重复上述实验.(4)换用不同规格的小灯泡或改变电源电压,多测几组数据,是为了寻找普遍规律.只测一组数据,得出的结论具有偶然性.4.【交流与反思】探究串联电路的电压规律时,为了简化操作,使每次换接电压表只动一个接线柱,可以先测A、B两点间的电压,再测A、C两点间的电压,最后测量B、C两点间的电压.5.【实验结论】(1)串联电路中电源两端电压等于各用电器两端电压之和.(2)并联电路中电源两端电压与各支路用电器两端的电压相等. 【例1】小宁在探究“串联电路的电压的关系”实验中，按如下步骤进行实验： （1）连接电路时，开关应　断开　。（2）如图甲，闭合开关前，滑动变阻器的滑片 应置于最　　端（选填“左”或“右”  。（3）图乙中有一根导线连接有误，请你找出打上“ ”，并画出正确的接法。（4）改正后闭合开关，发现电压表 无示数， 示数接近电源电压，其原因可能是　　（只写一种即可）。（5）排除故障后，闭合开关并记录两个电压表的示数，为了得到串联电路中电压的关系，需多次改变滑动变阻器滑片 的位置，从而改变两个电压表示数，这样操作的目的是　　。 ．多次测量求平均值          ．使结论具有普遍性（6）根据实验数据绘制了电压 的图象，如图丙所示，请你根据该图象得出电压 和 的关系式： 　　。【解答】解：（1）为了保护电路，连接电路时，开关应断开；（2）闭合开关前，保护电路的滑动变阻器处于阻值最大处，即滑片应置于最右端；（3）由图乙可知，电压表 测 两端的电压，电压表 测电源两端的电压，这与电压表 测 两端的电压不符，应把电压表 并联在 两端，如下图所示：
