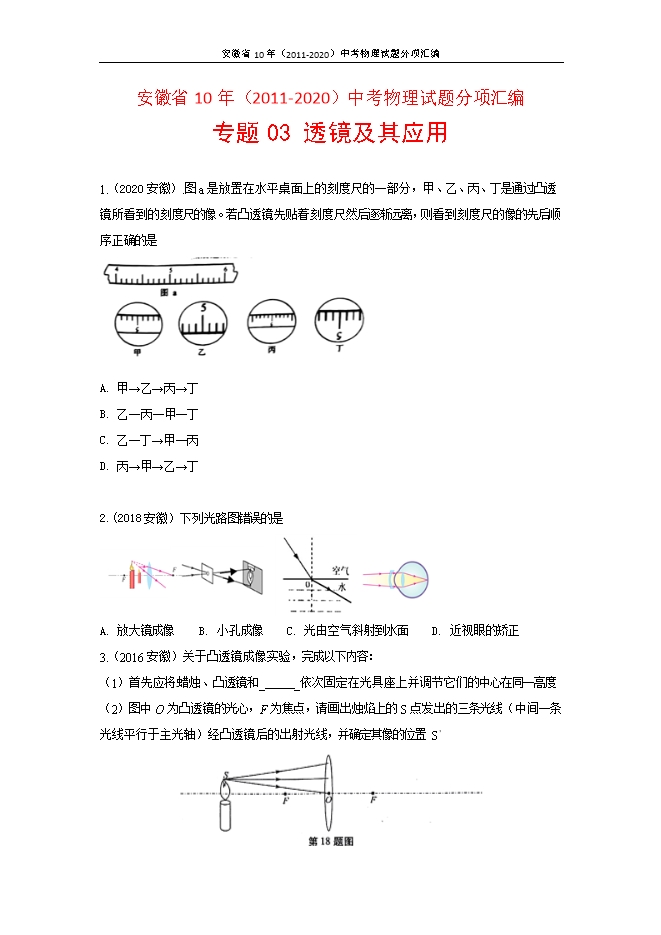

【内容简介】1.（2020安徽）.图a是放置在水平桌面上的刻度尺的一部分，甲、乙、丙、丁是通过凸透镜所看到的刻度尺的像。若凸透镜先贴着刻度尺然后逐渐远离，则看到刻度尺的像的先后顺序正确的是 A. 甲→乙→丙→丁B. 乙一丙一甲一丁C. 乙一丁→甲一丙D. 丙→甲→乙→丁【答案】C【解析】凸透镜先贴着刻度尺，此时物距小于凸透镜的一倍焦距时成的是正立、放大的虚像，看到的是乙图；接下来凸透镜逐渐远离刻度尺，物距增大，当增大到等于凸透镜的一倍焦距时，不成像；继续远离刻度尺，当物距大于一倍焦距且小于两倍焦距时，成倒立、放大的实像，此时看到的是丁图；继续远离至物距等于凸透镜的两倍焦距时，成倒立、等大的实像，此时看到的是甲图；凸透镜继续远离至大于凸透镜的两倍焦距时，成倒立、缩小的实像，此时看到的是丙图。故ABD错误，C正确。故选C。2.(2018安徽）下列光路图错误的是 A. 放大镜成像    B. 小孔成像    C. 光由空气斜射到水面    D. 近视眼的矫正【答案】C【解析】分析：（1）根据放大镜成像特点分析；（2）小孔成像的原理是光的直线传播，由此分析；（3）根据光的折射规律分析；（4）近视眼晶状体的凸度过大，或眼球前后径过长，远处物体反射来的光线通过晶状体折射后形成的物像就会落在视网膜的前方，由此分析解答。解答：A、放大镜成正立、放大的虚像，像是由折射光线的反向延长线相交得到的，故A正确；B、小孔成像是实际光线通过小孔时沿直线传播会聚成的实像，故B正确；C、光由空气斜射入水中时，折射光线应靠近法线，折射角应小于入射角，故C错误；D、近视眼看远处物体时，物体“发出”的光通过晶状体折射后形成的像会落在视网膜的前方，导致看不清远处的物体；为使像成在视网膜上，应让光线发散一些，所以近视眼应佩戴凹透镜加以矫正，故D正确。故选：C。【点睛】本题考查了光学中放大镜成像光路、小孔成像、光的折射以及近视眼的矫正的光路，综合性强，关键是掌握这此基础知识。3.（2016安徽）关于凸透镜成像实验，完成以下内容：（1）首先应将 蜡烛、凸透镜和_     _依次固定在光具座上并调节它们的中心在同一高度（2）图中O为凸透镜的光心，F为焦点，请画出烛焰上的S点发出的三条光线（中间一条光线平行于主光轴）经凸透镜后的出射光线，并确定其像的位置 S’  （3）实验中当物距u等干焦距f时，某同学却发现在光屏一侧透过凸透镜看到了烛焰正立放大的像。对此下列解释合理的是A因为烛焰有一定的宽度，实际上它的某些部分到凸透镜的距离稍大于焦距B因为烛 焰有一定的宽度，实际上它的某些部分到凸透镜的距离稍小于焦距C这是烛焰  发出的光经凸透镜表面反射形成的像【答案】（1） 光屏（2）如图所示 （ 3）B【解析】试题分析：（1）在做凸透镜成像实验时，先应将蜡烛、凸透镜和光屏依次固定在光具座上并调节它们的中心在同一高度；（2）做光路图首先作出平行于主光轴的光线折射后经过另一侧的焦点，如图所示，在作过光心的光线传播方向不发生变化，如图所示，两条光线相交的点即为s的像点s’，再作剩下的光线，从s发出的光线折射后均经过像点S’；（3）某同学发现在光屏一侧透过凸透镜看到了烛焰正立放大的像，说明该像是虚像，即物体在一倍焦距以内，故答案选B。考点：凸透镜成像实验4.（2015•安徽）如图，L表示凹透镜，MN为主光轴，O点为光心。图甲和图乙表示经过凹透镜的两条特殊光路，请请运用凹透镜的特殊光路，在图丙中画出物体AB通过凹透镜所成虚像A＇B＇的光路图。 【答案】  【考点定位】凹透镜特殊光线5.（2014•安徽）凸透镜的成像规律可以通过画光路图去理解。在光路图中凸透镜用图a表示，O点为光心，F为焦点。图b中A′B′是物体AB经透镜所成的像。（1）请画出图b中两条入射光线的出射光线，完成成像光路图；
