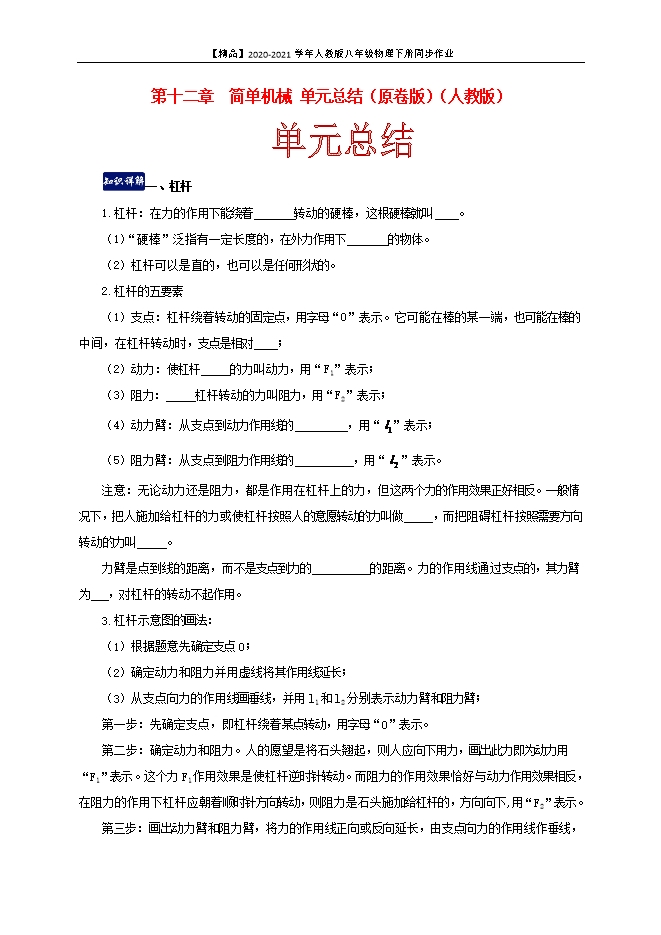

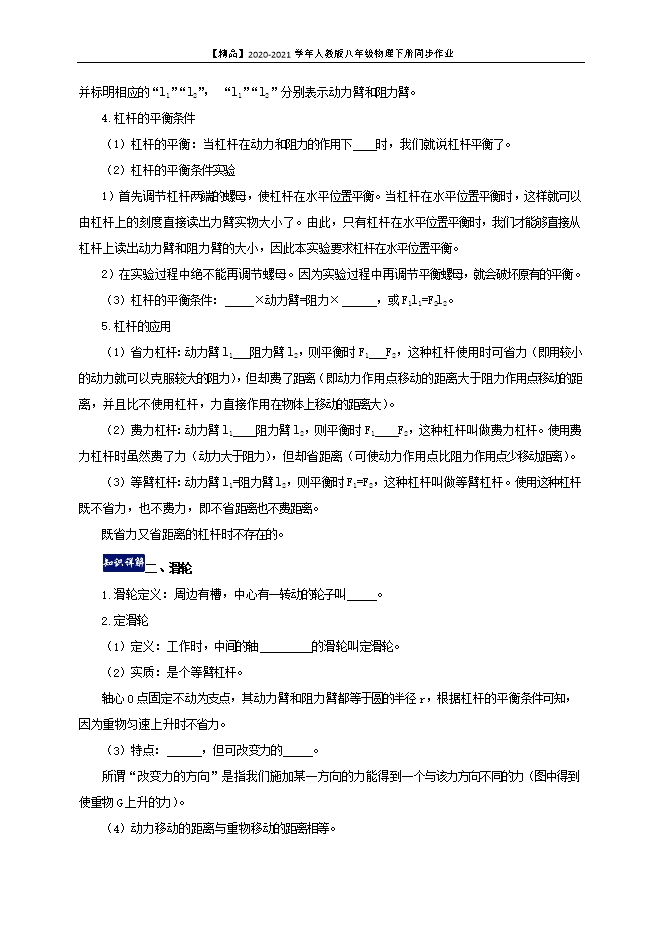

【内容简介】一、杠杆1.杠杆：在力的作用下能绕着固定点转动的硬棒，这根硬棒就叫杠杆。（1）“硬棒”泛指有一定长度的，在外力作用下不变形的物体。（2）杠杆可以是直的，也可以是任何形状的。2.杠杆的五要素（1）支点：杠杆绕着转动的固定点，用字母“O”表示。它可能在棒的某一端，也可能在棒的中间，在杠杆转动时，支点是相对固定；（2）动力：使杠杆转动的力叫动力，用“F1”表示；（3）阻力：阻碍杠杆转动的力叫阻力，用“F2”表示；（4）动力臂：从支点到动力作用线的垂直距离，用“ ”表示；（5）阻力臂：从支点到阻力作用线的垂直距离，用“ ”表示。注意：无论动力还是阻力，都是作用在杠杆上的力，但这两个力的作用效果正好相反。一般情况下，把人施加给杠杆的力或使杠杆按照人的意愿转动的力叫做动力，而把阻碍杠杆按照需要方向转动的力叫阻力。力臂是点到线的距离，而不是支点到力的作用点的距离。力的作用线通过支点的，其力臂为零，对杠杆的转动不起作用。3.杠杆示意图的画法：（1）根据题意先确定支点O；（2）确定动力和阻力并用虚线将其作用线延长；（3）从支点向力的作用线画垂线，并用l1和l2分别表示动力臂和阻力臂；第一步：先确定支点，即杠杆绕着某点转动，用字母“O”表示。第二步：确定动力和阻力。人的愿望是将石头翘起，则人应向下用力，画出此力即为动力用“F1”表示。这个力F1作用效果是使杠杆逆时针转动。而阻力的作用效果恰好与动力作用效果相反，在阻力的作用下杠杆应朝着顺时针方向转动，则阻力是石头施加给杠杆的，方向向下,用“F2”表示。第三步：画出动力臂和阻力臂，将力的作用线正向或反向延长，由支点向力的作用线作垂线，并标明相应的“l1”“l2”， “l1”“l2”分别表示动力臂和阻力臂。4.杠杆的平衡条件（1）杠杆的平衡：当杠杆在动力和阻力的作用下静止时，我们就说杠杆平衡了。（2）杠杆的平衡条件实验1）首先调节杠杆两端的螺母，使杠杆在水平位置平衡。当杠杆在水平位置平衡时，这样就可以由杠杆上的刻度直接读出力臂实物大小了。由此，只有杠杆在水平位置平衡时，我们才能够直接从杠杆上读出动力臂和阻力臂的大小，因此本实验要求杠杆在水平位置平衡。2）在实验过程中绝不能再调节螺母。因为实验过程中再调节平衡螺母，就会破坏原有的平衡。（3）杠杆的平衡条件：动力×动力臂=阻力×阻力臂，或F1l1=F2l2。5.杠杆的应用（1）省力杠杆：动力臂l1＞阻力臂l2，则平衡时F1＜F2，这种杠杆使用时可省力（即用较小的动力就可以克服较大的阻力），但却费了距离（即动力作用点移动的距离大于阻力作用点移动的距离，并且比不使用杠杆，力直接作用在物体上移动的距离大）。（2）费力杠杆：动力臂l1＜阻力臂l2，则平衡时F1＞F2，这种杠杆叫做费力杠杆。使用费力杠杆时虽然费了力（动力大于阻力），但却省距离（可使动力作用点比阻力作用点少移动距离）。（3）等臂杠杆：动力臂l1=阻力臂l2，则平衡时F1=F2，这种杠杆叫做等臂杠杆。使用这种杠杆既不省力，也不费力，即不省距离也不费距离。既省力又省距离的杠杆时不存在的。 二、滑轮1.滑轮定义：周边有槽，中心有一转动的轮子叫滑轮。2.定滑轮（1）定义：工作时，中间的轴固定不动的滑轮叫定滑轮。（2）实质：是个等臂杠杆。轴心O点固定不动为支点，其动力臂和阻力臂都等于圆的半径r，根据杠杆的平衡条件可知，因为重物匀速上升时不省力。（3）特点：不省力，但可改变力的方向。所谓“改变力的方向”是指我们施加某一方向的力能得到一个与该力方向不同的力（图中得到使重物G上升的力）。（4）动力移动的距离与重物移动的距离相等。
