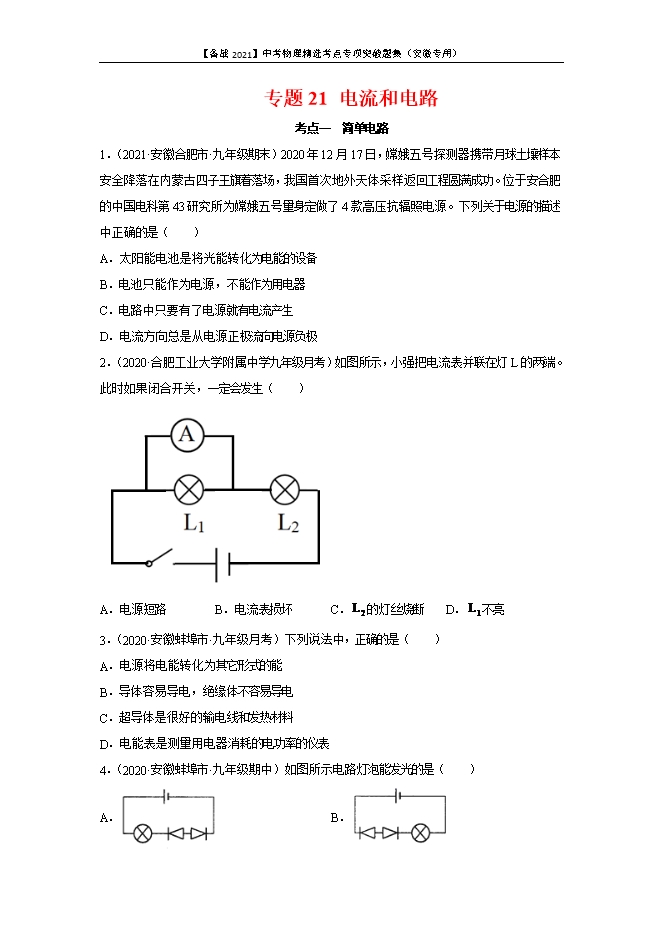

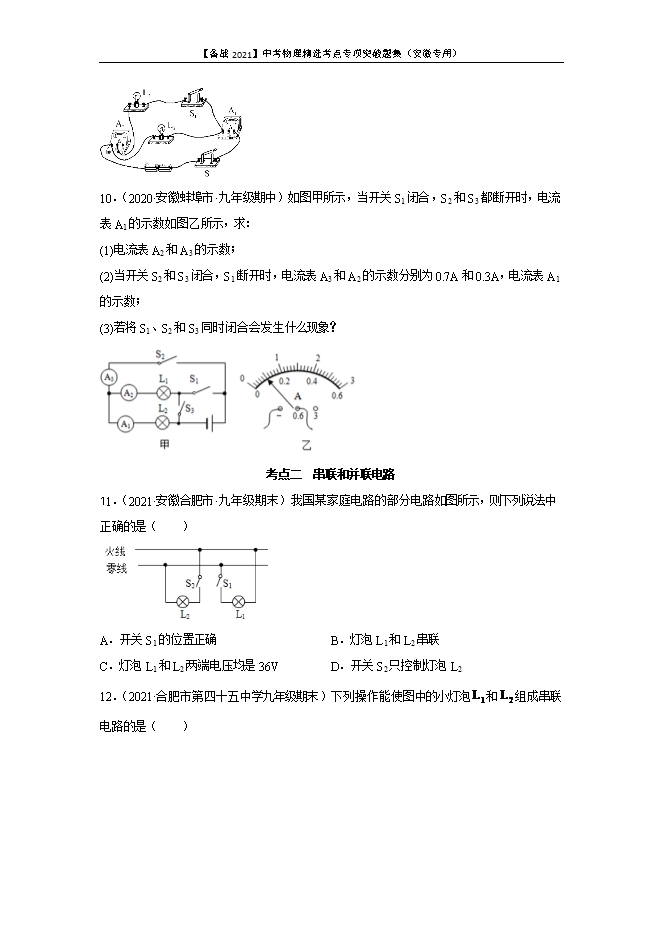

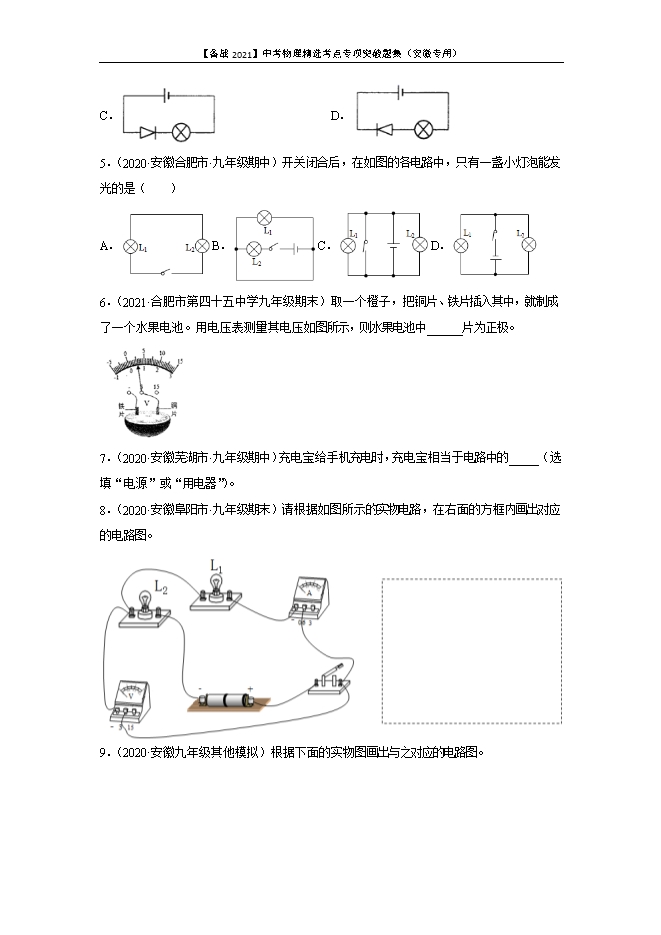

【内容简介】考点一  简单电路1．（2021•安徽合肥市•九年级期末）2020年12月17日，嫦娥五号探测器携带月球土壤样本安全降落在内蒙古四子王旗着落场，我国首次地外天体采样返回工程圆满成功。位于安合肥的中国电科第43研究所为嫦娥五号量身定做了4款高压抗辐照电源。下列关于电源的描述中正确的是（　　）A．太阳能电池是将光能转化为电能的设备B．电池只能作为电源，不能作为用电器C．电路中只要有了电源就有电流产生D．电流方向总是从电源正极流向电源负极2．（2020•合肥工业大学附属中学九年级月考）如图所示，小强把电流表并联在灯L的两端。此时如果闭合开关，一定会发生（　　） A．电源短路B．电流表损坏C． 的灯丝烧断D． 不亮3．（2020•安徽蚌埠市•九年级月考）下列说法中，正确的是（　　）A．电源将电能转化为其它形式的能B．导体容易导电，绝缘体不容易导电C．超导体是很好的输电线和发热材料D．电能表是测量用电器消耗的电功率的仪表4．（2020•安徽蚌埠市•九年级期中）如图所示电路灯泡能发光的是（　　）A． B． C． D． 5．（2020•安徽合肥市•九年级期中）开关闭合后，在如图的各电路中，只有一盏小灯泡能发光的是（　　）A． B． C． D． 6．（2021•合肥市第四十五中学九年级期末）取一个橙子，把铜片、铁片插入其中，就制成了一个水果电池。用电压表测量其电压如图所示，则水果电池中______片为正极。 7．（2020•安徽芜湖市•九年级期中）充电宝给手机充电时，充电宝相当于电路中的_____（选填“电源”或“用电器”）。8．（2020•安徽阜阳市•九年级期末）请根据如图所示的实物电路，在右面的方框内画出对应的电路图。 9．（2020•安徽九年级其他模拟）根据下面的实物图画出与之对应的电路图。 10．（2020•安徽蚌埠市•九年级期中）如图甲所示，当开关S1闭合，S2和S3都断开时，电流表A1的示数如图乙所示，求：(1)电流表A2和A3的示数；(2)当开关S2和S3闭合，S1断开时，电流表A3和A2的示数分别为0.7A和0.3A，电流表A1的示数；(3)若将S1、S2和S3同时闭合会发生什么现象？ 考点二  串联和并联电路11．（2021•安徽合肥市•九年级期末）我国某家庭电路的部分电路如图所示，则下列说法中正确的是（　　） A．开关S1的位置正确B．灯泡L1和L2串联C．灯泡L1和L2两端电压均是36VD．开关S2只控制灯泡L212．（2021•合肥市第四十五中学九年级期末）下列操作能使图中的小灯泡 和 组成串联电路的是（　　） A．闭合开关 、 和 B．只闭合开关 和 C．只闭合开关 和 D．只闭合开关 13．（2021•安徽淮北市•九年级期末）在击剑比赛中，当甲方的剑击中乙方的导电服时，相当于闭合开关 ，乙方的指示灯 就会亮；当乙方的剑击中甲方时，相当于闭合开关 ，甲方的指示灯 就会亮；双方同时击中对方时，双方的指示灯都亮。下列四个选项图中符合这种原理的电路是（　　）
