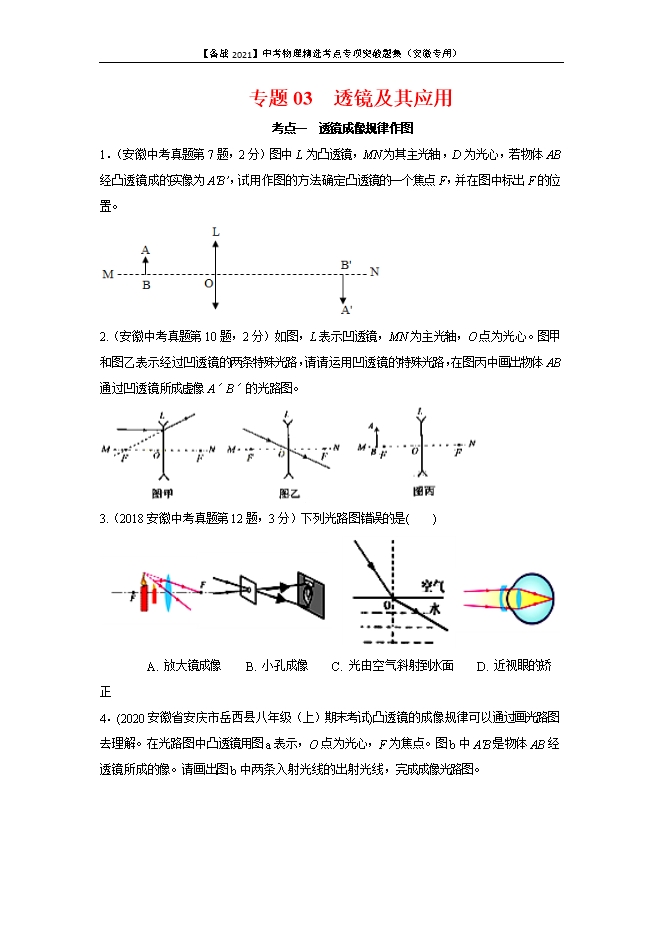

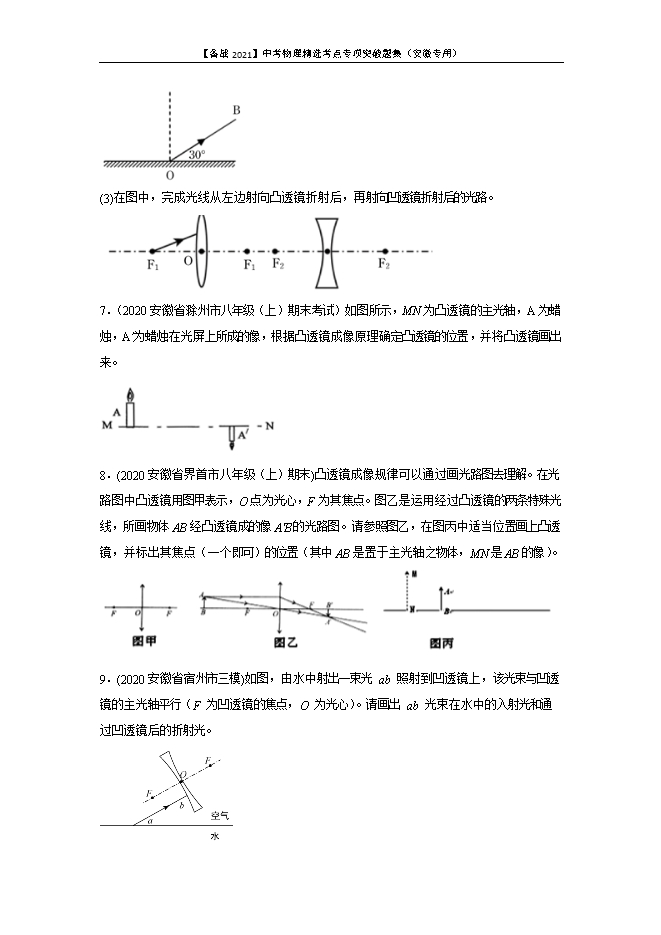

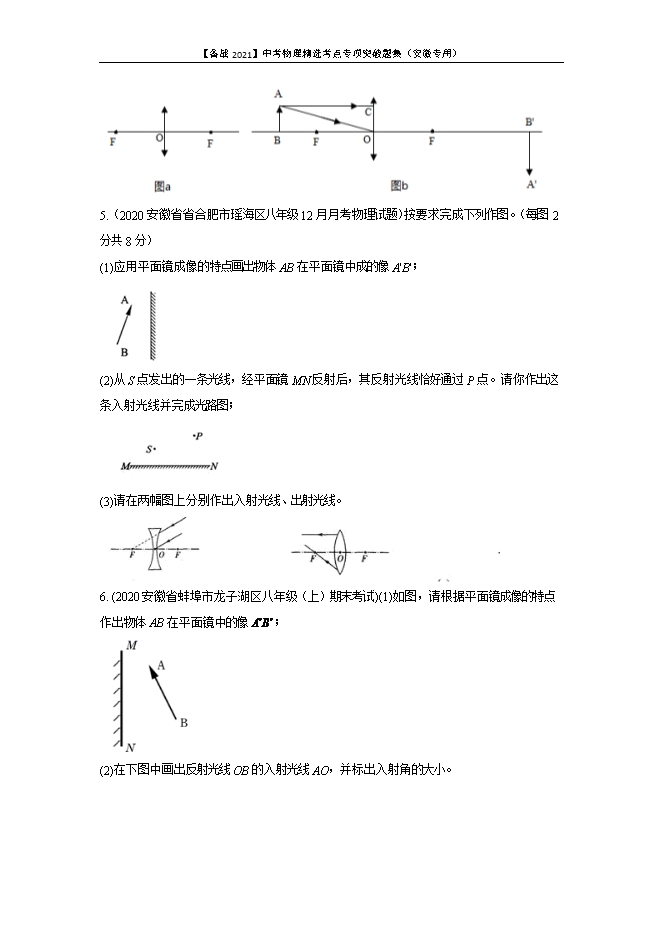

【内容简介】考点一  透镜成像规律作图1．（安徽中考真题第7题，2分）图中L为凸透镜，MN为其主光轴，D为光心，若物体AB经凸透镜成的实像为A'B’，试用作图的方法确定凸透镜的一个焦点F，并在图中标出F的位置。 2.（安徽中考真题第10题，2分）如图，L表示凹透镜，MN为主光轴，O点为光心。图甲和图乙表示经过凹透镜的两条特殊光路，请请运用凹透镜的特殊光路，在图丙中画出物体AB通过凹透镜所成虚像A＇B＇的光路图。 3.（2018安徽中考真题第12题，3分）下列光路图错误的是(    ) A. 放大镜成像    B. 小孔成像    C. 光由空气斜射到水面    D. 近视眼的矫正4．(2020安徽省安庆市岳西县八年级（上）期末考试)凸透镜的成像规律可以通过画光路图去理解。在光路图中凸透镜用图a表示，O点为光心，F为焦点。图b中A'B'是物体AB经透镜所成的像。请画出图b中两条入射光线的出射光线，完成成像光路图。 5.（2020安徽省省合肥市瑶海区八年级12月月考物理试题）按要求完成下列作图。（每图2分共8分）(1)应用平面镜成像的特点画出物体AB在平面镜中成的像A'B'； (2)从S点发出的一条光线，经平面镜MN反射后，其反射光线恰好通过P点。请你作出这条入射光线并完成光路图； (3)请在两幅图上分别作出入射光线、出射光线。  6. (2020安徽省蚌埠市龙子湖区八年级（上）期末考试)(1)如图，请根据平面镜成像的特点作出物体AB在平面镜中的像 ； (2)在下图中画出反射光线OB的入射光线AO，并标出入射角的大小。 (3)在图中，完成光线从左边射向凸透镜折射后，再射向凹透镜折射后的光路。 7．（2020安徽省滁州市八年级（上）期末考试）如图所示，MN为凸透镜的主光轴，A为蜡烛，A′为蜡烛在光屏上所成的像，根据凸透镜成像原理确定凸透镜的位置，并将凸透镜画出来。 8．(2020安徽省界首市八年级（上）期末)凸透镜成像规律可以通过画光路图去理解。在光路图中凸透镜用图甲表示，O点为光心，F为其焦点。图乙是运用经过凸透镜的两条特殊光线，所画物体AB 经凸透镜成的像A'B'的光路图。请参照图乙，在图丙中适当位置画上凸透镜，并标出其焦点（一个即可）的位置（其中AB是置于主光轴之物体，MN是AB的像）。 9．(2020安徽省宿州市三模)如图，由水中射出一束光 ab 照射到凹透镜上，该光束与凹透镜的主光轴平行（F 为凹透镜的焦点，O 为光心）。请画出 ab 光束在水中的入射光和通过凹透镜后的折射光。 10．（2020安徽蚌埠市五河初三一模）如图所示，一条光线入射到凹透镜后，再折射到水中，画出该条光线照射到凹透镜的入射光线及在水中传播的大致光路。 考点二  凸透镜成像规律及应用11．（安徽中考真题第13题，3分）人们根据物理原理或规律制造出许多机器设备，下列叙述中正确的是(     )A．投影仪是利用凸透镜成像的原理B．电动机是利用电磁感应现象制成的C．内燃机是将机械能转化为内能的机器   D．发电机的原理是磁场对电流有力的作用 12．(2020安徽中考真题第14题，2分)图a是放置在水平桌面上的刻度尺的一部分，甲、乙、丙、丁是通过凸透镜所看到的刻度尺的像。若凸透镜先贴着刻度尺然后逐渐远离，则看到刻度尺的像的先后顺序正确的是(       )
