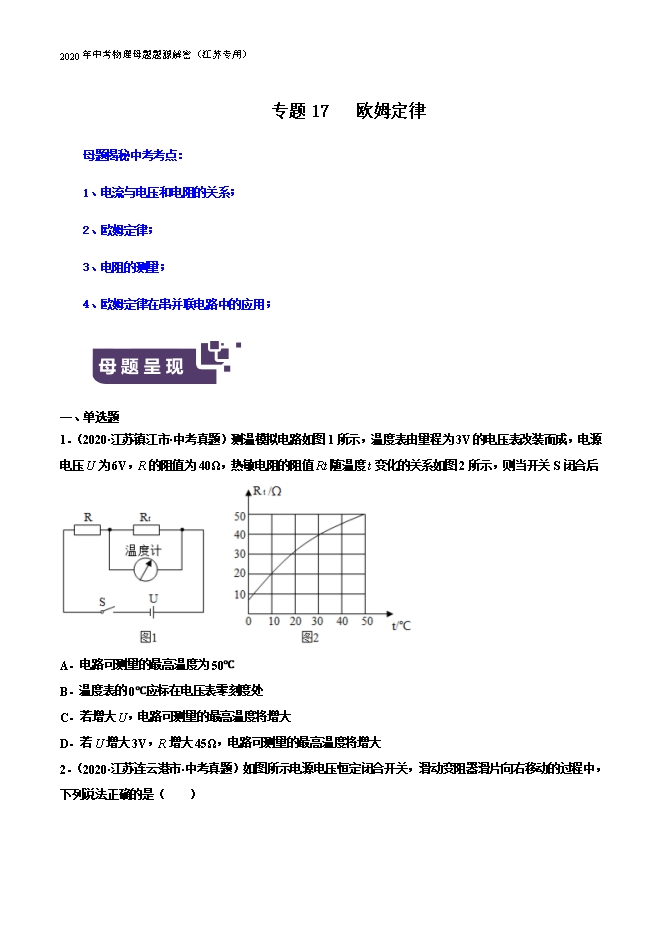

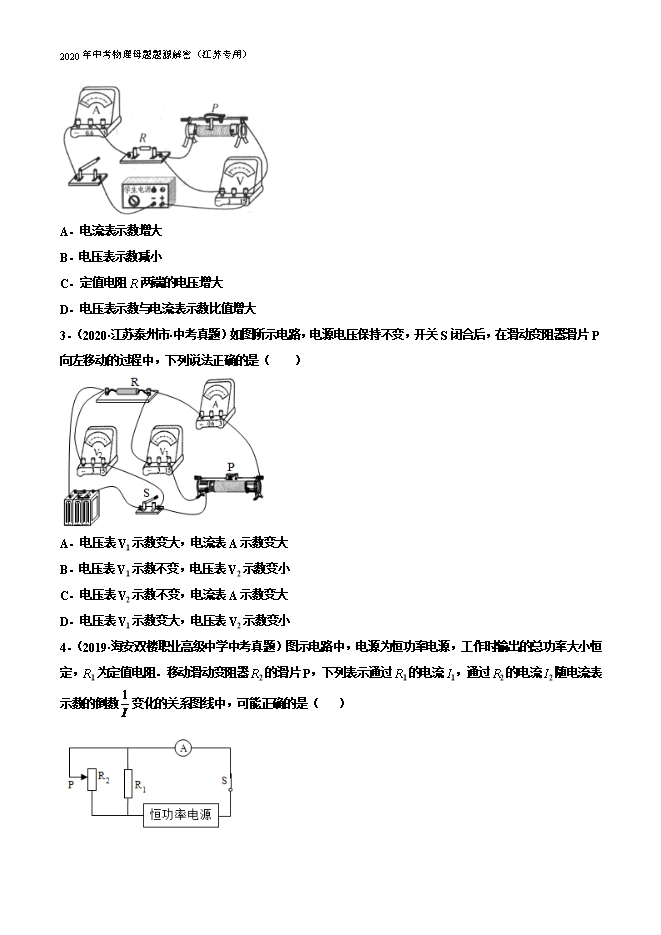

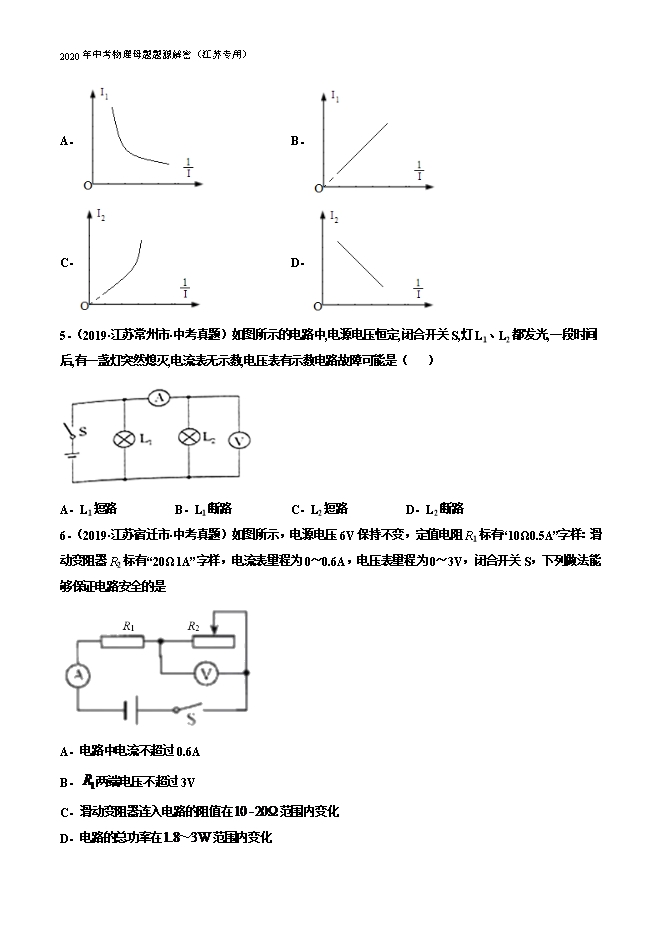

【内容简介】母题揭秘中考考点：1、电流与电压和电阻的关系；2、欧姆定律；3、电阻的测量；4、欧姆定律在串并联电路中的应用； 一、单选题1．（2020•江苏镇江市•中考真题）测温模拟电路如图1所示，温度表由量程为3V的电压表改装而成，电源电压U为6V，R的阻值为40Ω，热敏电阻的阻值Rt随温度t变化的关系如图2所示，则当开关S闭合后 A．电路可测量的最高温度为50℃B．温度表的0℃应标在电压表零刻度处C．若增大U，电路可测量的最高温度将增大D．若U增大3V，R增大45Ω，电路可测量的最高温度将增大2．（2020•江苏连云港市•中考真题）如图所示电源电压恒定闭合开关，滑动变阻器滑片向右移动的过程中，下列说法正确的是（　　） A．电流表示数增大B．电压表示数减小C．定值电阻R两端的电压增大D．电压表示数与电流表示数比值增大3．（2020•江苏泰州市•中考真题）如图所示电路，电源电压保持不变，开关S闭合后，在滑动变阻器滑片P向左移动的过程中，下列说法正确的是（　　） A．电压表V1示数变大，电流表A示数变大B．电压表V1示数不变，电压表V2示数变小C．电压表V2示数不变，电流表A示数变大D．电压表V1示数变大，电压表V2示数变小4．（2019•海安双楼职业高级中学中考真题）图示电路中，电源为恒功率电源，工作时输出的总功率大小恒定，R1为定值电阻．移动滑动变阻器R2的滑片P，下列表示通过R1的电流I1，通过R2的电流I2随电流表示数的倒数 变化的关系图线中，可能正确的是（    ） A． B． C． D． 5．（2019•江苏常州市•中考真题）如图所示的电路中,电源电压恒定,闭合开关S,灯L1、L2都发光,一段时间后,有一盏灯突然熄灭,电流表无示数,电压表有示数电路故障可能是（    ） A．L1短路B．L1断路C．L2短路D．L2断路6．（2019•江苏宿迁市•中考真题）如图所示，电源电压6V保持不变，定值电阻R1标有“10Ω0.5A”字样：滑动变阻器R2标有“20Ω 1A”字样，电流表量程为0～0.6A，电压表量程为0～3V，闭合开关S，下列做法能够保证电路安全的是 A．电路中电流不超过0.6AB． 两端电压不超过3VC．滑动变阻器连入电路的阻值在 范围内变化D．电路的总功率在 范围内变化7．（2019•江苏连云港市•中考真题）如图所示，电源电压U恒定，闭合开关S1和S2，在滑动变阻器滑片向上移动过程中 A．灯泡L的亮度不变B．R2两端的电压变大C．电流表A1的示数变大D．A2电流表的示数变大8．（2019•江苏连云港市•中考真题）如图所示，电源电压恒定，闭合开关，L1、L2两灯均正常发光，电流表和电压表均有示数．过一会儿，其中一只灯泡突然熄灭，两个电表示数均不变，假设故障是由其中某只灯泡引起的，则造成此现象的原因可能是
