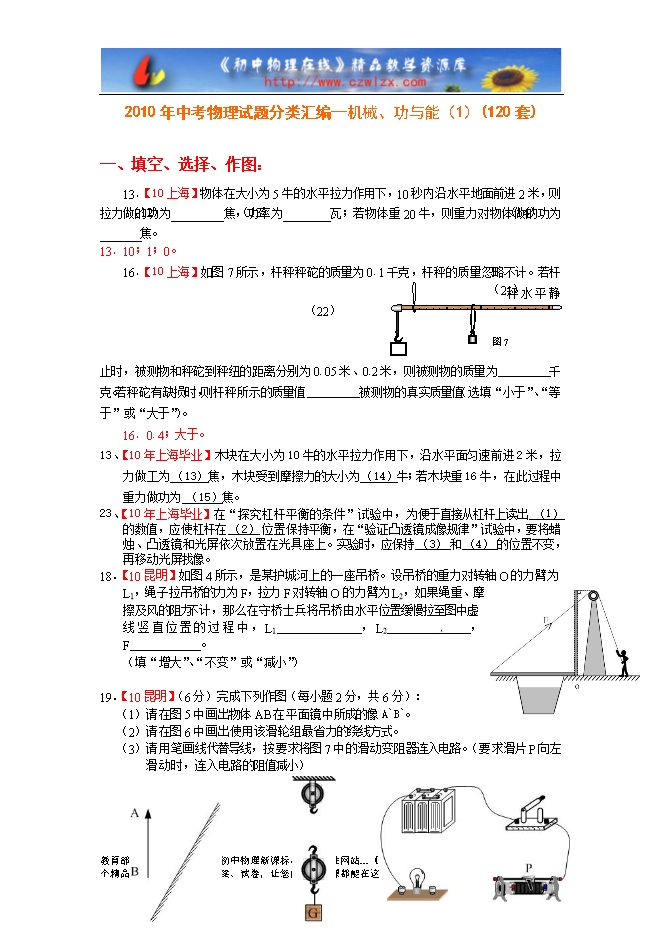

【内容简介】一、填空、选择、作图： 13．【10上海】物体在大小为5牛的水平拉力作用下，10秒内沿水平地面前进2米，则拉力做的功为_________焦，功率为________瓦；若物体重20牛，则重力对物体做的功为_______焦。 13．10；1；0。 16．【10上海】如图7所示，杆秤秤砣的质量为0.1千克，杆秤的质量忽略不计。若杆秤水平静止时，被测物和秤砣到秤纽的距离分别为0.05米、0.2米，则被测物的质量为_________千克。若秤砣有缺损时，则杆秤所示的质量值_________被测物的真实质量值（选填“小于”、“等于”或“大于”）。 16．0.4；大于。 13、【10年上海毕业】木块在大小为10牛的水平拉力作用下，沿水平面匀速前进2米，拉力做工为 （13）焦，木块受到摩擦力的大小为 （14）牛；若木块重16牛，在此过程中重力做功为 （15）焦。 23、【10年上海毕业】在“探究杠杆平衡的条件”试验中，为便于直接从杠杆上读出 （1） 的数值，应使杠杆在 （2） 位置保持平衡，在“验证凸透镜成像规律”试验中，要将蜡烛、凸透镜和光屏依次放置在光具座上。实验时，应保持 （3） 和 （4） 的位置不变，再移动光屏找像。 18．【10昆明】如图4所示，是某护城河上的一座吊桥。设吊桥的重力对转轴O的力臂为L1，绳子拉吊桥的力为F，拉力F对转轴O的力臂为L2，如果绳重、摩擦及风的阻力不计，那么在守桥士兵将吊桥由水平位置缓慢拉至图中虚线竖直位置的过程中，L1 　　　 ，L2 　 　 ，F　　　　　　。 （填“增大”、“不变”或“减小”）21世纪教育网 19．【10昆明】（6分）完成下列作图（每小题2分，共6分）： （1）请在图5中画出物体AB在平面镜中所成的像A`B`。 （2）请在图6中画出使用该滑轮组最省力的绕线方式。 （3）请用笔画线代替导线，按要求将图7中的滑动变阻器连入电路。（要求滑片P向左滑动时，连入电路的阻值减小） ........... ? ? ?
