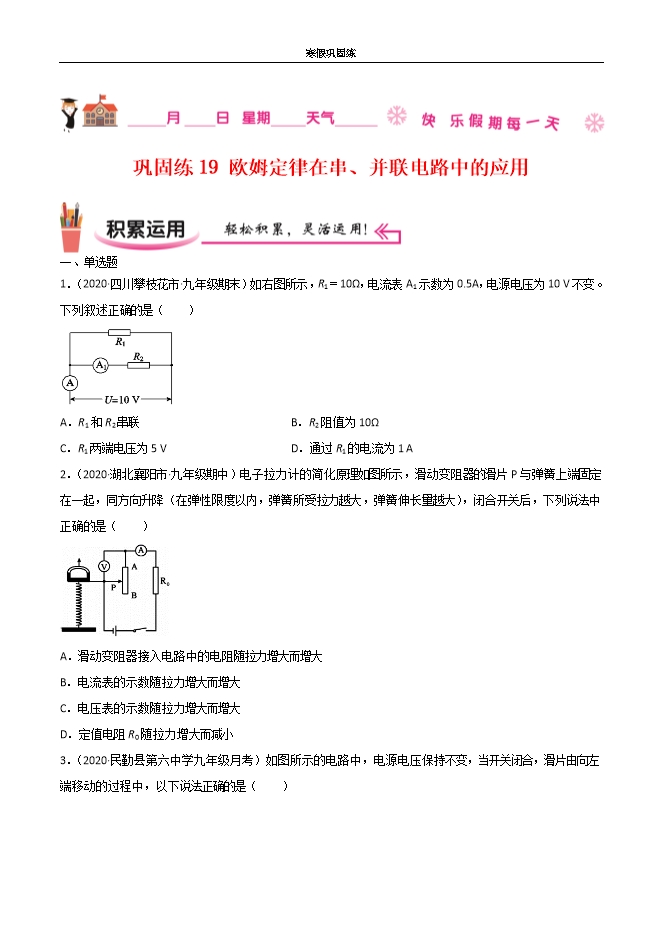

【内容简介】1．（2020•四川攀枝花市•九年级期末）如右图所示，R1＝10Ω，电流表A1示数为0.5A，电源电压为10 V不变。下列叙述正确的是（　　）A．R1和R2串联B．R2阻值为10ΩC．R1两端电压为5 VD．通过R1的电流为1 A【答案】D【解析】A．从图中可以看到，R1和R2两端分别接在一起，它们是并联，A错误；B．从图中可以看到，电流表A1和R2串联在一起，电流表A1示数为0.5A，那么流过R2的电流是0.5A，根据 可知，R2阻值为 R2阻值为20Ω，B错误；C．从图中可以看到，这是一个并联电路，电源电压为10V不变，那么R1两端电压为10 V，C错误；D．R1＝10Ω，R1两端电压为10 V，根据欧姆定律可知 通过R1的电流为1 A，D正确。故选D。2．（2020•湖北襄阳市•九年级期中）电子拉力计的简化原理如图所示，滑动变阻器的滑片P与弹簧上端固定在一起，同方向升降（在弹性限度以内，弹簧所受拉力越大，弹簧伸长量越大），闭合开关后，下列说法中正确的是（　　） A．滑动变阻器接入电路中的电阻随拉力增大而增大B．电流表的示数随拉力增大而增大C．电压表的示数随拉力增大而增大D．定值电阻R0随拉力增大而减小【答案】B【解析】A．当拉力增大时，滑片上移，AP部分电阻丝的长度减小，则接入电路中的电阻减小，故A错误；B．当拉力增大时，变阻器接入电路中的电阻减小，电路的总电阻减小，由 可知，电路中的电流增大，即电流表的示数增大，故B正确；C．当拉力增大时，变阻器接入电路中的电阻减小，由串联电路的分压特点可知，变阻器两端的电压减小，即电压表的示数减小，故C错误；D．定值电阻R0不会随拉力增大而增大，故D错误。故选B。3．（2020•民勤县第六中学九年级月考）如图所示的电路中，电源电压保持不变，当开关闭合，滑片由向左端移动的过程中，以下说法正确的是（　　）  A．电压表的示数减小，电流表的示数增大B．电压表的示数增大，电流表的示数减小C．电压表示数与电流表示数的比值不变D．电压表的示数不变，电流表的示数增大【答案】C【解析】开关闭合后，两电阻串联，电压表测量定值电阻两端电压，滑片由向左端移动时接入电阻变小，电流表的示数增大，电压表的示数增大，电压表示数与电流表示数的比值为定值电阻的阻值大小保持不变。故选C。4．（2020•嘉峪关市第六中学九年级期末）根据“探究通过导体的电流与其两端电压的关系”作出的图像，下列说法正确的是（　　） A．导体甲的电阻大于导体乙的电阻B．当导体甲两端的电压为2V时，通过导体甲的电流为0.2AC．将两导体并联后接在3V的电源上时，干路中的电流为0.9AD．该实验得到的结论是：导体两端的电压和导体中的电流成正比【答案】C【解析】A．导体甲乙的电阻分别为  则导体甲的电阻小于导体乙的电阻，故A错误；B．当导体甲两端的电压为2V时，通过导体甲的电流为 故B错误；C．将两导体并联后接在3V的电源上时，干路中的电流为
