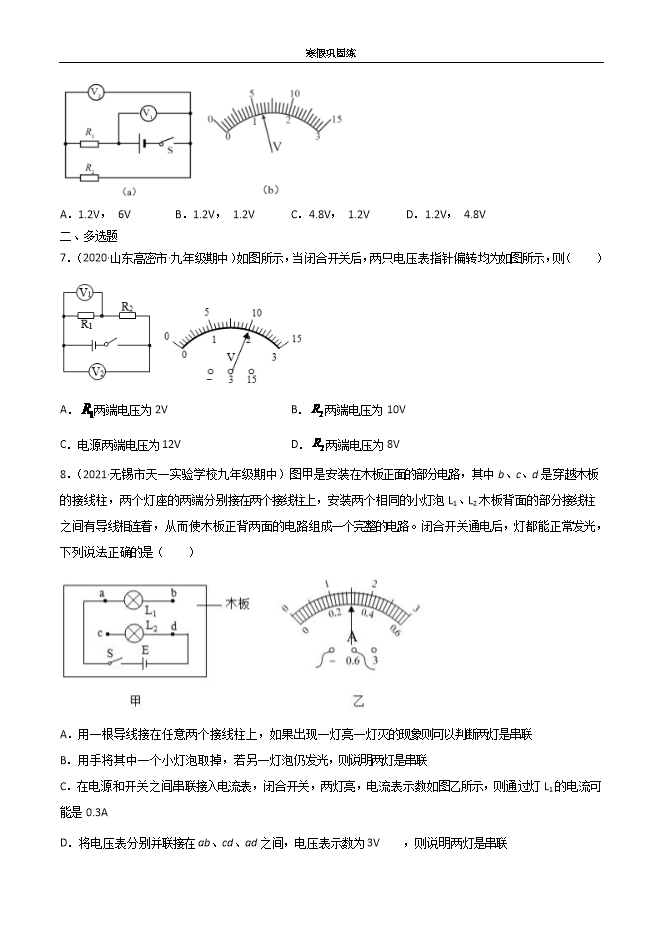

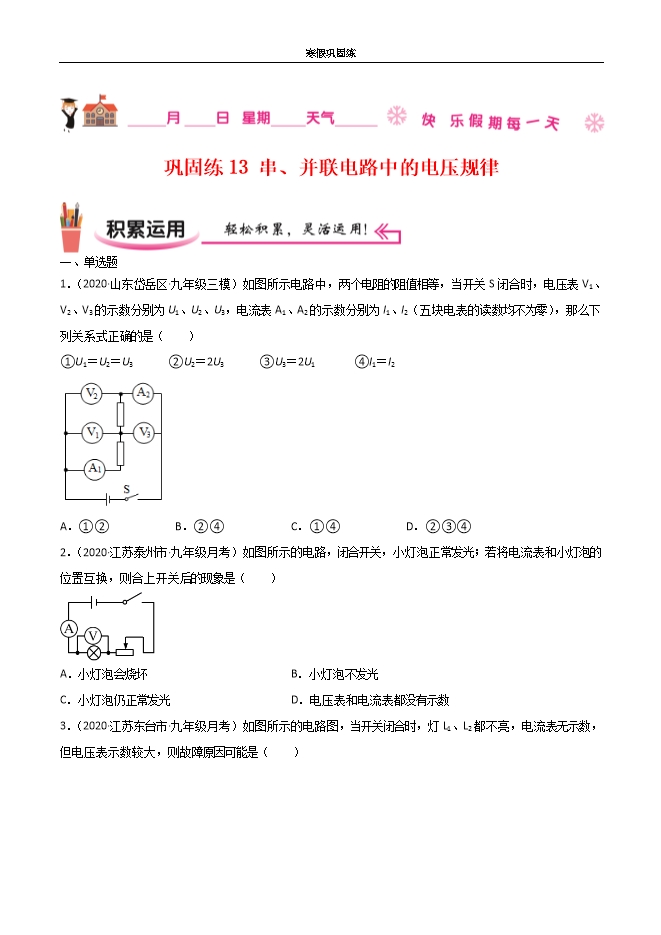

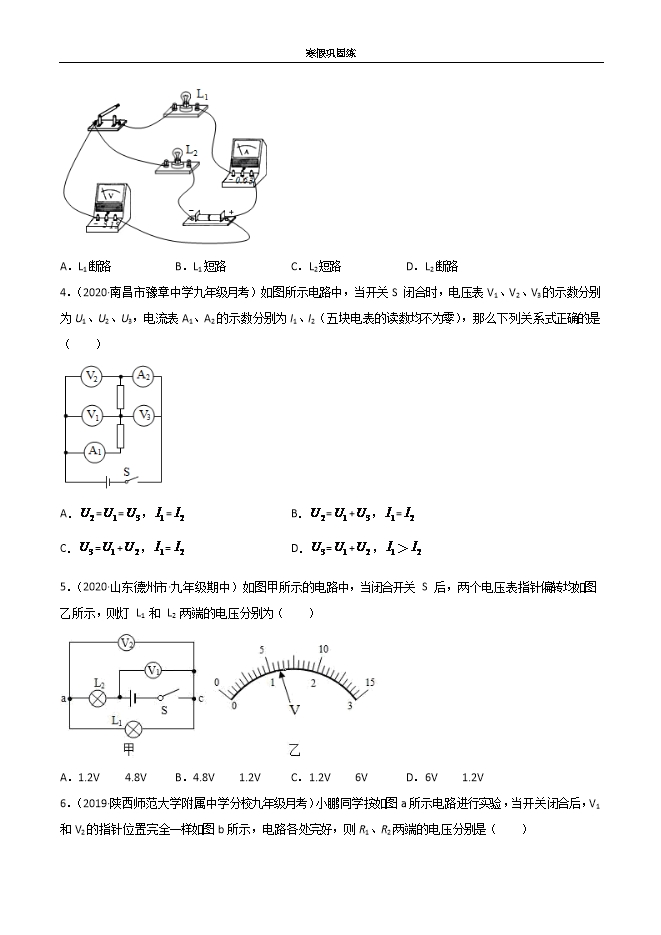

【内容简介】1．（2020•山东岱岳区•九年级三模）如图所示电路中，两个电阻的阻值相等，当开关S闭合时，电压表V1、V2、V3的示数分别为U1、U2、U3，电流表A1、A2的示数分别为I1、I2（五块电表的读数均不为零），那么下列关系式正确的是（　　）①U1＝U2＝U3   ②U2＝2U3    ③U3＝2U1    ④I1＝I2 A．①②B．②④C．①④D．②③④【答案】B【解析】由电路图可知，当开关闭合后，两电阻串联，两电流表测整个电路的电流，即 电压表 测下面电阻两端的电压 ，电压表 测电源电压 ，电压表 测上面电阻两端的电压 ，因两电阻相等，根据串联电路分压的规律知 故选B。2．（2020•江苏泰州市•九年级月考）如图所示的电路，闭合开关，小灯泡正常发光；若将电流表和小灯泡的位置互换，则合上开关后的现象是（　　） A．小灯泡会烧坏B．小灯泡不发光C．小灯泡仍正常发光D．电压表和电流表都没有示数【答案】C【解析】闭合开关，灯泡与变阻器串联，电压表测量灯泡两端电压，小灯泡正常发光；若将电流表和小灯泡的位置互换后，灯泡与变阻器仍串联，电压表被短路，电路中各电阻不变，小灯泡仍正常发光。故选C。3．（2020•江苏东台市•九年级月考）如图所示的电路图，当开关闭合时，灯L1、L2都不亮，电流表无示数，但电压表示数较大，则故障原因可能是（　　） A．L1断路B．L1短路C．L2短路D．L2断路【答案】A【解析】如图所示的电路图，L1、L2串联，电压表测灯L1两端电压，当开关闭合时，灯L1、L2都不亮，电流表无示数，但电压表示数较大，则故障原因可能是与电压表并联的L1断路。故选A。4．（2020•南昌市豫章中学九年级月考）如图所示电路中，当开关S 闭合时，电压表V1、V2、V3的示数分别为U1、U2、U3，电流表A1、A2的示数分别为I1、I2（五块电表的读数均不为零），那么下列关系式正确的是（　　） A． = = ， = B． = + ， = C． = + ， = D． = + ， ＞ 【答案】B【解析】由电路图可知，电流从电源的正极出发，依次经电流表A1、下面的电阻、上面的电阻、电流表A2回到电源的负极，即电路只有一条路径，两电阻串联，且两电流表均测电路中的电流；根据电压表与被测电路元件并联可知，电压表V1测下边电阻两端的电压，电压表V2测电源的电压，电压表V3测上面电阻两端的电压；根据串联电路中各处的电流相等可知，两电流表的示数关系为I1=I2，因串联电路中总电压等于各分电压之和可知U2=U1+U3故ACD错误，B正确。故选B。5．（2020•山东德州市•九年级期中）如图甲所示的电路中，当闭合开关 S 后，两个电压表指针偏转均如图乙所示，则灯 L1 和 L2 两端的电压分别为（　　） A．1.2V    4.8VB．4.8V    1.2VC．1.2V    6VD．6V    1.2V【答案】A【解析】由电路图知道电灯L1 和 L2 串联，电压表V1测电源电压，电压表V2测L1两端的电压；由于串联电路两端电压等于各部分电压之和，所以两个电压表的指针位置相同时，电压表V1 的示数应大于V2的示数；即电压表V1的量程是0～15V，分度值为0.5V，示数UV1 =6V，电压表V2的量程是0～3V，分度值为0.1V，示数UV2 =1.2V；电压表V2测L1两端的电压，故L1 两端的电压U1 =UV2 =1.2V由串联电路的特点知道，L2两端的电压U2 =UV1 -UV2=6V-1.2V=4.8V故选A。6．（2019•陕西师范大学附属中学分校九年级月考）小鹏同学按如图a所示电路进行实验，当开关闭合后，V1和V2的指针位置完全一样如图b所示，电路各处完好，则R1、R2两端的电压分别是（　　） A．1.2V， 6VB．1.2V， 1.2VC．4.8V， 1.2VD．1.2V， 4.8V【答案】C【解析】当开关闭合后，V1测量电源电压，V2测量R2两端的电压，两表指针位置相同，可知V1选用的是大量程，V2选用的是小量程，故总电压是6V，R2两端的电压是1.2V，由串联分压可知，R1两端的电压为4.8V，故C项符合题意。故选C。
