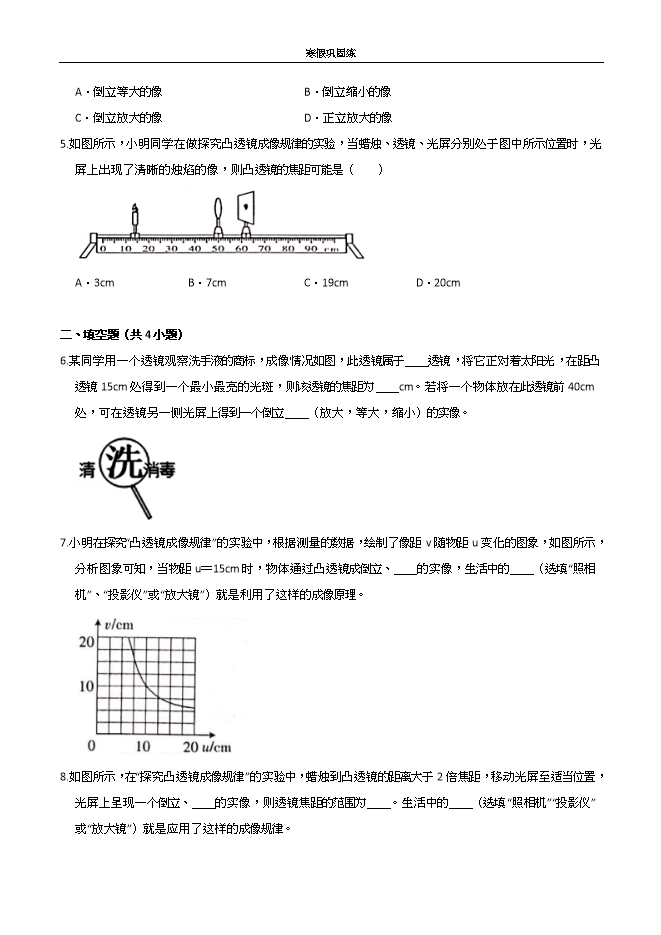

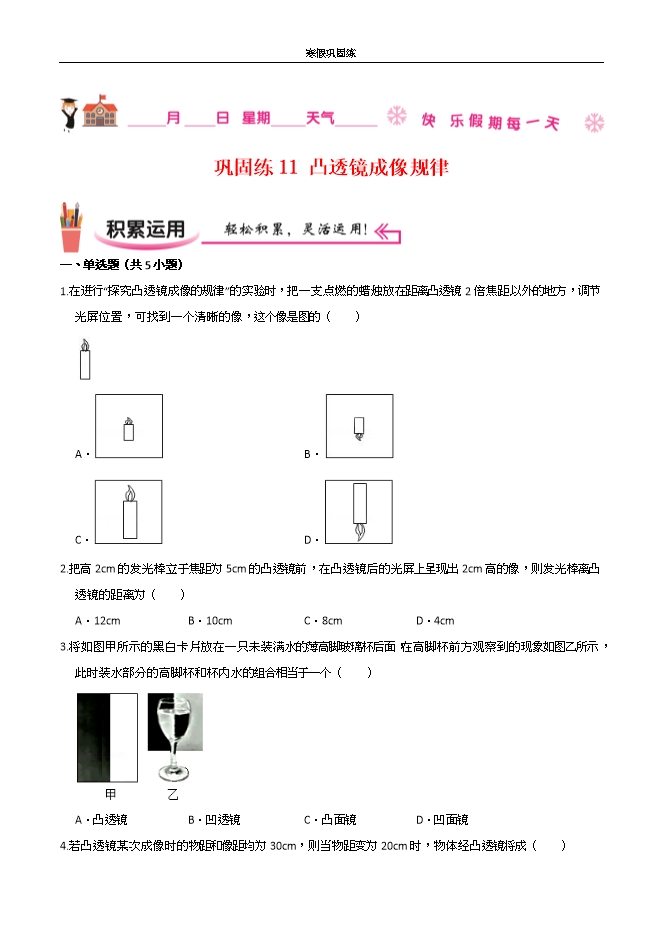

【内容简介】1.在进行“探究凸透镜成像的规律”的实验时，把一支点燃的蜡烛放在距离凸透镜2倍焦距以外的地方，调节光屏位置，可找到一个清晰的像，这个像是图的（　　） A．  B．  C．  D． 【解答】解：把一支点燃的蜡烛放在距离凸透镜2倍焦距以外的地方，由凸透镜成像规律可知，调节光屏的位置，可在光屏上得到一个倒立、缩小的实像，只有B选项符合。故选：B。【知识点】凸透镜成像的应用2.把高2cm的发光棒立于焦距为5cm的凸透镜前，在凸透镜后的光屏上呈现出2cm高的像，则发光棒离凸透镜的距离为（　　）A．12cm B．10cm C．8cm D．4cm【解答】解：高2cm的发光棒在凸透镜后的光屏上呈现出2cm高的像，即成的是等大的实像，由凸透镜成像规律可知，发光棒离凸透镜的距离（物距）为u＝2f＝2×5cm＝10cm。故选：B。【知识点】凸透镜成像的应用3.将如图甲所示的黑白卡片放在一只未装满水的薄高脚玻璃杯后面，在高脚杯前方观察到的现象如图乙所示，此时装水部分的高脚杯和杯内水的组合相当于一个（　　） A．凸透镜 B．凹透镜 C．凸面镜 D．凹面镜【解答】解：玻璃杯中有水的这一部分中间厚，边缘薄，相当于一个凸透镜。黑白卡片是左右颠倒的，成倒立、放大的实像。故选：A。【知识点】凸透镜成像的应用4.若凸透镜某次成像时的物距和像距均为30cm，则当物距变为20cm时，物体经凸透镜将成（　　）A．倒立等大的像 B．倒立缩小的像 C．倒立放大的像 D．正立放大的像【解答】解：凸透镜某次成像时的物距和像距均为30cm，此时的焦距为f＝15cm，则当物距变为20cm时，物距在一倍焦距和二倍焦距之间，物体经凸透镜将成倒立、放大的实像。故选：C。【知识点】凸透镜成像的应用5.如图所示，小明同学在做探究凸透镜成像规律的实验，当蜡烛、透镜、光屏分别处于图中所示位置时，光屏上出现了清晰的烛焰的像，则凸透镜的焦距可能是（　　） A．3cm B．7cm C．19cm D．20cm【解答】解：由图可在，此时的物距为36cm＞2f，像距：f＜12cm＜2f，解得：6cm＜f＜12cm。故选：B。【知识点】凸透镜成像的应用 二、填空题（共4小题）6.某同学用一个透镜观察洗手液的商标，成像情况如图，此透镜属于　　透镜，将它正对着太阳光，在距凸透镜15cm处得到一个最小最亮的光斑，则该透镜的焦距为　　cm。若将一个物体放在此透镜前40cm处，可在透镜另一侧光屏上得到一个倒立　　（放大，等大，缩小）的实像。 【解答】解：由图可知，该像是正立、放大的像，属于放大镜的应用，故此透镜是凸透镜；将该凸透镜正对着太阳光，可在距凸透镜15cm处得到一个最小、最亮的光斑，该光斑为凸透镜的焦点，则该凸透镜的焦距为15cm；将一物体放在此透镜前40cm处（即物距u＝40cm），因u＝40cm＞2f，所以凸透镜成倒立、缩小的实像。故答案为：凸；15；缩小。【知识点】凸透镜成像的应用7.小明在探究“凸透镜成像规律”的实验中，根据测量的数据，绘制了像距v随物距u变化的图象，如图所示，分析图象可知，当物距u＝15cm时，物体通过凸透镜成倒立、　　的实像，生活中的　　（选填“照相机”、“投影仪”或“放大镜”）就是利用了这样的成像原理。
