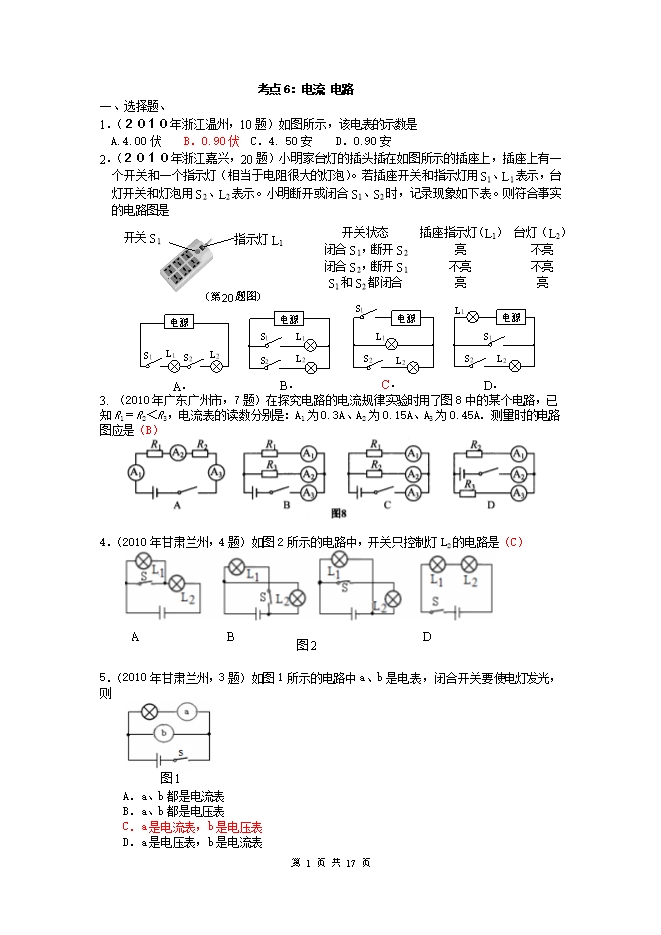

【内容简介】一、选择题、 1．（２０１０年浙江温州，10题）如图所示，该电表的示数是 A.4.00伏 B．0.90伏 C．4. 50安 D．0.90安 2．（２０１０年浙江嘉兴，20题）小明家台灯的插头插在如图所示的插座上，插座上有一个开关和一个指示灯（相当于电阻很大的灯泡）。若插座开关和指示灯用S1、L1表示，台灯开关和灯泡用S2、L2表示。小明断开或闭合S1、S2时，记录现象如下表。则符合事实的电路图是 3. （2010年广东广州市，7题）在探究电路的电流规律实验时用了图8中的某个电路，已知R1＝R2＜R3，电流表的读数分别是：A1为0.3A、A2为0.15A、A3为0.45A．测量时的电路图应是（B）全品中考网 4．（2010年甘肃兰州，4题）如图2所示的电路中，开关只控制灯L2的电路是（C） 5．（2010年甘肃兰州，3题）如图1所示的电路中a、b是电表，闭合开关要使电灯发光，则 A．a、b都是电流表 B．a、b都是电压表 C．a是电流表，b是电压表 D．a是电压表，b是电流表 ......... ? ? ?
