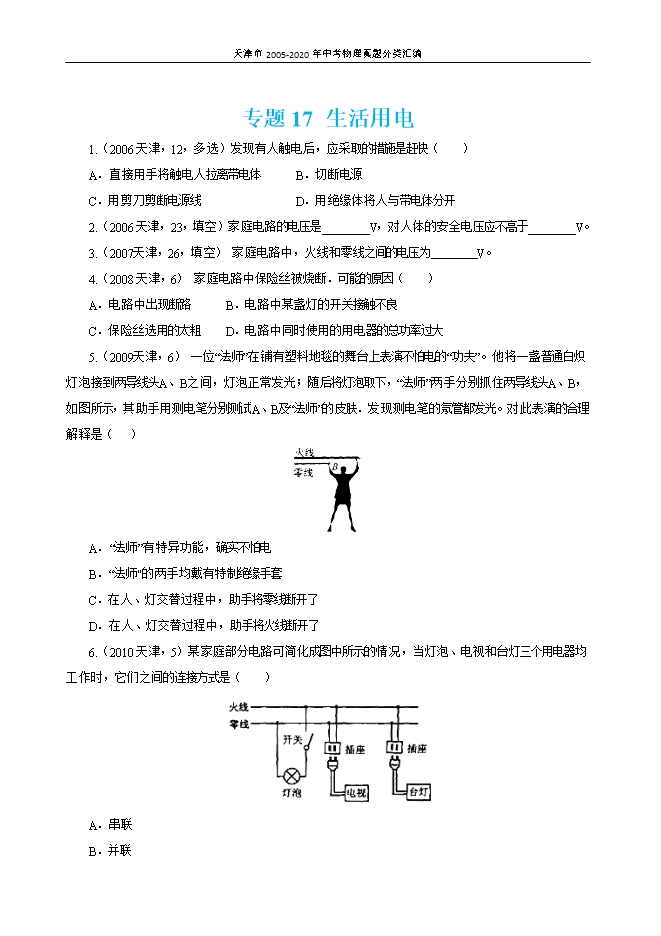

【内容简介】1.（2006天津，12，多选）发现有人触电后，应采取的措施是赶快（    ）A．直接用手将触电人拉离带电体      B．切断电源C．用剪刀剪断电源线                D．用绝缘体将人与带电体分开【答案】BD 【解析】当发现有人触电时，应该立即采取的措施是：迅速切断电源或用绝缘体挑开电线，不能用手拉开电线和触电的人，这样自己也会触电，更不能用剪刀割断导线，剪刀是导体，自己也会触电，故A、C不正确．故选B、D．2.（2006天津，23，填空）家庭电路的电压是________V，对人体的安全电压应不高于________V。【答案】220；36【解析】家庭电路的电压是220V，人体安全电压不高于36V．3.（2007天津，26，填空） 家庭电路中，火线和零线之间的电压为        V。【答案】220【解析】家庭电路的电压是220V，火线和零线之间的电压为220V。4.（2008天津，6） 家庭电路中保险丝被烧断．可能的原因（    ）A．电路中出现断路      B．电路中某盏灯的开关接触不良C．保险丝选用的太粗    D．电路中同时使用的用电器的总功率过大【答案】D【解析】A、电路中出现断路，电路中的电流为0，不会使保险丝熔断．B、电路中某盏灯的开关接触不良，电路中的电流为0，不会使保险丝熔断．C、选用粗的保险丝，允许通过的电流更大，会失去保险作用，不是保险丝烧断的原因．D.电路中同时使用的用电器总功率过大，使电流过大，会使保险丝被烧断．故选D5.（2009天津，6） 一位“法师”在铺有塑料地毯的舞台上表演不怕电的“功夫”。他将一盏普通白炽灯泡接到两导线头A、B之间，灯泡正常发光；随后将灯泡取下，“法师”两手分别抓住两导线头A、B，如图所示，其助手用测电笔分别测试A、B及“法师”的皮肤．发现测电笔的氖管都发光。对此表演的合理解释是（   ） A．“法师”有特异功能，确实不怕电B．“法师"的两手均戴有特制绝缘手套C．在人、灯交替过程中，助手将零线断开了D．在人、灯交替过程中，助手将火线断开了【答案】C【解析】用测电笔接触“法师”，氖管发光说明此时“法师”身体带电，而他没有触电，是因为把零线断开后，加之舞台上铺有塑料地毯，电流无法形成回路，所以选项C解释正确。故选C6.（2010天津，5）某家庭部分电路可简化成图中所示的 情况，当灯泡、电视和台灯三个用电器均工作时，它们之间的连接方式是（    ） A．串联B．并联C．电视与台灯串联后再与灯泡并联D．灯泡与台灯串联后再与电视并联【答案】B【解析】由图知，灯泡、电视机、台灯各自都可形成一个回路，所以是并联电路．故选B7.（2012天津，8） 如图所示，墙壁上线盒内有三根电线，其中红色为火线、蓝色为零线、黄绿色为地线，现将三孔插座与三根电线连接，下图中接线情况正确的是（    ）
