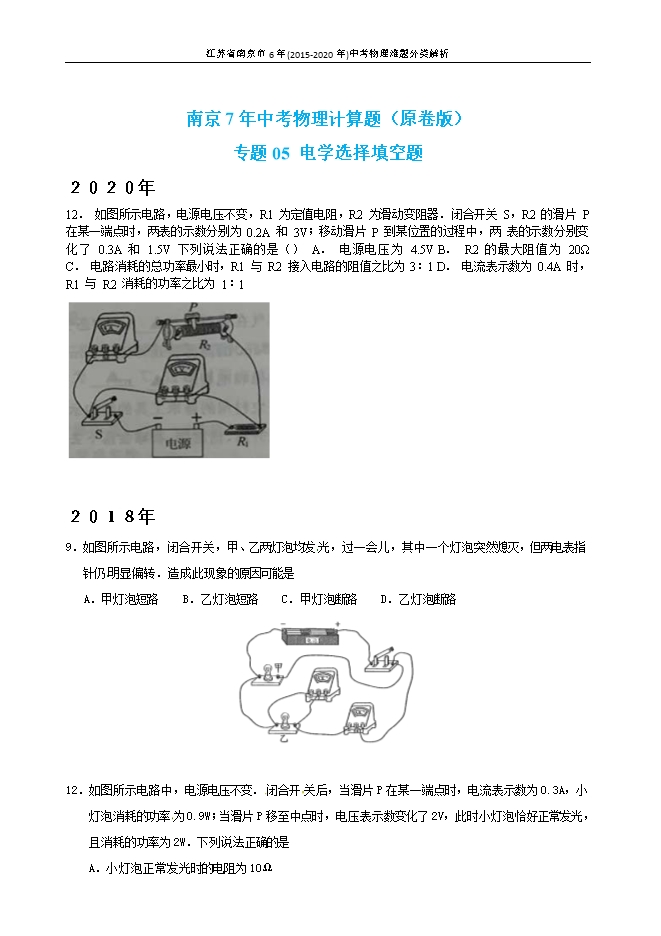

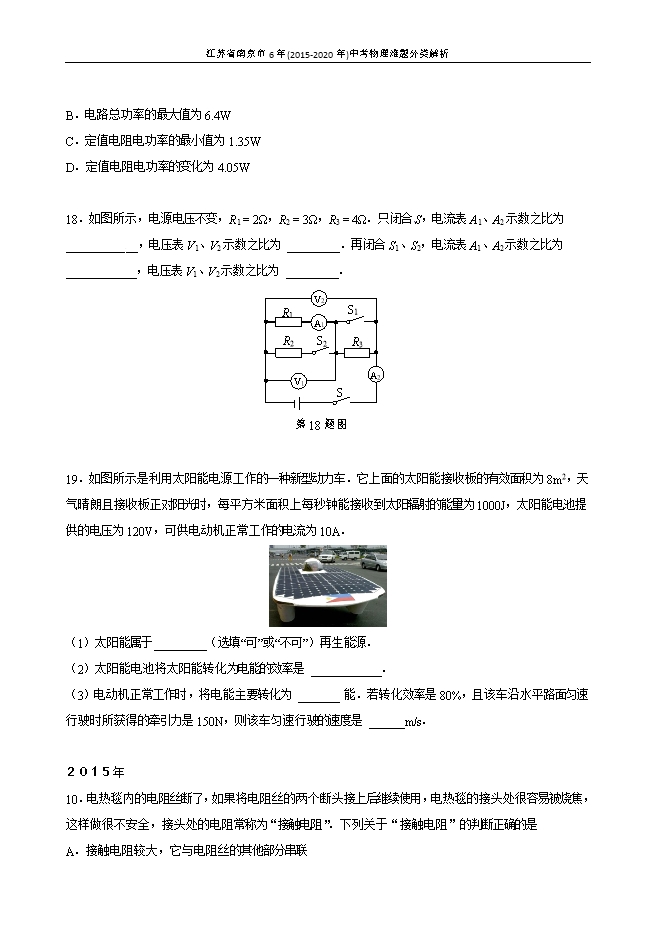

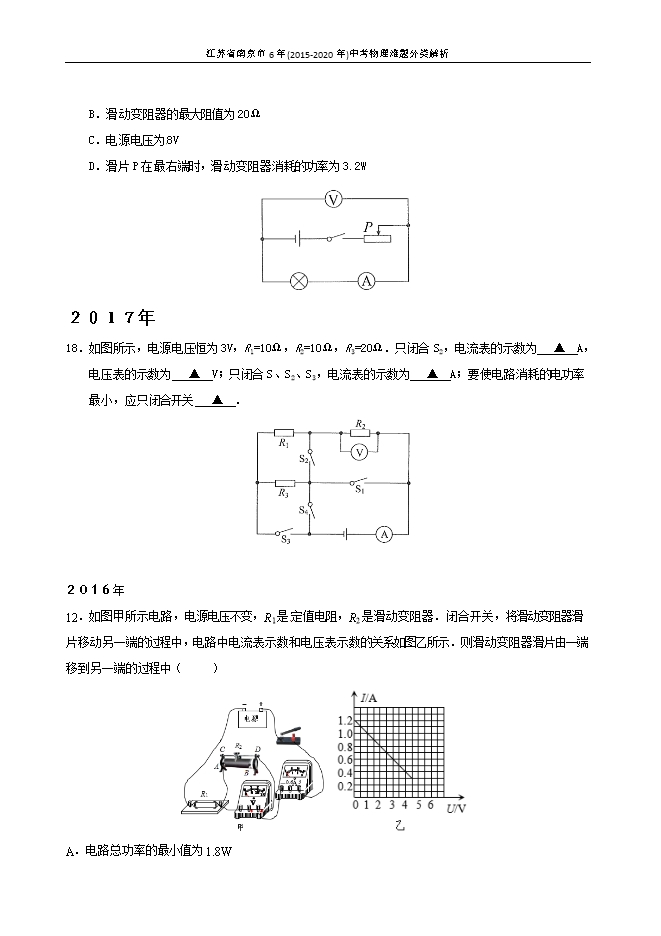

【内容简介】２０２０年12． 如图所示电路，电源电压不变，R1 为定值电阻，R2 为滑动变阻器．闭合开关 S，R2 的滑片 P 在某一端点时，两表的示数分别为 0.2A 和 3V；移动滑片 P 到某位置的过程中，两 表的示数分别变化了 0.3A 和 1.5V 下列说法正确的是（） A． 电源电压为 4.5V B． R2 的最大阻值为 20Ω C． 电路消耗的总功率最小时，R1 与 R2 接入电路的阻值之比为 3∶1 D． 电流表示数为 0.4A 时，R1 与 R2 消耗的功率之比为 1∶1  【答案】D 【解析】本题考查了串联电路特点、欧姆定律、电功率计算等知识点.电压表测量滑动变阻器两端的电压，滑动变阻器和定值电阻 R1 串联，当滑动变阻器的电阻变大时，电路 中的电流变小，电压表示数变大，假设电源电压为 U，根据欧姆定律得到：U-3V=0.2A×R1… ①，U-(3V-1.5V)=（0.2A+0.3A）×R1…②，由①②得到：U=4V，R1=5Ω.A 选项电源电压应 该为 4V，A 选项错误；B 选项.当电流表示数为 0.2A 时，滑动变阻器滑到最大值，则最大值 为 R=U/I=3V/0.2A=15Ω，B 选项错误；C 选项.当滑动变阻器的阻值最大时，电路消耗的总功 率最小，此时滑动变阻器的电阻为 R2=15Ω，R1=5Ω，R1与 R2的比值为 5Ω︰15Ω=1︰3，C 选项错误；D 选项.电流表的示数为 0.4A 时，总电阻 R 总=U/I=4V/0.4A=10Ω，由于 R1=5Ω， 则 R2=5Ω，R1和 R2消耗的电功率之比为 P1︰P2=I2 R1︰I 2 R2=R1︰R2=1︰1，D 选项正确.２０１８年9．如图所示电路，闭合开关，甲、乙两灯泡均发 光，过一会儿，其中一个灯泡突然熄灭，但两电表指针仍 明显偏转．造成此现象的原因可能是A．甲灯泡短路    B．乙灯泡短路    C．甲灯泡断路    D．乙灯泡断路 【答案】C 考点： 电流表、电压表在判断电路故障中的应用．12．如图所示电路中，电源电压不变． 闭合开 关后，当滑片P在某一端点时，电流表示数为0.3A，小灯泡消耗的功率为0.9W；当滑片P移至中点时，电压表示数变化了2V，此时小灯泡恰好正常发光，且消耗的功率为2W．下列说法正确的是A．小灯泡正常发光时的电阻为10ΩB．滑动变阻器的最大阻值为20ΩC．电源电压为 8VD．滑片P在最右端时，滑动变阻器消耗的功率为3.2W 【答案】B （2）当滑片P在某一端点时，滑动变阻器全部连入电路，根据串联电路电阻特点和 可得：电源电压U=UL+IR=3V+0.3A×R-----------①当滑片P移至中点时，根据P=UI可知：电路中的电流 ，根据串联电路电阻特点和 可得：电源电压 ------------②解①②可得：R=20Ω，故B正确；U=9V，故C错误；（3）当滑片P在最右端时，滑动变阻器全部连入电路，滑动变阻器消耗的功率P=I2R=（0.3A）2×20Ω=1.8W，故D错误．故选B． 考点：  欧姆定律的应用；电功率的计算．
