【精品专辑】人教版2020-2021学年九年级全一册精讲精练:20.4 电动机(原卷版和解析版)

ID:136997 2020年10月13日 资料纠错 有奖上传 收藏

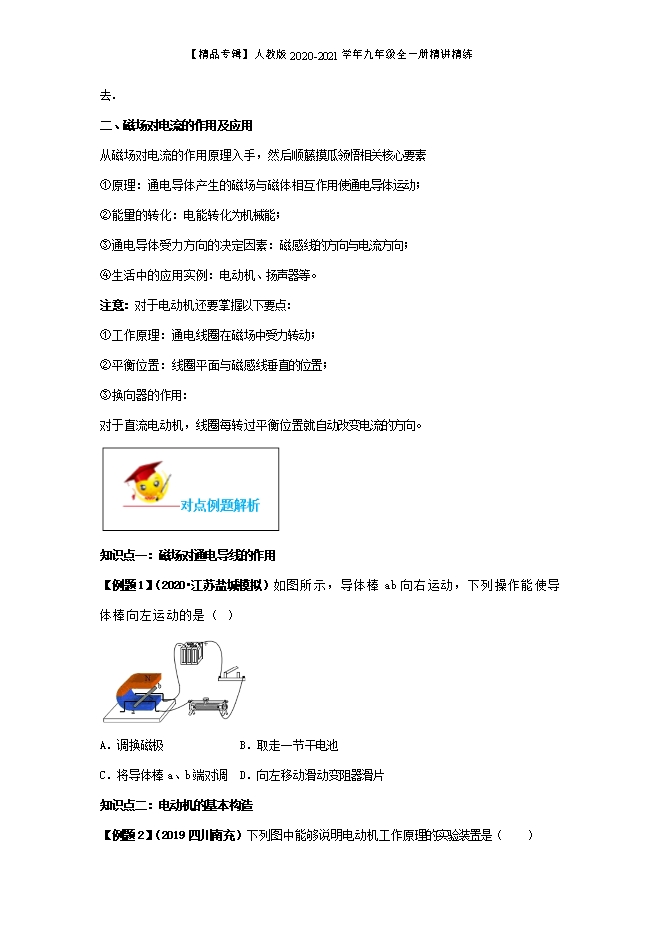

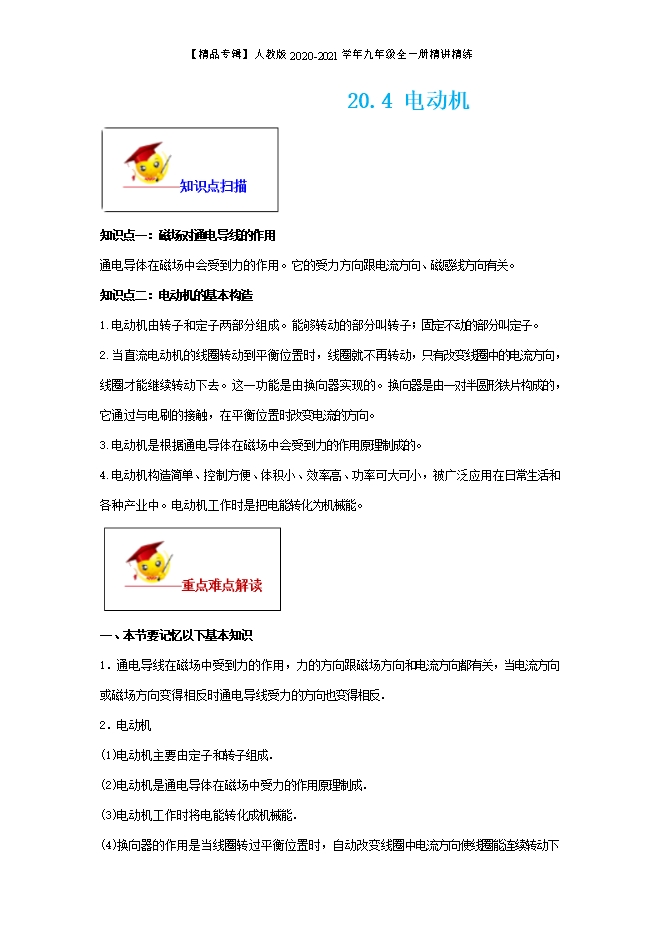

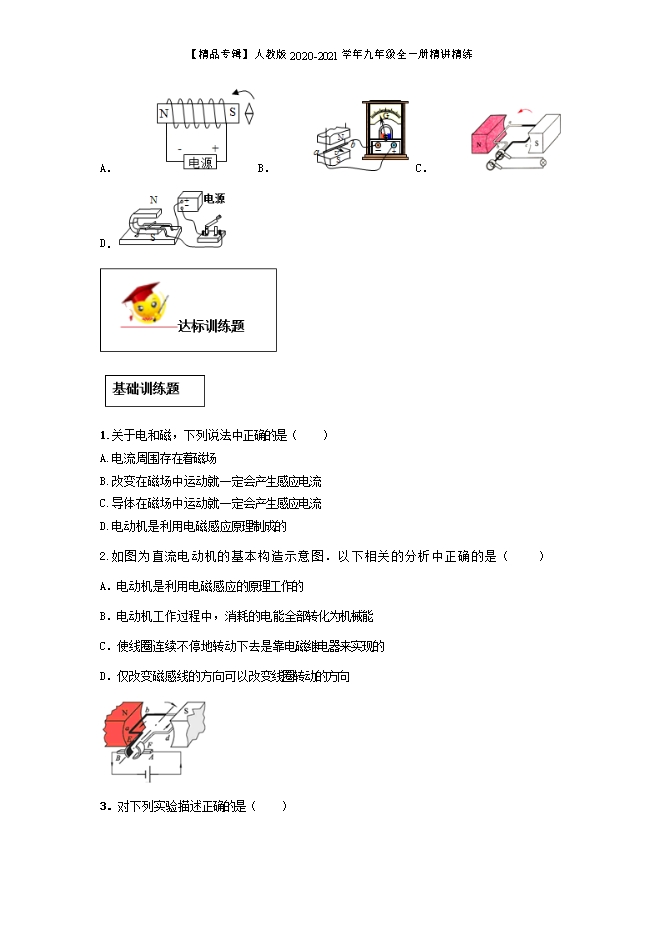

【内容简介】知识点一:磁场对通电导线的作用通电导体在磁场中会受到力的作用。它的受力方向跟电流方向、磁感线方向有关。知识点二:电动机的基本构造1.电动机由转子和定子两部分组成。能够转动的部分叫转子;固定不动的部分叫定子。2.当直流电动机的线圈转动到平衡位置时,线圈就不再转动,只有改变线圈中的电流方向,线圈才能继续转动下去。这一功能是由换向器实现的。换向器是由一对半圆形铁片构成的,它通过与电刷的接触,在平衡位置时改变电流的方向。3.电动机是根据通电导体在磁场中会受到力的作用原理制成的。4.电动机构造简单、控制方便、体积小、效率高、功率可大可小,被广泛应用在日常生活和各种产业中。电动机工作时是把电能转化为机械能。 一、本节要记忆以下基本知识1.通电导线在磁场中受到力的作用,力的方向跟磁场方向和电流方向都有关,当电流方向或磁场方向变得相反时通电导线受力的方向也变得相反.2.电动机(1)电动机主要由定子和转子组成.(2)电动机是通电导体在磁场中受力的作用原理制成.(3)电动机工作时将电能转化成机械能.(4)换向器的作用是当线圈转过平衡位置时,自动改变线圈中电流方向使线圈能连续转动下去.二、磁场对电流的作用及应用从磁场对电流的作用原理入手,然后顺藤摸瓜领悟相关核心要素①原理:通电导体产生的磁场与磁体相互作用使通电导体运动;②能量的转化:电能转化为机械能;③通电导体受力方向的决定因素:磁感线的方向与电流方向;④生活中的应用实例:电动机、扬声器等。注意:对于电动机还要掌握以下要点:①工作原理:通电线圈在磁场中受力转动;②平衡位置:线圈平面与磁感线垂直的位置;③换向器的作用:对于直流电动机,线圈每转过平衡位置就自动改变电流的方向。 知识点一:磁场对通电导线的作用【例题1】(2020•江苏盐城模拟)如图所示,导体棒ab向右运动,下列操作能使导体棒向左运动的是( ) A.调换磁极             B.取走一节干电池C.将导体棒a、b端对调  D.向左移动滑动变阻器滑片【答案】A【解析】通电导体在磁场中受力的方向与磁场方向和电流方向两个因素有关;A.将磁体的磁极对调,磁场方向与原来相反,则导体棒的受力方向与原来相反,能使导体棒向左运动,故A正确;B.取走一节干电池,减小电源电压,减小电路中的电流,会改变受力大小,但不会改变运动方向,故B错误;C.将导体棒a、b端对调,不能改变导体中的电流方向,不能改变受力方向,故C错误;D.将滑动变阻器的滑片P向左移动,电路的电阻减小,电路中的电流增大,会改变受力大小,但不会改变运动方向,故D错误.知识点二:电动机的基本构造【例题2】(2019四川南充)下列图中能够说明电动机工作原理的实验装置是(  )A. B. C. D. 【答案】D 【解析】电动机的工作原理是:通电导体在磁场中受到力的作用。正确分析四个选项各是研究什么问题的,再做回答。A.图中是通电螺线管,是利用电流的磁效应制成的,故A不符合题意;B.图中没有电源,闭合电路的部分导体在磁场中做切割磁感线运动时,导体中就会产生感应电流,这是电磁感应现象,是发电机的工作原理,故B不符合题意;C.图中没有电源,是交流发电机的示意图,是根据电磁感应现象工作的,故C不符合题意;D.图中有电源,通电导体在磁场中受力而运动,是电动机的工作原理,故D符合题意。  1.关于电和磁,下列说法中正确的是(    )A.电流周围存在着磁场B.改变在磁场中运动就一定会产生感应电流C.导体在磁场中运动就一定会产生感应电流D.电动机是利用电磁感应原理制成的【答案】A 【解析】奥斯特实验证明电流周围存在着磁场,A正确;通电螺线管磁性强弱的影响因素为:电流的大小和线圈的匝数,电流越大,匝数越多,磁性越强。改变螺线管中电流的方向会改变磁极,B错误;只有闭合电路的一部分导体在磁场中做切割磁感线运动时才会产生感应电流,C错误;电动机是利用通电导体(线圈)在磁场中受力运动(转动)的原理制成的,D错误。
