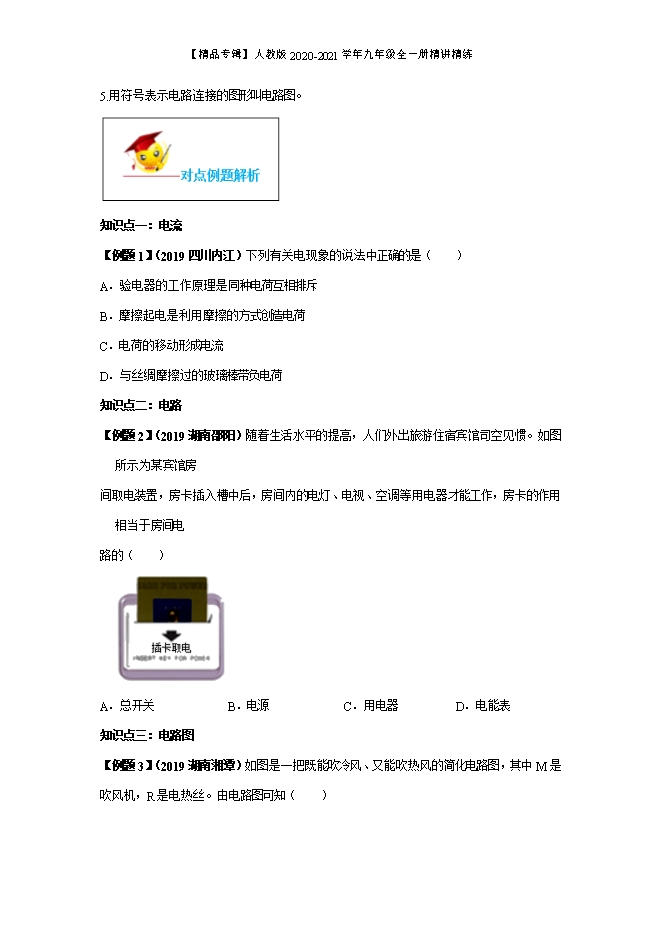

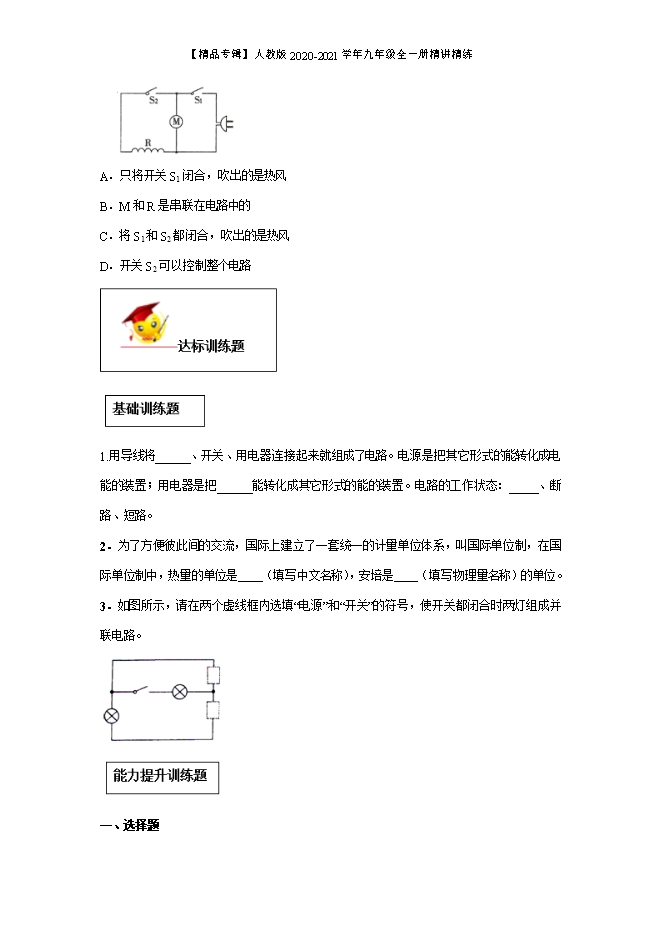

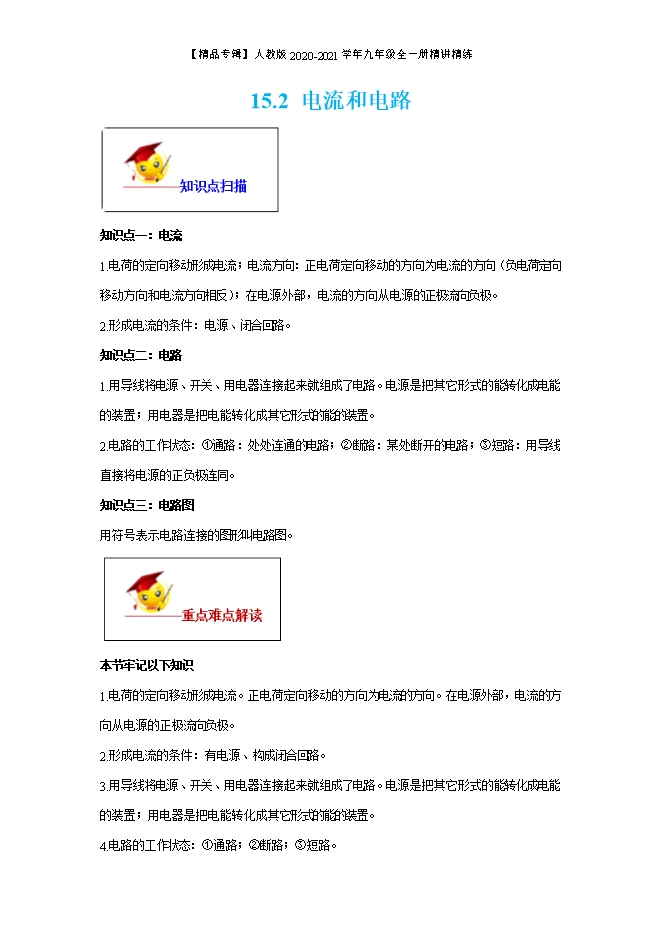

【内容简介】知识点一：电流1.电荷的定向移动形成电流；电流方向：正电荷定向移动的方向为电流的方向（负电荷定向移动方向和电流方向相反）；在电源外部，电流的方向从电源的正极流向负极。2.形成电流的条件：电源、闭合回路。知识点二：电路1.用导线将电源、开关、用电器连接起来就组成了电路。电源是把其它形式的能转化成电能的装置；用电器是把电能转化成其它形式的能的装置。2.电路的工作状态：①通路：处处连通的电路；②断路：某处断开的电路；③短路：用导线直接将电源的正负极连同。知识点三：电路图用符号表示电路连接的图形叫电路图。 本节牢记以下知识1.电荷的定向移动形成电流。正电荷定向移动的方向为电流的方向。在电源外部，电流的方向从电源的正极流向负极。2.形成电流的条件：有电源、构成闭合回路。3.用导线将电源、开关、用电器连接起来就组成了电路。电源是把其它形式的能转化成电能的装置；用电器是把电能转化成其它形式的能的装置。4.电路的工作状态：①通路；②断路；③短路。5.用符号表示电路连接的图形叫电路图。 知识点一：电流【例题1】（2019四川内江）下列有关电现象的说法中正确的是（　　）A．验电器的工作原理是同种电荷互相排斥B．摩擦起电是利用摩擦的方式创造电荷C．电荷的移动形成电流D．与丝绸摩擦过的玻璃棒带负电荷【答案】A【解析】A.验电器的工作原理是同种电荷相互排斥，故A正确；B.摩擦起电实质是电子在物体间发生了转移，不是创造了电荷，故B错误；C.电荷的定向移动才会形成电流，故C错误；D.据课本可知，丝绸摩擦过的玻璃棒带正电，故D错误。知识点二：电路【例题2】（2019湖南邵阳）随着生活水平的提高，人们外出旅游住宿宾馆司空见惯。如图所示为某宾馆房间取电装置，房卡插入槽中后，房间内的电灯、电视、空调等用电器才能工作，房卡的作用相当于房间电路的（　　） A．总开关B．电源C．用电器D．电能表【答案】A【解析】开关的作用是控制电路的通断，串联电路中开关控制所有用电器，并联电路中干路的开关控制所有用电器，支路的开关控制本支路用电器。房卡可以控制用电器的工作，不插入插槽中，所有房间内的用电器都不工作，所以房卡相当家庭电路的总开关，故A正确。知识点三：电路图【例题3】（2019湖南湘潭）如图是一把既能吹冷风、又能吹热风的简化电路图，其中M是吹风机，R是电热丝。由电路图可知（　　） A．只将开关S1闭合，吹出的是热风B．M和R是串联在电路中的C．将S1和S2都闭合，吹出的是热风D．开关S2可以控制整个电路【答案】C【解析】串联电路是指将所有用电器逐个顺次连接在电路的两点间而组成的电路；并联电路是指将所有用电器的一端连在一起，另一端也连在一起，再连入电路的两点间而组成的电路。A.只将开关S1、S2都闭合，吹出的才是热风，不符合题意；B.M和R是并联在电路中的，不符合题意；C.将S1和S2都闭合，吹出的是热风，符合题意；D.开关S2只控制电热丝，不符合题意。
