【精品】2020-2021人教版九年级全一册课时同步检测:16.4 变阻器(原卷版和解析版)

ID:136851 2020年10月09日 资料纠错 有奖上传 收藏

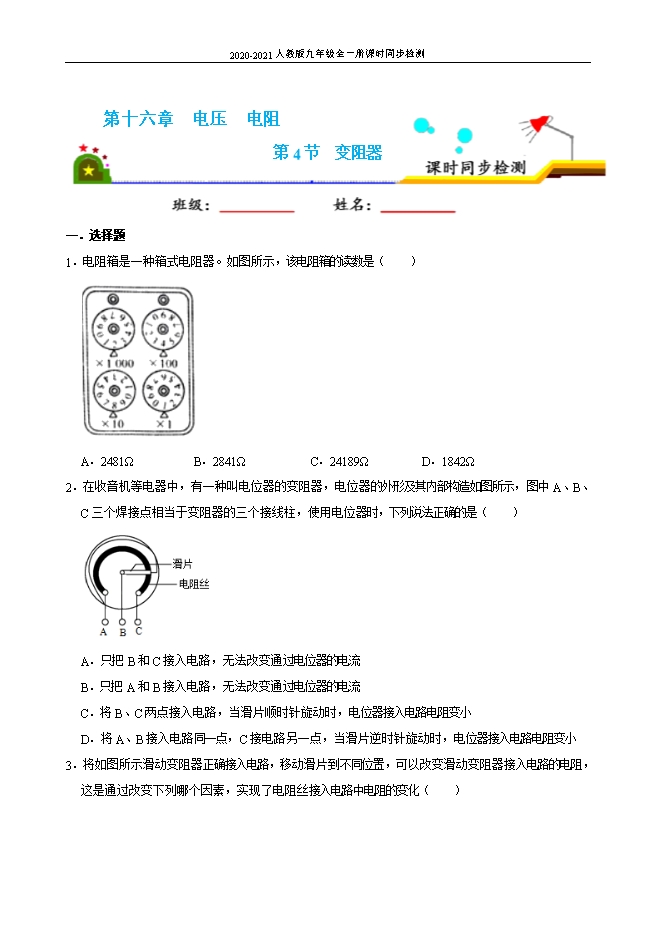

【内容简介】1.电阻箱是一种箱式电阻器。如图所示,该电阻箱的读数是(  ) A.2481ΩB.2841ΩC.24189ΩD.1842Ω【答案】A【解析】由图知,电阻箱的读数为:2×1000Ω+4×100Ω+8×10Ω+1×1Ω=2481Ω。选A。2.在收音机等电器中,有一种叫电位器的变阻器,电位器的外形及其内部构造如图所示,图中A、B、C三个焊接点相当于变阻器的三个接线柱,使用电位器时,下列说法正确的是(  ) A.只把B和C接入电路,无法改变通过电位器的电流B.只把A和B接入电路,无法改变通过电位器的电流C.将B、C两点接入电路,当滑片顺时针旋动时,电位器接入电路电阻变小D.将A、B接入电路同一点,C接电路另一点,当滑片逆时针旋动时,电位器接入电路电阻变小【答案】C【解析】AC.只把B和C接入电路,滑片下方电阻丝接入电路,当滑片顺时针旋动时,B、C间电阻丝的长度变短,电位器接入电路电阻变小,故A错误、C正确;B.只把A和B接入电路,滑片上方和左方电阻丝接入电路,滑片移动时A、B间电阻丝的长度发生改变,接入电路中的电阻发生变化,可以改变通过电位器的电流,故B错误;D.将A、B接入电路同一点,C接电路另一点,A、B间的电阻被短路,接入电路中的电阻为B、C间的电阻,当滑片逆时针旋动时,B、C间电阻丝的长度变长,电位器接入电路电阻变大,故D错误。选C。3.将如图所示滑动变阻器正确接入电路,移动滑片到不同位置,可以改变滑动变阻器接入电路的电阻,这是通过改变下列哪个因素,实现了电阻丝接入电路中电阻的变化(  ) A.长度B.横截面积C.材料D.温度【答案】A【解析】移动滑动变阻器的滑片时,改变了连入电路的电阻丝的长度,从而改变连入电路的电阻大小,故A正确、BCD错误。选A。4.甲变阻器标有“50Ω1.5A”,乙变阻器标有“10Ω2.5A”,两变阻器的瓷筒的粗细、长度一样,电阻线由同种合金材料制成,则(  )A.甲的电阻线较粗B.乙的电阻线较粗C.两变阻器的电阻线粗细相同D.无法判定【答案】B【解析】由变阻器的铭牌可知,甲变阻器的最大阻值较大,乙变阻器的最大阻值较小;由题知,两变阻器的瓷筒的粗细、长度一样,电阻线由同种合金材料制成;若甲的电阻线较粗(横截面积大),则甲线圈的匝数较少,导致甲电阻线的长度较短,由影响电阻大小的因素可知,甲变阻器的最大阻值较小,不符合题意;若乙的电阻线较粗(横截面积大),则乙线圈的匝数较少,导致乙电阻线的长度较短,由影响电阻大小的因素可知,乙变阻器的最大阻值较小,符合题意;选B。5.小明用如图所示电路测量小灯泡的灯丝电阻,闭合开关后灯泡较暗,两表示数较小,移动滑动变阻器的滑片时现象不变,可能原因是(  ) A.滑动变阻器断路B.滑动变阻器短路C.同时接了滑动变阻器的上面两个接线柱D.同时接了滑动变阻器的下面两个接线柱【答案】D【解析】两表示数均较小,说明电路是通路,发现灯泡较暗,移动滑片,现象不变,说明此时滑动变阻器相当于定值电阻,滑动变阻器同时接入了下面两个接线柱。选D。
