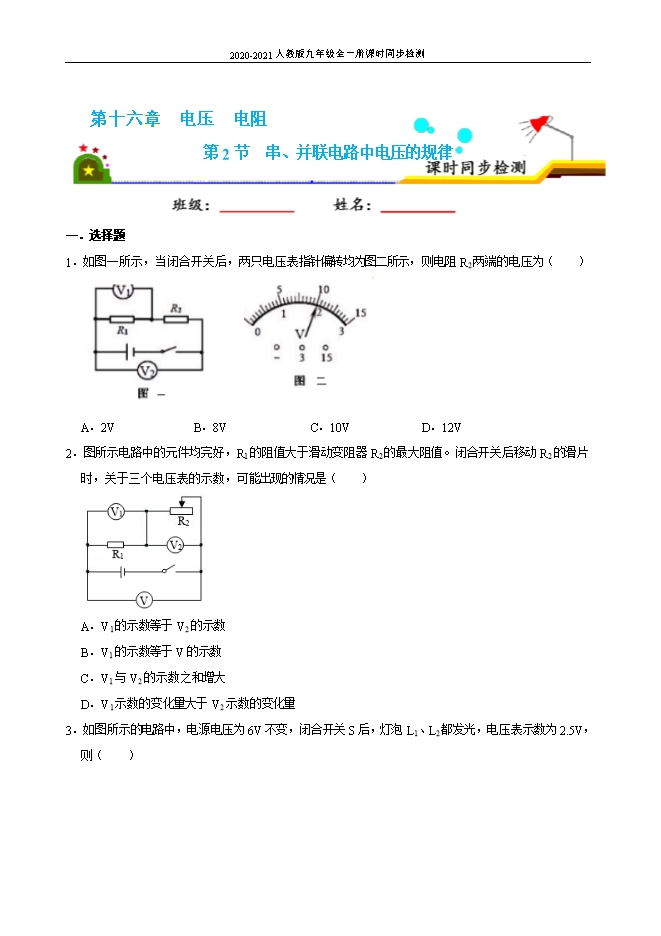

【内容简介】1．如图一所示，当闭合开关后，两只电压表指针偏转均为图二所示，则电阻R2两端的电压为（　　） A．2VB．8VC．10VD．12V【答案】B【解析】（1）由电路图可知，电压表V2示数应大于电压表V1示数，而两电压表指针位置相同，则电压表V2量程是0～15V，分度值是0.5V，电压表示数UV2＝10V；电压表V1量程是0～3V，分度值是0.1V，电压表示数UV1＝2V；（2）电阻R1的电压U1＝UV1＝2V，电阻R2的电压U2＝UV1﹣U1＝10V﹣2V＝8V；选B。2．图所示电路中的元件均完好，R1的阻值大于滑动变阻器R2的最大阻值。闭合开关后移动R2的滑片时，关于三个电压表的示数，可能出现的情况是（　　） A．V1的示数等于V2的示数B．V1的示数等于V的示数C．V1与V2的示数之和增大D．V1示数的变化量大于V2示数的变化量【答案】B【解析】由图可知，该电路为串联电路，电压表V测量的是电源电压；电压表V1测量的是R1两端的电压；电压表V2测量的是R2两端的电压；A、闭合开关后移动R2的滑片时，滑动变阻器接入电路的电阻发生变化，则其分担的电压发生变化；R1的阻值大于滑动变阻器R2的最大阻值，根据串联电路的分压规律可知，V1的示数要始终大于V2的示数，故A错误；B、电压表V测量的是电源电压，保持不变，由于在串联电路中，电源电压等于各部分电压之和，当R2的滑片移动到最左端时，滑动变阻器接入电路的电阻为0，此时电压表V1测量的是电源电压，则V1的示数会等于V的示数，故B正确；C、V1与V2的示数之和为电源电压，保持不变，故C错误；D、电源电压等于各部分电压之和，电源电压不变，则V1示数的变化量等于V2示数的变化量，故D错误。选B。3．如图所示的电路中，电源电压为6V不变，闭合开关S后，灯泡L1、L2都发光，电压表示数为2.5V，则（　　） A．灯L1两端电压为2.5VB．灯L2两端电压为2.5VC．灯L1两端电压为3.5VD．灯L2和电源两端电压之和为3.5V【答案】A【解析】由电路图可知，L1与L2串联，电压表测L1两端的电压，由电压表的示数可知，灯L1两端电压为2.5V，故A正确、C错误；因串联电路中总电压等于各分电压之和，所以，灯L2两端电压U2＝U﹣U1＝6V﹣2.5V＝3.5V，故B错误；灯L2和电源两端电压之和U+U2＝6V+3.5V＝9.5V，故D错误。选A。4．如图甲所示电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电阻R1和R2两端的电压分别为（　　） A．2.3V、9.2VB．11.5V、2.3VC．2.3V、11.5VD．9.2V、2.3V【答案】D【解析】由电路图可知，电阻R1、R2串联，电压表V1测的是电阻R1、R2的串联电压，电压表V2测的是电阻R2两端的电压。因串联电路中总电压等于各分电压之和，且两电压表的指针位置相同，所以，电压表V1的量程是15V，分度值为0.5V，则电源的电压U＝11.5V，电压表V2的量程是3V，分度值为0.1V，示数为2.3V，即电阻R2两端的电压U2＝2.3V；则电阻R1两端的电压U1＝U﹣U2＝11.5V﹣2.3V＝9.2V。选D。5．小灯泡L1和L2接到同一电路中，电源电压为U，灯L1两端的电压为U1，L1中的电流为I1，L2两端的电压为U2，L2中的电流为I2，则满足下列哪一条件时可确定灯L1和L2一定为并联（　　）A．U1＝U2B．I1＝I2且U＝U1+U2C．U＝U1＝U2D．U1＝U2且I1＝I2【答案】C【解析】在串联电路中，若两灯的规格完全相同，则两灯分得的电压也相同，所以根据只“U1＝U2”不能判断两灯是并联的，故A错误；在并联电路中，干路电流等于各支路电流之和，两支路电流可能相等，也可能不相等，故BD错误；若灯泡L1、L2并联接在电路中，因并联电路中各支路两端电压与电源电压相等，所以U＝U1＝U2，故C正确。选C。
