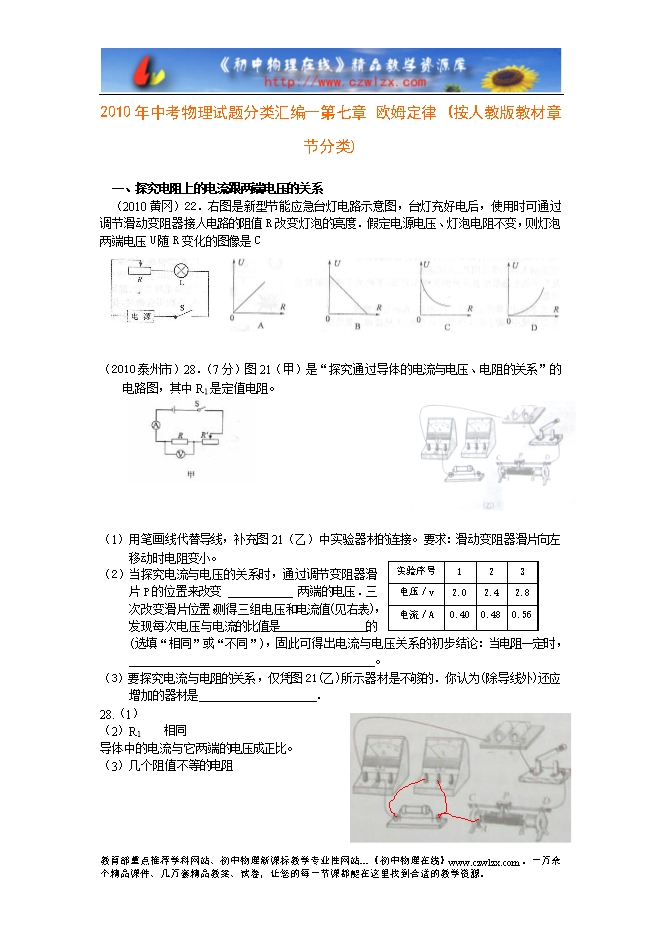

2010年中考物理试题分类汇编--第七章 欧姆定律(按人教版教材章节分类)
【内容简介】
一、探究电阻上的电流跟两端电压的关系
(2010黄冈)22.右图是新型节能应急台灯电路示意图,台灯充好电后,使用时可通过调节滑动变阻器接人电路的阻值R改变灯泡的亮度.假定电源电压、灯泡电阻不变,则灯泡两端电压U随R变化的图像是C
(2010泰州市)28.(7分)图21(甲)是“探究通过导体的电流与电压、电阻的关系”的电路图,其中R1是定值电阻。
实验序号 1 2 3
电压/v 2.0 2.4 2.8
电流/A 0.40 0.48 0.56
(1)用笔画线代替导线,补充图21(乙)中实验器材的连接。要求:滑动变阻器滑片向左移动时电阻变小。
(2)当探究电流与电压的关系时,通过调节变阻器滑片P的位置来改变 ___________ 两端的电压.三次改变滑片位置,测得三组电压和电流值(见右表),发现每次电压与电流的比值是________________的(选填“相同”或“不同”),固此可得出电流与电压关系的初步结论:当电阻一定时,__________________________________________。
(3)要探究电流与电阻的关系,仅凭图21(乙)所示器材是不够的.你认为(除导线外)还应增加的器材是____________________.
28.(1)
(2)R1 相同
导体中的电流与它两端的电压成正比。
(3)几个阻值不等的电阻
.............
?
?
?
?
