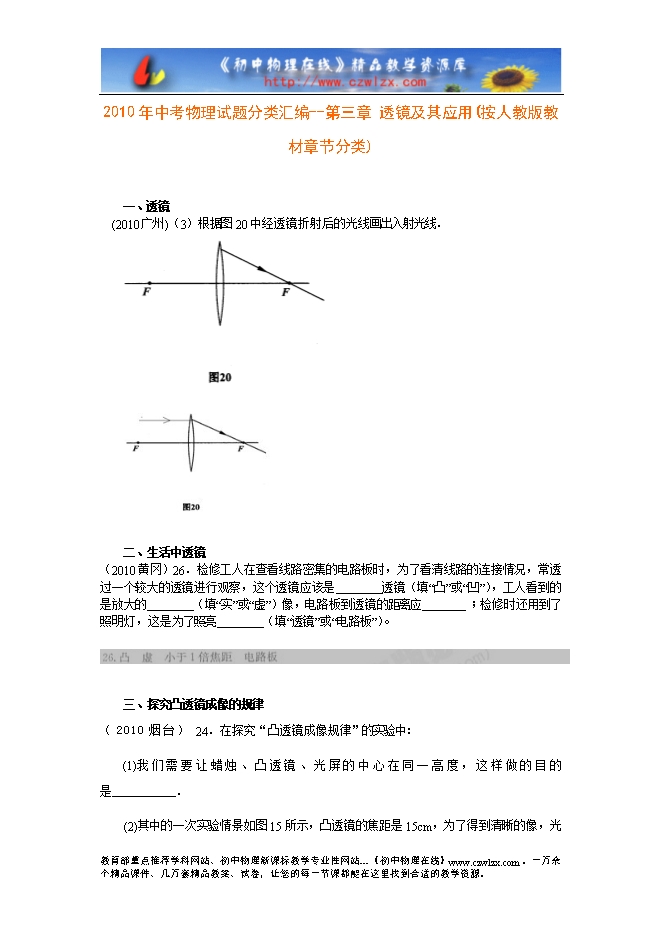

【内容简介】一、透镜 (2010广州)（3）根据图20中经透镜折射后的光线画出入射光线． 　　二、生活中透镜 （2010黄冈）26．检修工人在查看线路密集的电路板时，为了看清线路的连接情况，常透过一个较大的透镜进行观察，这个透镜应该是 透镜（填“凸”或“凹”），工人看到的是放大的 （填“实”或“虚”）像，电路板到透镜的距离应 ；检修时还用到了照明灯，这是为了照亮 （填“透镜”或“电路板”）。 　　三、探究凸透镜成像的规律 （ 2010烟台） 24．在探究“凸透镜成像规律”的实验中： (1)我们需要让蜡烛、凸透镜、光屏的中心在同一高度，这样做的目的是 ． (2)其中的一次实验情景如图15所示，凸透镜的焦距是15cm，为了得到清晰的像，光屏应向 透镜的方向移动(“远离”或“靠近”)． 24．使像成在光屏的中心 远离(每空2分) (2010上海市)27．在“验证凸透镜成像规律”的实验中，实验前应先观察并记下凸透镜的_________。实验时，当固定好凸透镜的位置并调整物距，使它大于透镜的二倍焦距后，要移动_______找像。当发现所成的像比较小时，为了获得较大的像，在不改变透镜位置的情况下，可以进行的操作是：_______________________________________________________。 27．焦距；光屏；将发光体（烛焰）向靠近凸透镜方向移动，同时将光屏向远离透镜方向移动。 说明：每格1分。 （2010广东）16、（2）在“探究凸透镜成像规律”时，所用的凸透镜的焦距为10cm。 ①现将凸透镜、蜡烛和光屏放在如图16所示的光具座上进行实验。若图中C位置上放置光屏，则B位置上应放置＿＿＿＿＿＿。 ②如图16所示，，现要在光屏上成缩小的像，蜡烛应向＿＿＿＿＿＿移动，光屏应向＿＿＿＿＿移动。（填“左”或“右”） ......... ? ? ?
