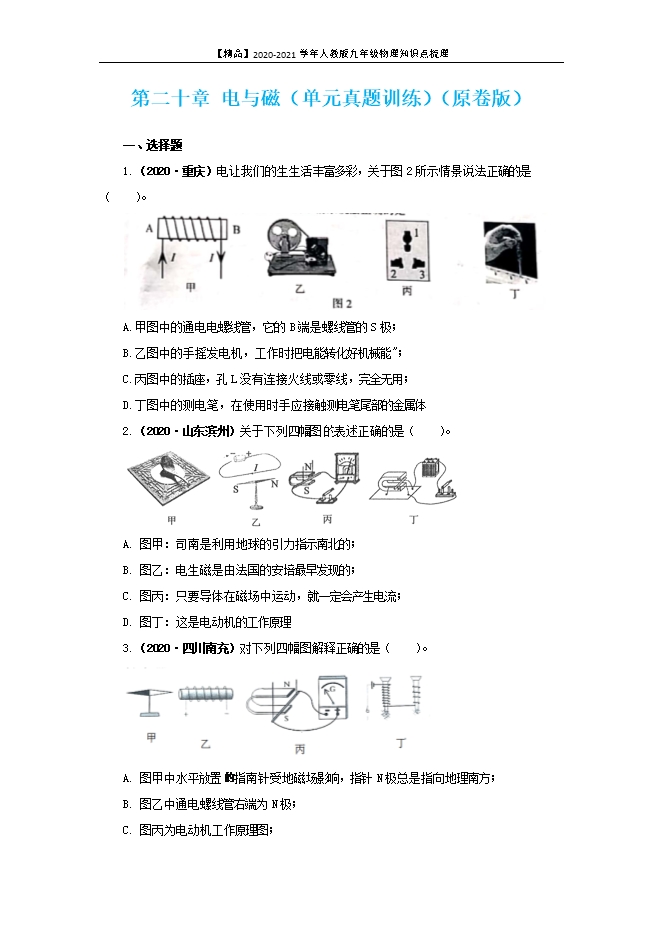

【内容简介】1.（2020•重庆）电让我们的生生活丰富多彩，关于图2所示情景说法正确的是（    ）。 A.甲图中的通电电螺线管，它的B端是螺线管的S极；B.乙图中的手摇发电机，工作时把电能转化好机械能"；C.丙图中的插座，孔L没有连接火线或零线，完全无用；D.丁图中的测电笔，在使用时手应接触测电笔尾部的金属体【答案】D。【解析】A选项，图中电流如图，根据右手螺旋定则掌心面向自己，大拇指只想B端，所以B端为N极，A错误； B选项，发电机是将机械能转化为电能，B错误；C选项，三孔插座为左零右火上地，即1为地线、2为零线、3为火线，有用，C错误；D选项，测电笔在使用时要用手接触测电笔尾部的金属体，D正确。2.（2020•山东滨州）关于下列四幅图 表述正确的是（　　）。    A. 图甲：司南是利用地球的引力指示南北的；B. 图乙：电生磁是由法国的安培最早发现的；C. 图丙：只要导体在磁场中运动，就一定会产生电流；D. 图丁：这是电动机的工作原理【答案】D。【解析】A．司南利用地磁场对磁体有力的作用来指示南北，故A错误；B．电生磁是由丹麦物理学家奥斯特最早发现的，故B错误；C．导体在磁场中运动，若不切割磁感线，就不会产生感应电流，故C错误；D．图中通电导体在磁场中会受到力的作用，这是电动机的工作原理，故D正确。故选D。3.（2020•四川南充）对下列四幅图解释正确的是（　　）。 A. 图甲中水平放置 指南针受地磁场影响，指针N极总是指向地理南方；B. 图乙中通电螺线管右端为N极；C. 图丙为电动机工作原理图；D. 图丁说明了电磁铁磁性强弱与电流大小有关【答案】B。【解析】A．地球是一个大磁体，地磁南极在地理北极附近，地磁北极在地理南极附近；可自由转动的小磁针，由于受地磁场的影响，静止时，S极总是指向地理的南极方向，故A错误；B．由图知道，电流从螺线管的左端流入，根据右手螺旋定则可以确定，螺线管的右端为N极，故B正确；C．由于图中没有电源，此实验说明闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流，即电磁感应现象，是发电机的工作原理，故C错误；D．图中两线圈串联，通过的电流大小相等，说明的是电磁铁的磁性强弱与线圈的匝数的多少有关，故D错误。故选B。
