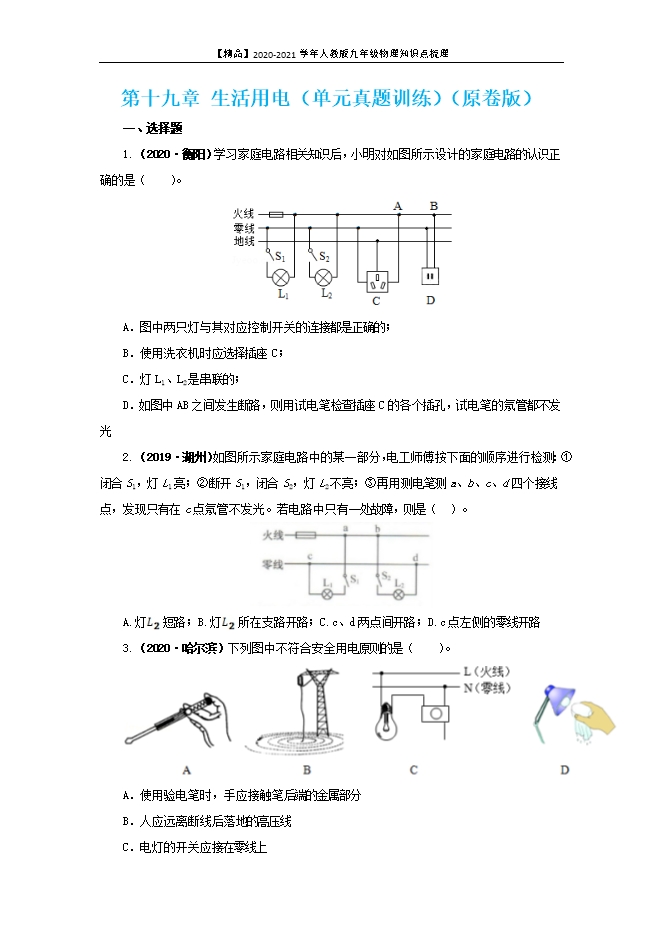

【内容简介】1.（2020•衡阳）学习家庭电路相关知识后，小明对如图所示设计的家庭电路的认识正确的是（　　）。 A．图中两只灯与其对应控制开关的连接都是正确的；B．使用洗衣机时应选择插座C；C．灯L1、L2是串联的；D．如图中AB之间发生断路，则用试电笔检查插座C的各个插孔，试电笔的氖管都不发光【答案】B。【解析】A、在灯的安装及开关的连接中，火线先接开关，再接入灯泡，所以灯L1接法错误；故A错误；B、使用洗衣机时应选择插座C，把洗衣机外壳与大地接通，避免因意外漏电对人身产生伤害，故B正确；C、灯L1、L2是并联的，互不影响，故C错误；D、如图中AB之间发生断路，C插座电路连接正常，试电笔接触C插座火线时，氖管发光，故D错误；故选：B。2.（2019•湖州）如图所示家庭电路中的某一部分，电工师傅按下面的顺序进行检测：①闭合S1，灯L1亮；②断开S1，闭合S2，灯L2不亮；③再用测电笔测a、b、c、d四个接线点，发现只有在c点氖管不发光。若电路中只有一处故障，则是（  ）。 A.灯 短路；B.灯 所在支路开路；C.c、d两点间开路；D.c点左侧的零线开路【答案】C。【解析】闭合S1，灯L1亮，电路中有电流，说明电路为通路，从保险丝→a→S1→L1→c以及c点左侧的零线都没有断路，故D错误；断开S1，闭合S2，灯L2不亮，灯L2不亮的原因有两个：一个是断路、一个是短路，若灯L2短路时，电路的电流会很大，将保险丝烧断，灯泡L1也不会发光，a、b两个接线点上，试电笔的氖管都不会发光，故A错误；若灯L2所在支路开路，d点氖管不发光，故B错误；若c、d两点间开路，灯泡L2与零线不能构成闭合电路，电路中没有电流，灯泡不会发光，但d点会通过灯泡L2与火线间接相连，试电笔的氖管会发光，故C正确。故选C。3.（2020•哈尔滨）下列图中不符合安全用电原则的是（　　）。 A．使用验电笔时，手应接触笔后端的金属部分B．人应远离断线后落地的高压线C．电灯的开关应接在零线上D．不用湿布擦拭正在工作的电灯【答案】C。【解析】A、使用验电笔时，手要与笔尾金属体接触，这样才能辨别零线和火线，故A正确；B、人靠近断线后落地的高压线，易发生跨步电压触电，所以人应远离断线后落地的高压线，故B正确；C、控制灯泡的开关要接在火线上，开关断开时，灯上没有电，便于维修或更换灯泡，图中接反了，故C错误；D、生活用水是电的导体，用湿布擦正在工作的电灯时，可能会因湿抹布导电而发生触电事故，故D正确。故选：C。4.（2020•四川甘孜州）下列关于家庭电路及安全用电的说法，正确的是（　　）。A. 家庭电路中，控制电灯的开关应该接在零线上；B. 电路中出现“跳闸”现象，一定是短路引起的；C. 用试电笔检查电路时，手指要按住金属笔卡；D. 为防止烧坏保险丝，将保险丝用铁丝替换【答案】C。【解析】A．为了安全用电，家庭电路中，控制电灯的开关应该接在火线上，故A错误；B．电路中出现“跳闸”现象，说明了家庭电路电流过大了，可能是短路引起的，也可能是用电器总功率过大引起的，故B错误；C．用试电笔检查电路时，手指要按住金属笔卡，当笔尖探测到火线时才能让试电笔的氖管发光，故C正确；D．为了安全用电，任何时候都不能将保险丝用铁丝替换，故D错误。故选C。
