【精品】2020-2021学年人教版九年级物理知识点梳理:第十九章 生活用电(ppt+word)

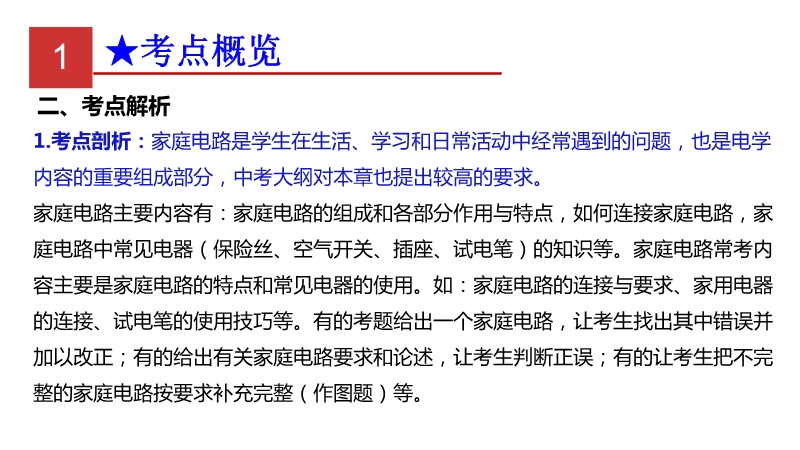

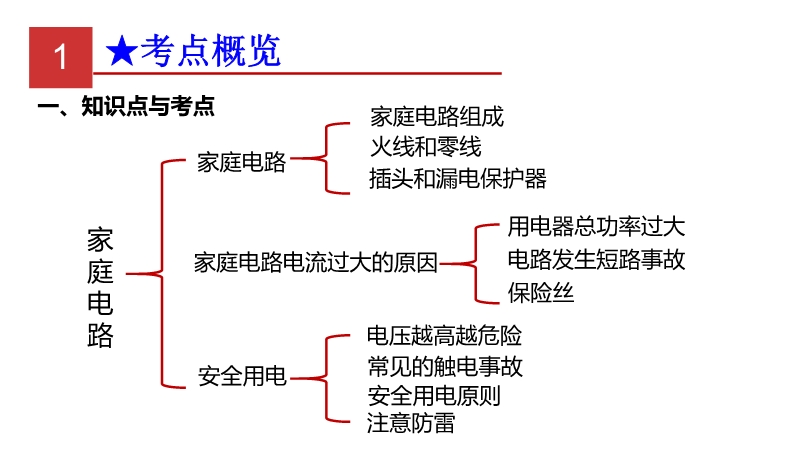

【内容简介】二、考点解析1.考点剖析:家庭电路是学生在生活、学习和日常活动中经常遇到的问题,也是电学内容的重要组成部分,中考大纲对本章也提出较高的要求。家庭电路主要内容有:家庭电路的组成和各部分作用与特点,如何连接家庭电路,家庭电路中常见电器(保险丝、空气开关、插座、试电笔)的知识等。家庭电路常考内容主要是家庭电路的特点和常见电器的使用。如:家庭电路的连接与要求、家用电器的连接、试电笔的使用技巧等。有的考题给出一个家庭电路,让考生找出其中错误并加以改正;有的给出有关家庭电路要求和论述,让考生判断正误;有的让考生把不完整的家庭电路按要求补充完整(作图题)等。家庭电路中电流过大的原因主要内容有:电流过大原因、家庭电路使用注意事项和出现事故处理方法。安全用电是学生在生活、学习和日常活动中需要掌握和理解的问题,这也是安全用电考题多的原因。本节主要内容有:安全用电常识、如何做到安全用电、生活用电应注意的问题、家庭电路故障的处理等。2.常考题型:纵观各地中考考纲和近三年考卷,对本章知识点的考查在中考试卷中属于必考内容,主要考查题型有选择题、填空题和作图题三种类型,并以选择题为主。3.考点分类:考点分类见下表考点分类考点内容考点分析与常见题型常考热点家庭电路的组成与连接选择题居多,考查家庭电路的有关知识家庭电路电流过大的原因选择题居多,考查家庭电路电流过大有关知识安全用电常识选择题居多,考查学生对安全用电知识的认识家庭电路作图作图题,纠错和补充不完整电路一般考点生活用电及注意事项选择题、填空题,考查生活用电及故障处理电路故障和处理方法选择题、填空题,考查电流过大出现的电路故障家庭电路各电器知识选择题、填空题,考查电器的特点与使用冷门考点家庭电器的使用与防触电选择题,考查学生防触电知识★知识点精析一、家庭电路1.家庭电路的组成部分(如图1所示):低压供电线(火线和零线)、电能表、总开关、保险丝、用电器、插座、灯座、开关等。 图1 家庭电路组成2.家庭电路的各部分的作用(1)进户线:进户线有两条,一条是端线,也叫火线,一条是零线。火线与零线之间的电压是220V。火线与地面间的电压为220V;正常情况下,零线之间和地线之间的电压为0V。(2)电能表:装在家庭电路的干路上,这样才能测出全部家用电器消耗的电能。(3)总开关:即闸刀开关或空气开关。安装在电能表后,控制整个电路的通断,以便检测电路更换设备。(4)保险丝:电路符号: 。1)材料:保险丝是由电阻率大、熔点低的铅锑合金制成的。(原因:保险丝电阻较大,使得电能转化为热的功率比较大,保险丝温度易升高,达到熔点后就自动熔断。)2)工作原理:当过大的电流通过时,保险丝产生较多的热量使它的温度达到熔点,于是保险丝熔断,自动切断电路,起到保险作用。3)保险丝规格:保险丝越粗,额定电流越大。4)选择:保险丝的额定电流等于或稍大于家庭电路的最大工作电流。5)连接:保险丝应串联在家庭电路的干路上,且一般只接在火线上。注意事项:不能用较粗的保险丝或铁丝、铜丝、铝丝等代替标准的保险丝。因为铜丝的电阻小,产生的热量少,铜的熔点高,不易熔断。(5)插座:连接家用电器,给家用电器供电。插座有二孔插座和三孔插座。如图2是插座连接方式、图3是插座示意图。
部分内容预览
只能预览部分内容,查看全部内容需要下载哦~
