【精品】2020-2021学年人教版九年级物理知识点梳理:第十八章 电功率 单元真题训练(原卷版和解析版)

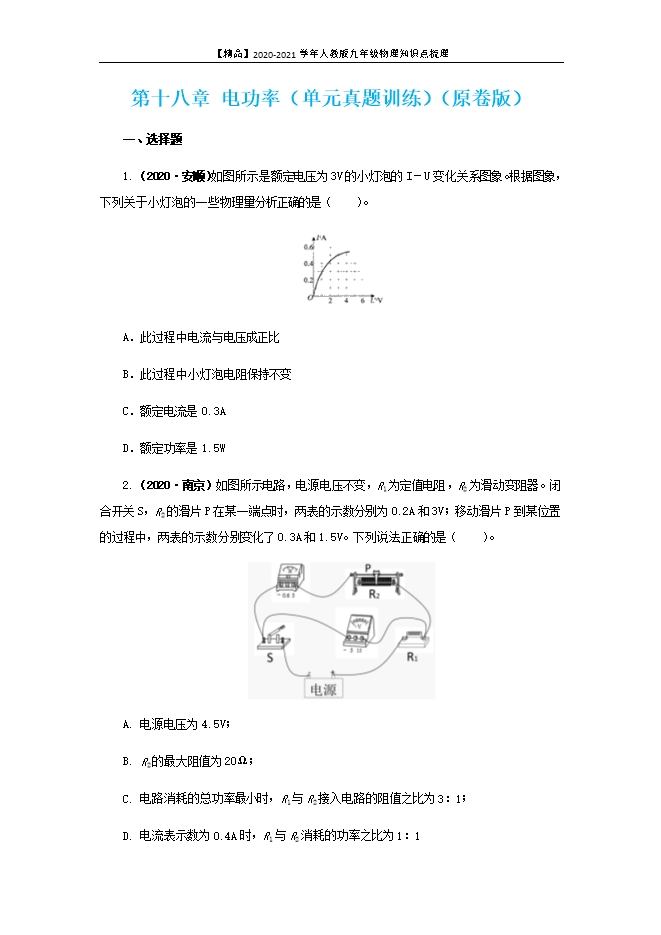

【内容简介】1.(2020•安顺)如图所示是额定电压为3V的小灯泡的I﹣U变化关系图象。根据图象,下列关于小灯泡的一些物理量分析正确的是( )。 A.此过程中电流与电压成正比B.此过程中小灯泡电阻保持不变C.额定电流是0.3AD.额定功率是1.5W【答案】D。【解析】AB、由图可知,I﹣U变化关系图象是曲线,小灯泡的电流与电压不成正比,电阻不是定值,故AB错误;C、由图象可得,电压为3V(在额定电压下)时的电流(额定电流)是0.5A,故C错误;D、额定功率P=UI=3V×0.5A=1.5W,故D正确;故选:D。2.(2020•南京)如图所示电路,电源电压不变,R1为定值电阻,R2为滑动变阻器。闭合开关S,R2的滑片P在某一端点时,两表的示数分别为0.2A和3V;移动滑片P到某位置的过程中,两表的示数分别变化了0.3A和1.5V。下列说法正确的是( )。 A. 电源电压为4.5V;B. R2的最大阻值为20Ω;C. 电路消耗的总功率最小时,R1与R2接入电路的阻值之比为3∶1;D. 电流表示数为0.4A时,R1与R2消耗的功率之比为1∶1【答案】D。【解析】AB.由图可知,电阻R1和变阻器R2串联,电流表测量电路中的电流,电压表测量变阻器两端的电压。R2的滑片P在某一端点时,两表的示数分别为0.2A和3V,滑片P不可能在阻值最小处一端,如果在阻值最小处一端,电压表的示数为零,说明滑片P在阻值最大处,变阻器的最大阻值:R2= 电源电压:U=I2(R2+R1)=0.2A×(15Ω+R1)移动滑片P到某位置的过程中,变阻器连入电路的电阻变小,说明电路中的电流变大,此时电路中的电流为:I=0.2A+0.3A=0.5A由串联分压可知,变阻器两端的电压变小,电压表的示数变小,此时电压表的示数为:3V-1.5V=1.5V变阻器连入电路的电阻: 电源电压: R1=5Ω电源电压:U=I2(R2+R1)=0 2A×(15Ω+5Ω)=4V;故AB错误;C.当变阻器连入电路的电阻最大时,通过电路的电流最小,由P=UI可知电路消耗的总功率最小,R1与R2接入电路的阻值之比为:R1∶R2=5Ω∶15Ω=3∶1D.电流表示数为0.4A时,电路的总电阻:R总= 变阻器连入电路的电阻: R1与R2消耗的功率之比为: ;故D正确。故选D。3.(2020•本溪、铁岭、辽阳)如图甲所示,电源电压不变,小灯泡L的额定电流为0.6A,滑动变阻器R的最大阻值为50Ω,电流表量程为“0~0.6A”,电压表量程为“0~15V”。闭合开关S,在保证电路安全的前提下,最大范围调节滑动变阻器的滑片P,分别绘制了电流表示数与电压表示数、电流表示数与滑动变阻器R连入电路阻值的变化关系图象,如图乙、丙所示。则下列说法中正确的是( )。
