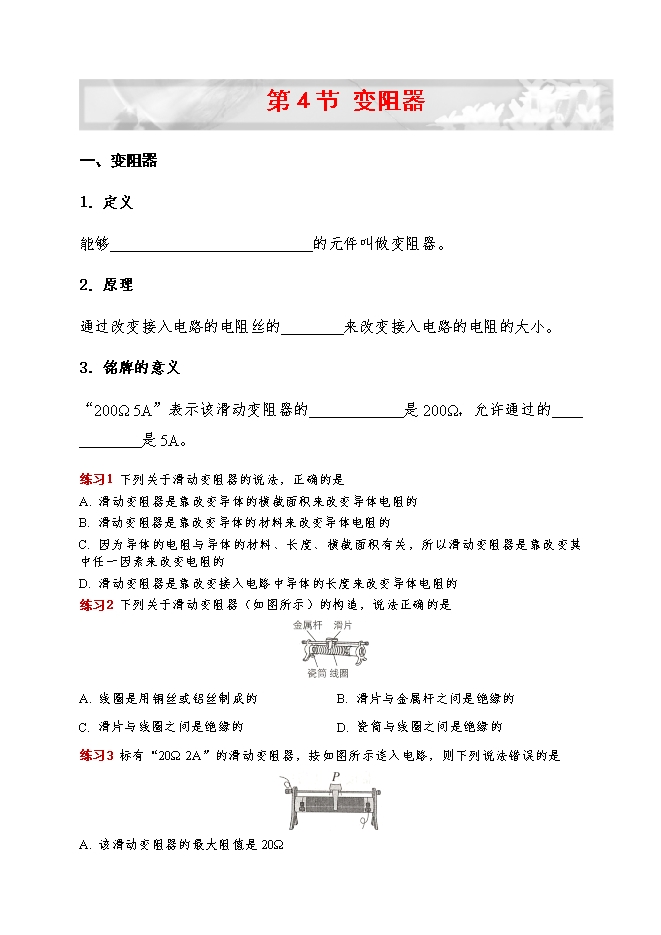

2020秋人教版九年级物理上学期导学案:16.4 变阻器(含答案)

ID:135809 2020年09月08日 下载 资料纠错 有奖上传 收藏
【内容简介】一、变阻器1.定义能够  改变接入电路中电阻大小  的元件叫做变阻器。2.原理通过改变接入电路的电阻丝的  长度  来改变接入电路的电阻的大小。3.铭牌的意义“200Ω 5A”表示该滑动变阻器的  最大阻值  是200Ω,允许通过的  最大电流  是5A。练习1 下列关于滑动变阻器的说法,正确的是A. 滑动变阻器是靠改变导体的横截面积来改变导体电阻的B. 滑动变阻器是靠改变导体的材料来改变导体电阻的C. 因为导体的电阻与导体的材料、长度、横截面积有关,所以滑动变阻器是靠改变其中任一因素来改变电阻的D. 滑动变阻器是靠改变接入电路中导体的长度来改变导体电阻的练习2 下列关于滑动变阻器(如图所示)的构造,说法正确的是 A. 线圈是用铜丝或铝丝制成的B. 滑片与金属杆之间是绝缘的C. 滑片与线圈之间是绝缘的D. 瓷筒与线圈之间是绝缘的练习3 标有“20Ω 2A”的滑动变阻器,按如图所示连入电路,则下列说法错误的是 A. 该滑动变阻器的最大阻值是20ΩB. 该滑动变阻器允许通过的最大电流是2 AC. 当滑片移动到最右端时,变阻器接入电路的阻值是20ΩD. 当滑片向左移动时,变阻器接入电路的阻值增大二、实验——练习使用滑动变阻器1.连接滑动变阻器连接示意图滑片P向左移动滑片P向右移动阻值变化电流变化阻值变化电流变化  当同时连接上端接线柱或同时连接下端接线柱时,移动滑片,小灯泡的亮度不发生改变,即电阻  未发生  变化。因此,滑动变阻器的错误接法是“  同上同下  ”,正确接法是“  一上一下  ”。练习4 当将滑动变阻器的滑片P向右移动时,图中的哪一种连接方法可使变阻器连入电路部分的电阻增大

部分内容预览




只能预览部分内容,查看全部内容需要下载哦~
