2020秋人教版九年级物理上学期导学案:15.5 串、并联电路中电流的规律(含答案)

ID:135801 2020年09月08日 下载 资料纠错 有奖上传 收藏

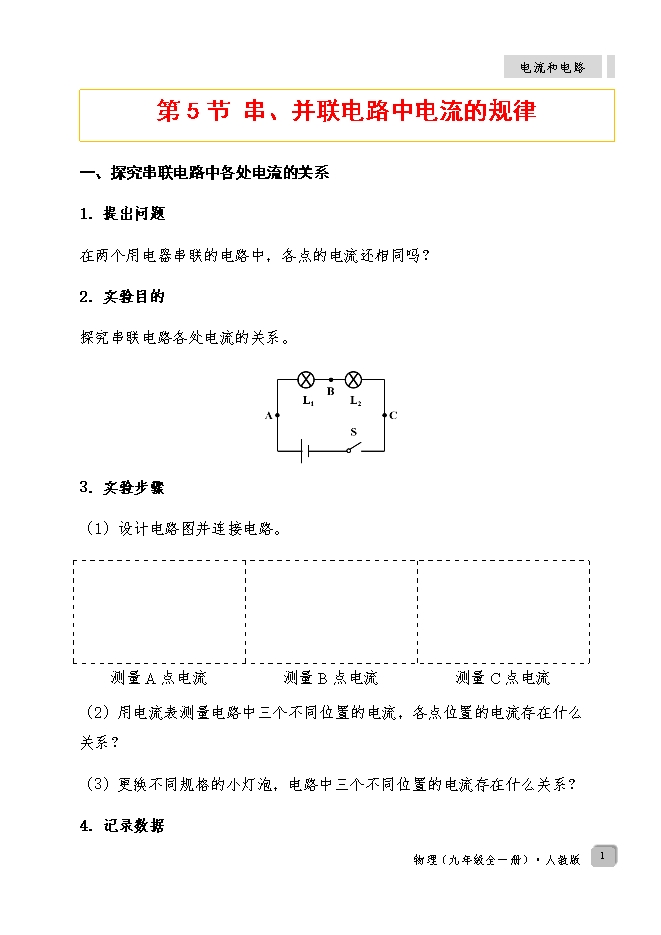

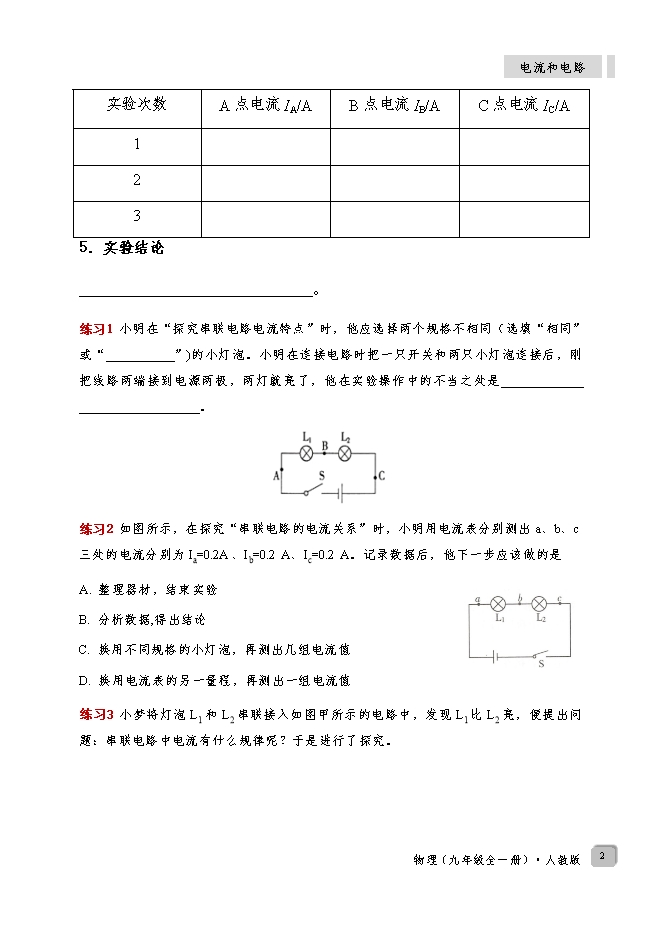

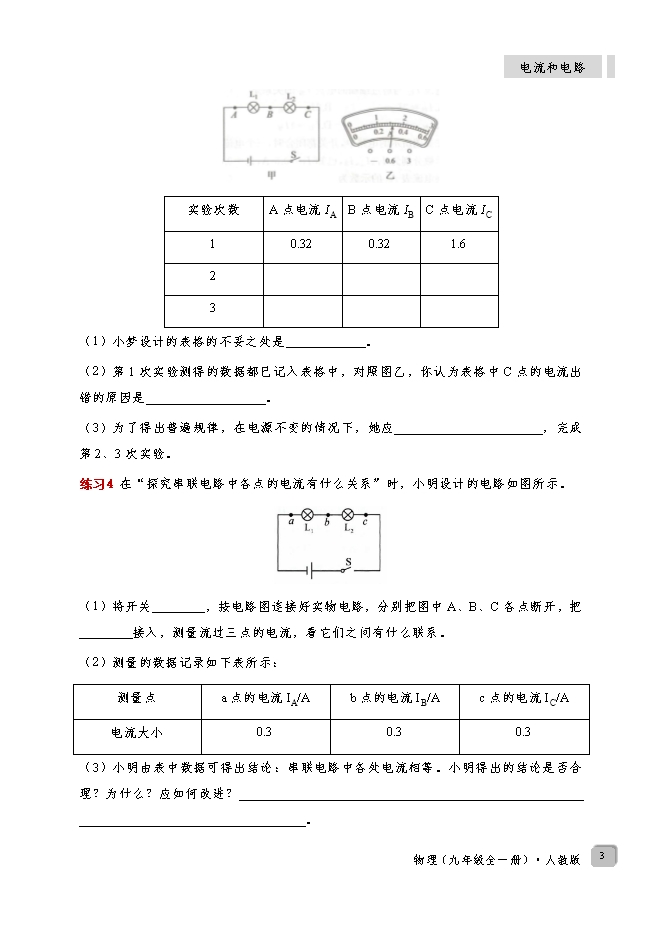

【内容简介】一、探究串联电路中各处电流的关系1.提出问题在两个用电器串联的电路中,各点的电流还相同吗?2.实验目的探究串联电路各处电流的关系。 3.实验步骤(1)设计电路图并连接电路。测量A点电流测量B点电流测量C点电流(2)用电流表测量电路中三个不同位置的电流,各点位置的电流存在什么关系?(3)更换不同规格的小灯泡,电路中三个不同位置的电流存在什么关系?4.记录数据实验次数A点电流IA/AB点电流IB/AC点电流IC/A1235.实验结论  在串联电路中,电流处处相等  。练习1 小明在“探究串联电路电流特点”时,他应选择两个规格不相同(选填“相同”或“  不相同  ”)的小灯泡。小明在连接电路时把一只开关和两只小灯泡连接后,刚把线路两端接到电源两极,两灯就亮了,他在实验操作中的不当之处是  连接电路时开关处于闭合状态  。 练习2 如图所示,在探究“串联电路的电流关系”时,小明用电流表分别测出a、b、c三处的电流分别为Ia=0.2A、Ib=0.2 A、Ic=0.2 A。记录数据后,他下一步应该做的是A. 整理器材,结束实验B. 分析数据,得出结论C. 换用不同规格的小灯泡,再测出几组电流值D. 换用电流表的另一量程,再测出一组电流值 练习3 小梦将灯泡L1和L2串联接入如图甲所示的电路中,发现L1比L2亮,便提出问题:串联电路中电流有什么规律呢?于是进行了探究。
