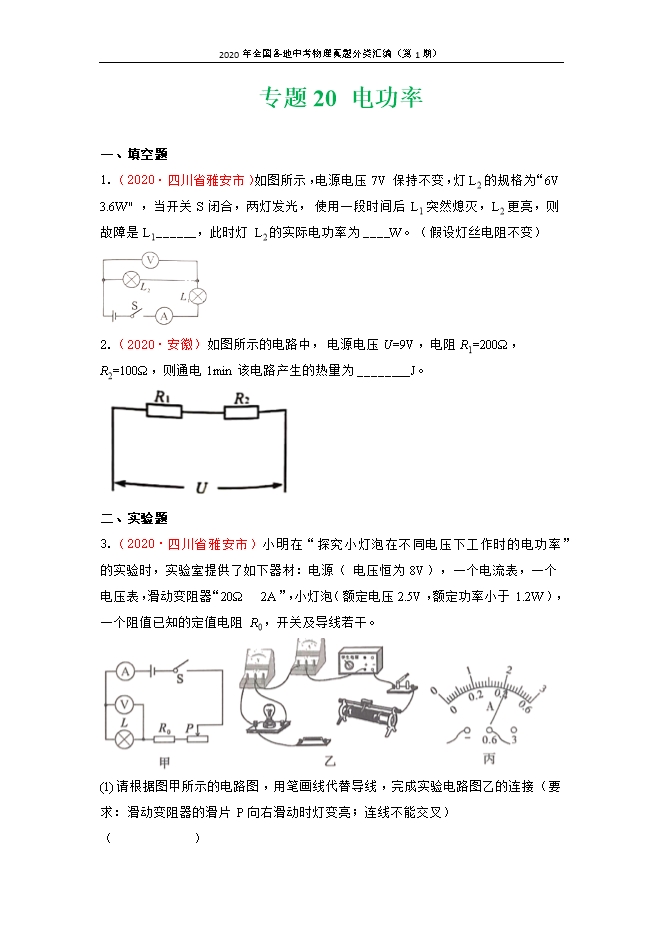

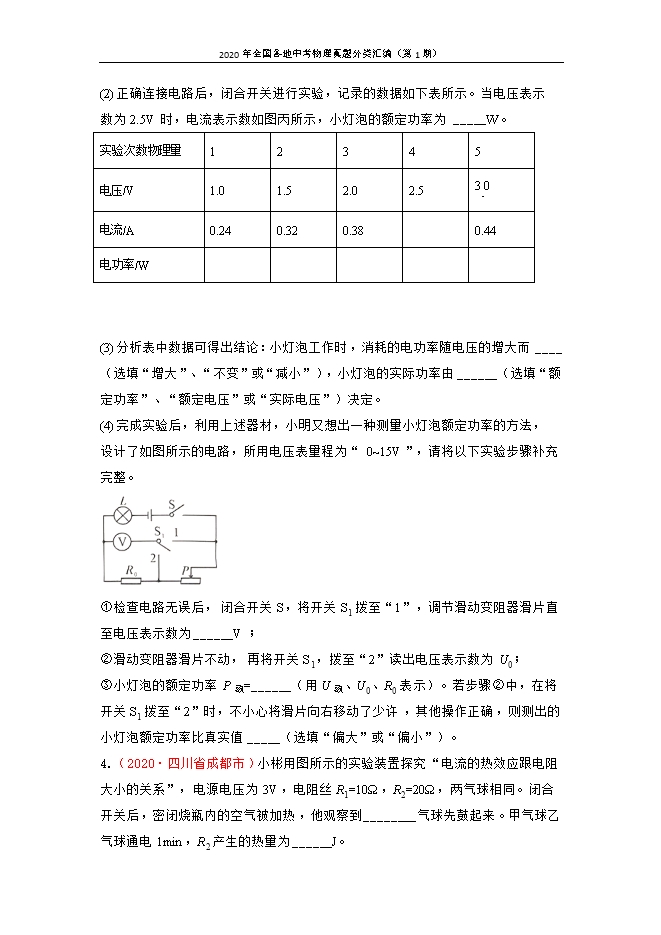

【内容简介】一、填空题1.（2020•四川省雅安市）如图所示，电源电压7V保持不变，灯L2的规格为“6V 3.6W" ，当开关S闭合，两灯发光，使用一段时间后L1突然熄灭，L2更亮，则故障是L1______，此时灯 L2的实际电功率为____W。（假设灯丝电阻不变） 【答案】    (1). 短路    (2). 4.9【解析】【分析】电路故障包括短路和断路：短路时，电路中有电流，并且电流较大；断路时，电路中无电流；先根据 可求得灯L2的电阻，再利用 可求得灯L2的实际电功率。【详解】[1]由图可知，两灯泡串联，若两灯中只有一灯发光，则电路故障一定不是断路，而是另一个灯泡短路，因为是L1突然熄灭，L2更亮，则故障是L1短路。[2]由 可得，灯L2的电阻 当L1短路时，此电路为L2的简单电路，灯L2的实际电功率 2.（2020•安徽）如图所示的电路中，电源电压U=9V，电阻R1=200Ω，R2=100Ω，则通电1min该电路产生的热量为________J。 【答案】16 2【解析】【详解】由电路图可知，两个电阻串联，故电路的电流为 则通电1min该电路产生的热量为 二、实验题3.（2020•四川省雅安市）小明在“探究小灯泡在不同电压下工作时的电功率”的实验时，实验室提供了如下器材：电源（电压恒为8V），一个电流表，一个电压表，滑动变阻器“20Ω   2A”，小灯泡（额定电压2.5V，额定功率小于1.2W），一个阻值已知的定值电阻R0，开关及导线若干。 (1)请根据图甲所示的电路图，用笔画线代替导线，完成实验电路图乙的连接（要求：滑动变阻器的滑片P向右滑动时灯变亮；连线不能交叉）（            ）(2)正确连接电路后，闭合开关进行实验，记录的数据如下表所示。当电压表示数为2.5V时，电流表示数如图丙所示，小灯泡的额定功率为_____W。实验次数物理量12345电压/V1.01.52.02.53 0电流/A0.240.320.380.44电功率/W(3)分析表中数据可得出结论：小灯泡工作时，消耗的电功率随电压的增大而____（选填“增大”、“不变”或“减小”），小灯泡的实际功率由______（选填“额定功率”、“额定电压”或“实际电压”）决定。(4)完成实验后，利用上述器材，小明又想出一种测量小灯泡额定功率的方法，设计了如图所示的电路，所用电压表量程为“0~15V”，请将以下实验步骤补充完整。 ①检查电路无误后，闭合开关S，将开关S1拨至“1”，调节滑动变阻器滑片直至电压表示数为______V ；②滑动变阻器滑片不动，再将开关S1，拨至“2”读出电压表示数为U0；③小灯泡的额定功率P额=______（用U额、U0、R0表示）。若步骤②中，在将开关S1拨至“2”时，不小心将滑片向右移动了少许，其他操作正确，则测出的小灯泡额定功率比真实值_____（选填“偏大”或“偏小”）。【答案】    (1). 如图，正确连线，滑动变阻器接线柱接正确1分
