2020年全国各地中考物理真题分类汇编(第1期):专题17 电流和电路(原卷版和解析版)

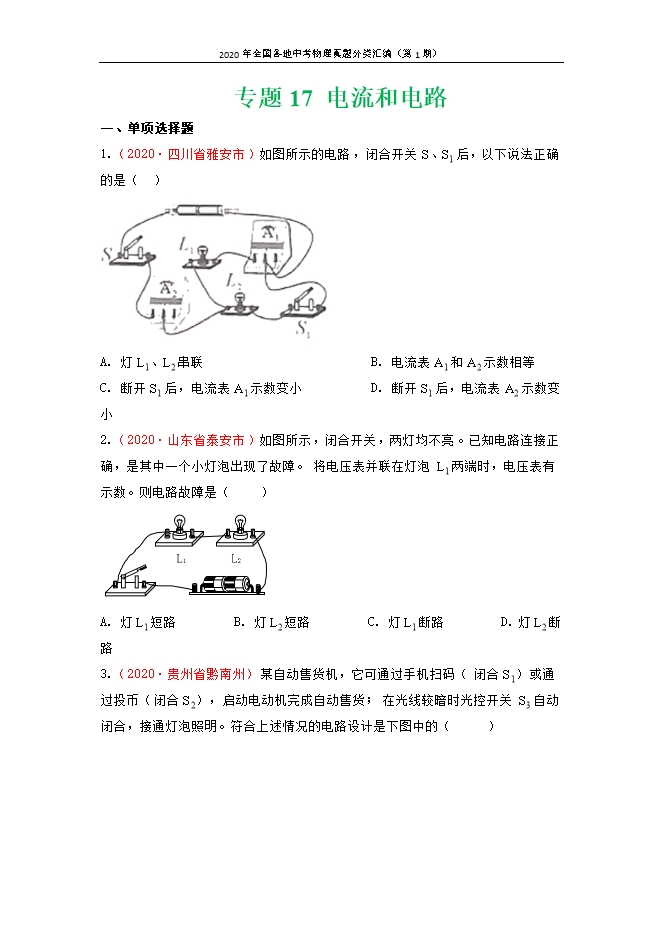

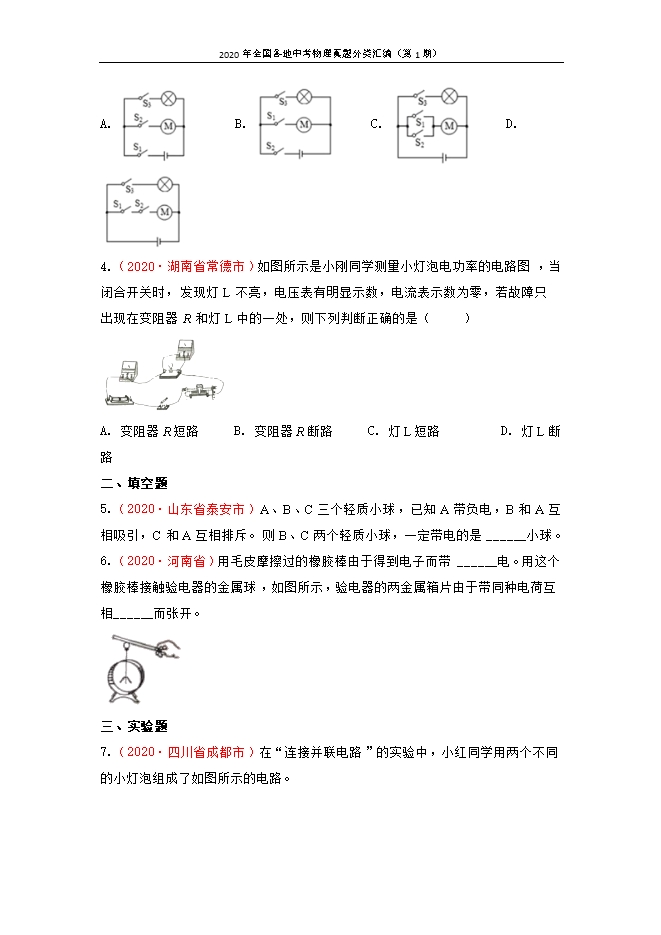

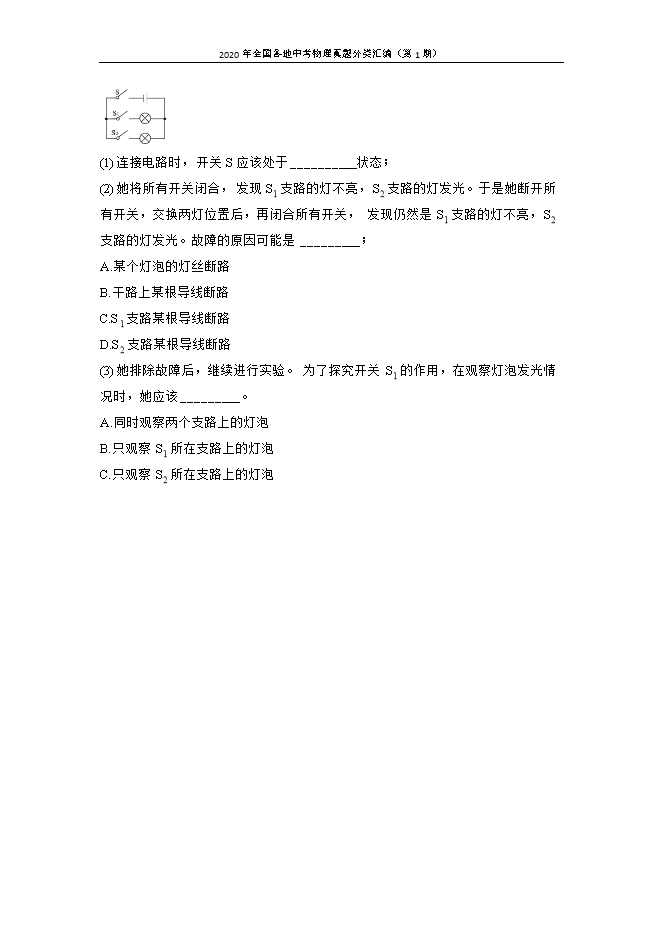

【内容简介】一、单项选择题1.(2020•四川省雅安市)如图所示的电路,闭合开关S、S1后,以下说法正确的是( ) A. 灯L1、L2串联B. 电流表A1和A2示数相等C. 断开S1后,电流表A1示数变小D. 断开S1后,电流表A2示数变小【答案】D【解析】【分析】电路元件的连接有串联和并联两种方式:由于串联电路只有一条电流路径,流过一个元件的电流同时流过另一个元件,因此各元件相互影响;而并联电路中有多条支路,所以各元件独立工作、互不影响,据此判断两灯泡的连接方式,再根据电流表与被测电路元件串联判断测量的电路元件,根据并联电路中各支路独立工作、互不影响可知,开关S1断开时电流表A2的示数变化。【详解】A.由图知,闭合开关S、S1后,A1、L1在同一支路上,L2 、S1在一个支路上,所以L1与L2并联,故A错误;B.A1支路上测L1的电流, A2测干路电流,则电流表A1的示数小于A2示数,故B错误;CD.当开关S1断开时,L2所在支路断路,电流变为0,由并联电路的特点可知,L1所在支路的电流不受影响,即电流表A1示数不变,而干路电流变小,因此电流表A2的示数变小,故C错误、D正确。故选D。2.(2020•山东省泰安市)如图所示,闭合开关,两灯均不亮。已知电路连接正确,是其中一个小灯泡出现了故障。将电压表并联在灯泡L1两端时,电压表有示数。则电路故障是( ) A. 灯L1短路B. 灯L2短路C. 灯L1断路D. 灯L2断路【答案】C【解析】【详解】AB.灯L1短路或灯L2短路,另一个灯泡发光,题目中两灯均不亮,故AB不符合题意;C.灯L1断路,两灯均不亮,将电压表并联在灯泡L1两端时,相当于电压表和灯泡L2串联,电压表有示数,故C符合题意;D.灯L2断路,两灯均不亮,将电压表并联在灯泡L1两端时,电压表断路,电压表没有示数,故D不符合题意。故选C。3.(2020•贵州省黔南州)某自动售货机,它可通过手机扫码(闭合S1)或通过投币(闭合S2),启动电动机完成自动售货;在光线较暗时光控开关S3自动闭合,接通灯泡照明。符合上述情况的电路设计是下图中的( )A. B. C. D. 【答案】C【解析】【详解】由题意可知,通过手机扫码使开关S1闭合或通过投币使开关S2闭合都能启动电动机完成自动售货,由并联电路中各支路独立工作、互不影响可知,开关S1和开关S2应并联共同控制电动机;由题知,在光线较暗时光控开关S3自动闭合,接通灯泡照明,则灯泡与电动机并联能独立工作,且只由光控开关S3控制,综上结合选项可知,只有C图符合题意。故选C。4.(2020•湖南省常德市)如图所示是小刚同学测量小灯泡电功率的电路图,当闭合开关时,发现灯L不亮,电压表有明显示数,电流表示数为零,若故障只出现在变阻器R和灯L中的一处,则下列判断正确的是( ) A. 变阻器R短路B. 变阻器R断路C. 灯L短路D. 灯L断路【答案】D【解析】【详解】由电路图知,滑动变阻器R和灯L串联,电压表测灯两端的电压,闭合开关时,灯不亮,且电流表无示数,则电路中出现了断路,而电压表有明显示数,意味着电压表与电源是接通的,故出现的故障是灯L断路了。故ABC错误,D正确。故选D。
只能预览部分内容,查看全部内容需要下载哦~
