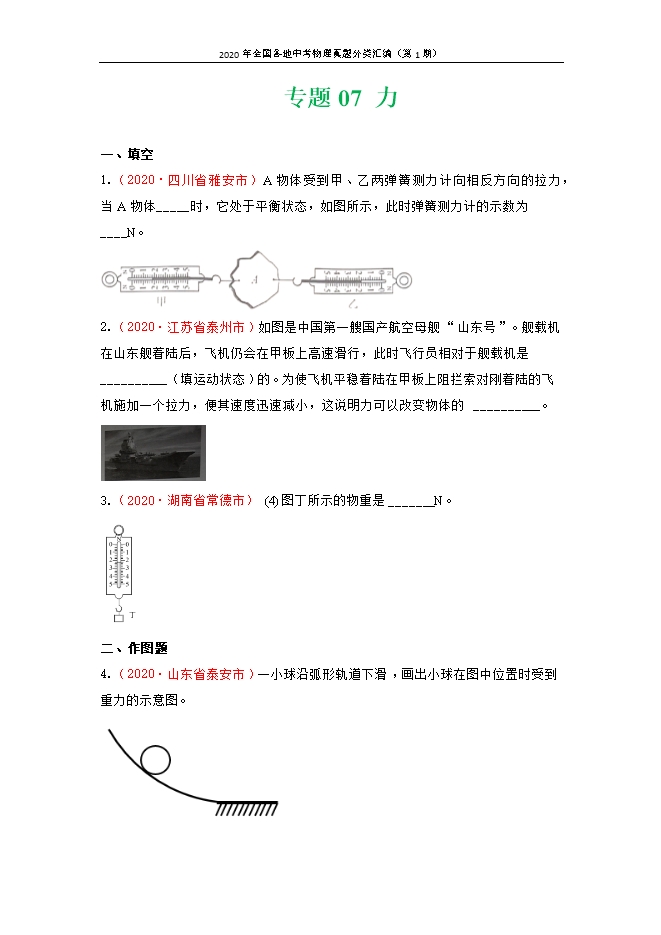

【内容简介】一、填空1.（2020•四川省雅安市）A物体受到甲、乙两弹簧测力计向相反方向的拉力，当A物体_____时，它处于平衡状态，如图所示，此时弹簧测力计的示数为____N。 【答案】    (1). 静止（或匀速直线运动）    (2). 1.8【解析】【分析】弹簧测力计使用时，总是处于静止状态或匀速直线运动状态，此时弹簧测力计处于平衡状态，受到的就是一对平衡力，平衡力的大小相等、方向相反；可以分别以其中一个弹簧测力计为研究对象进行受力分析，测力计的示数等于某一个力的大小；弹簧测力计显示的是弹簧挂钩上所受到的拉力的大小，吊环上的作用力起固定作用。【详解】[1]A物体受到甲、乙两弹簧测力计向相反方向的拉力，当A物体静止（或匀速直线运动）时，它处于平衡状态。[2]以左侧弹簧测力计为研究对象，测力计处于平衡状态，受到一对为1.8N的平衡力，弹簧测力计的示数等于1.8N；同理以右侧弹簧测力计为研究对象，测力计处于平衡状态，受到一对为1.8N的平衡力，弹簧测力计的示数仍为1.8N。2.（2020•江苏省泰州市）如图是中国第一艘国产航空母舰“山东号”。舰载机在山东舰着陆后，飞机仍会在甲板上高速滑行，此时飞行员相对于舰载机是__________（填运动状态）的。为使飞机平稳着陆在甲板上阻拦索对刚着陆的飞机施加一个拉力，便其速度迅速减小，这说明力可以改变物体的__________。 【答案】    (1). 静止    (2). 运动状态【解析】【详解】[1]当在甲板上高速滑行时，飞行员相对于舰载机之间的位置没有发生改变，所以此时飞行员相对于舰载机是静止的。[2]当舰载机着舰后精确钩住阻拦索后，便其速度迅速减小，这是由于力可以改变物体的运动状态。3.（2020•湖南省常德市） (4)图丁所示的物重是_______N。 【答案】 (4). 2.2【解析】【详解】(4)[4]如图丙所示，弹簧测力计的分度值为0.2N，弹簧测立计示数为2.2N。二、作图题4.（2020•山东省泰安市）一小球沿弧形轨道下滑，画出小球在图中位置时受到重力的示意图。 【答案】 【解析】【详解】重力作用点在小球的球心，过重心作竖直向下的线段，在线段的末尾标出力的方向，如图所示： 5.（2020•山东省济宁市）请在图中画出跳水运动员对跳板的压力。 【答案】 【解析】【详解】跳水运动员对跳板的压力竖直向下，如下图所示  6.（2020•江苏省连云港市）如图所示，物体A放在B上，在水平拉力F作用下一起向右做匀速直线运动，不计空气阻力，画出物体A的受力示意图。 .........
