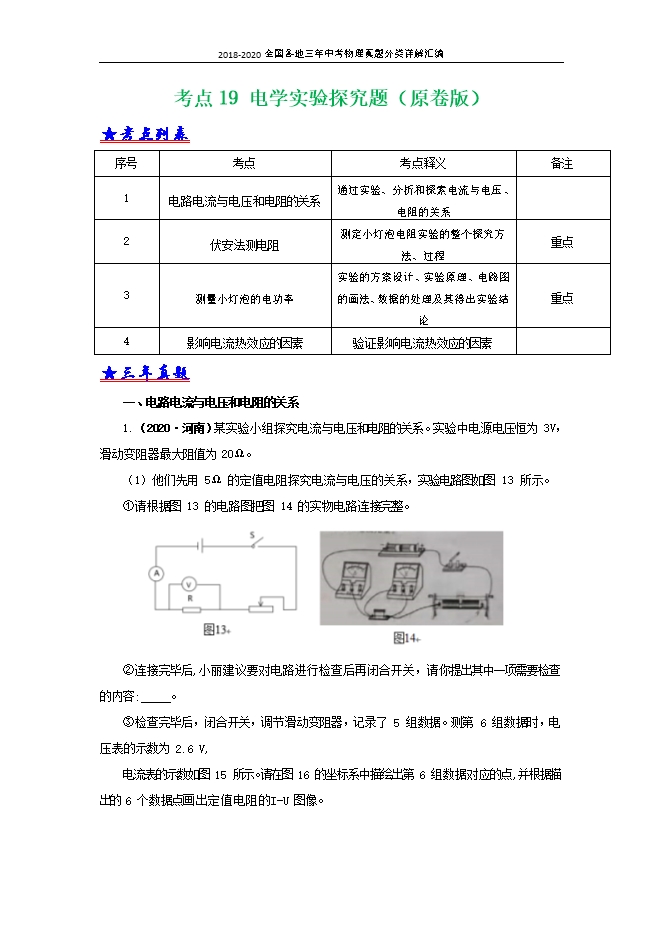

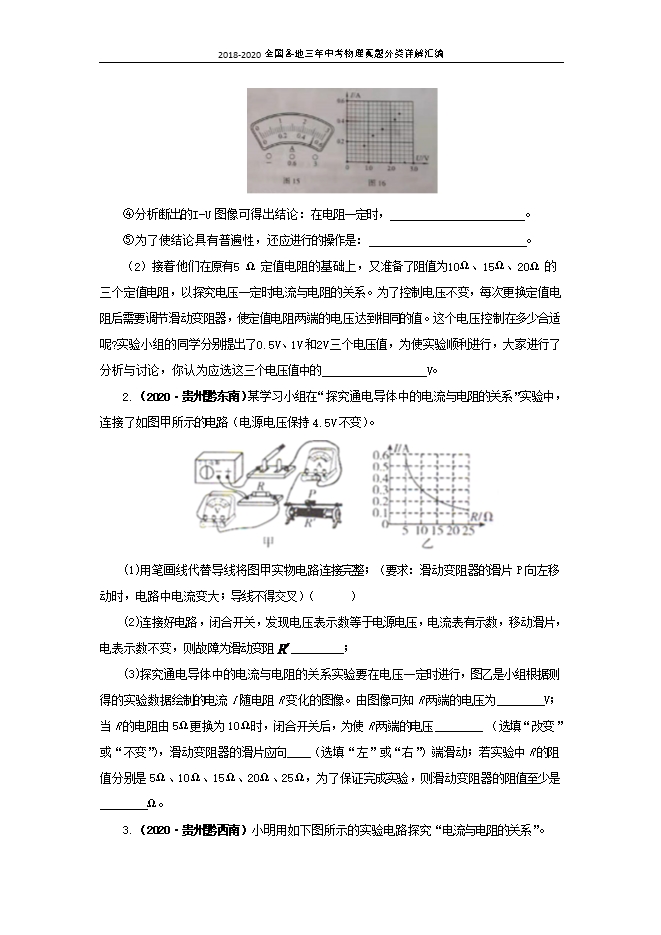

【内容简介】★考点列表序号考点考点释义备注1电路电流与电压和电阻的关系通过实验、分析和探索电流与电压、电阻的关系2伏安法测电阻测定小灯泡电阻实验的整个探究方法、过程重点3测量小灯泡的电功率实验的方案设计、实验原理、电路图的画法、数据的处理及其得出实验结论重点4影响电流热效应的因素验证影响电流热效应的因素★三年真题一、电路电流与电压和电阻的关系1.（2020•河南）某实验小组探究电流与电压和电阻的关系。实验中电源电压恒为 3V，滑动变阻器最大阻值为 20Ω。（1）他们先用 5Ω 的定值电阻探究电流与电压的关系，实验电路图如图 13 所示。①请根据图 13 的电路图把图 14 的实物电路连接完整。 ②连接完毕后,小丽建议要对电路进行检查后再闭合开关，请你提出其中一项需要检查的内容: 。③检查完毕后，闭合开关，调节滑动变阻器，记录了 5 组数据。测第 6 组数据时，电压表的示数为 2.6 V,电流表的示数如图 15 所示。请在图 16 的坐标系中描绘出第 6 组数据对应的点,并根据描出的 6 个数据点画出定值电阻的I-U 图像。 ④分析断出的 I-U 图像可得出结论：在电阻一定时，                       。⑤为了使结论具有普遍性，还应进行的操作是：                           。（2）接着他们在原有 5 Ω 定值电阻的基础上，又准备了阻值为 10Ω、15Ω、20Ω 的三个定值电阻，以探究电压一定时电流与电阻的关系。为了控制电压不变，每次更换定值电阻后需要调节滑动变阻器，使定值电阻两端的电压达到相同的值。这个电压控制在多少合适呢?实验小组的同学分别提出了 0.5V、1V 和 2V 三个电压值，为使实验顺利进行，大家进行了分析与讨论，你认为应选这三个电压值中的                  V。【答案】（1）①如图；②滑动变阻器是否在最大阻值处；③如图；④电流与电压成正比。⑤更换阻值不同的定值电阻进行多次实验；（2）2V。【解析】（1）①滑动变阻器遵循“一上一下”链接原则，并且根据电路图，滑片向左移动，滑变电阻变小，滑变右上已经连接，所以应该连接左下接线柱，导线另一端可以连接到定值电阻右侧，或者电压表 3V 接线柱上。 ②电路闭合前要检查滑动变阻器是否在最大阻值处，防止电路中电流过大损坏电路元件。 ③根据读数，电流为 0.52A，图像如上图。④根据图像可知，当电阻一定是，通过导体的电流与导体两端电压成正比。⑤为了具有普遍性，我们应该更换阻值不同的定值电阻，多次实验（2）根据串联分压原则，滑动变阻器最大阻值为 20Ω，定值电阻最大阻值为 20Ω，电源电压为 3V，所以，当定值为 20Ω 时，最小电压为 1.5V，故定值电阻只能选择 2V 的电压保持不变。
