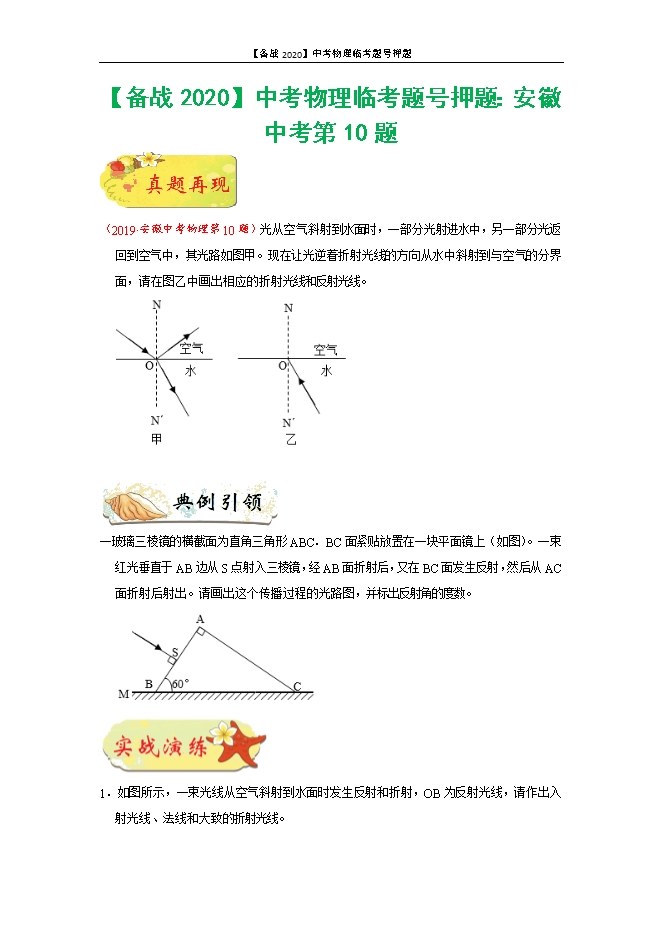

【内容简介】光从空气斜射到水面时，一部分光射进水中，另一部分光返回到空气中，其光路如图甲。现在让光逆着折射光线的方向从水中斜射到与空气的分界面，请在图乙中画出相应的折射光线和反射光线。 【答案】见解析【解析】图中已经过入射点O作出垂直于界面的法线，根据反射角等于入射角在水中法线的另一侧画出反射光线；光从水斜射入空气中，根据折射角大于入射角画出折射光线，折射光线要比原来远离法线。如图所示：  一玻璃三棱镜的横截面为直角三角形ABC．BC面紧贴放置在一块平面镜上（如图）。一束红光垂直于AB边从S点射入三棱镜，经AB面折射后，又在BC面发生反射，然后从AC面折射后射出。请画出这个传播过程的光路图，并标出反射角的度数。 【答案】见解析【解析】光从空气垂直入射到玻璃界面上，传播方向不变；当光线射到镜面BC上时发生反射，反射角等于入射角，根据几何知识可得，反射角等于60°；当光从玻璃斜射入空气中时，折射角大于入射角，折射光线将远离法线。在作图时，注意先做出法线。如图乙所示：  1．如图所示，一束光线从空气斜射到水面时发生反射和折射，OB为反射光线，请作出入射光线、法线和大致的折射光线。 【答案】见解析【解析】如图所示，当一束光线从空气斜射到水面时发生反射与折射，OB为反射光线。光发生反射时，反射光线与入射光线分居在法线两侧，且反射角与入射角相等。当光发生折射时，反射光线与入射光线分居在法线两侧，因为光从空气斜射入水中，所以折射角小于入射角。如图所示： 2．如图所示，玻璃砖的横截面为直角三角形，一束光从玻璃砖AB面垂直射入玻璃砖后，将在AC面发生反射和折射，请画出光在玻璃砖AC面发生反射和折射的光路图。 【答案】见解析【解析】光从空气垂直入射到玻璃界面上，传播方向不变，然后过入射点垂直于AC面作出法线，当光从玻璃斜射入空气中时，折射角大于入射角，折射光线将远离法线，首先过入射点垂直于AC面作出法线，然后根据反射角等于入射角作出反射光线，如图所示：......
