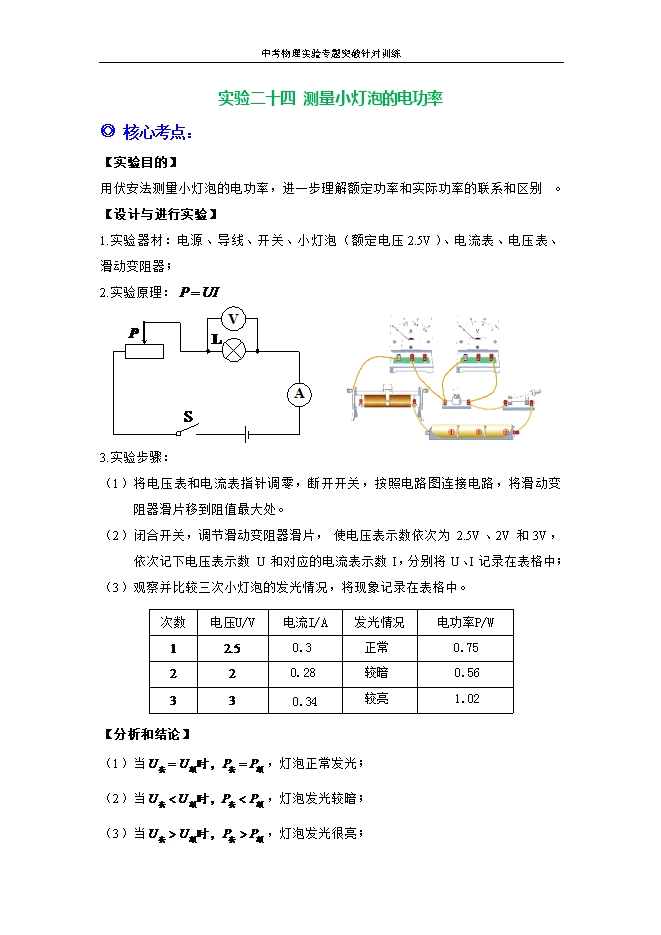

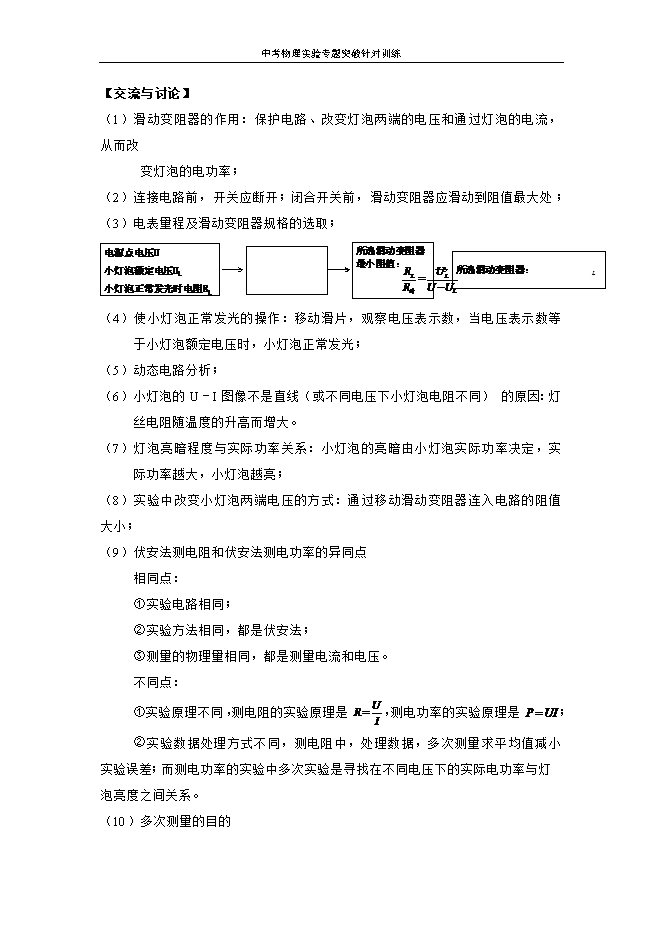

【内容简介】【实验目的】用伏安法测量小灯泡的电功率，进一步理解额定功率和实际功率的联系和区别。【设计与进行实验】1.实验器材：电源、导线、开关、小灯泡（额定电压2.5V）、电流表、电压表、滑动变阻器；2.实验原理：       3.实验步骤：（1）将电压表和电流表指针调零，断开开关，按照电路图连接电路，将滑动变阻器滑片移到阻值最大处。（2）闭合开关，调节滑动变阻器滑片，使电压表示数依次为2.5V、2V和3V，依次记下电压表示数U和对应的电流表示数I，分别将U、I记录在表格中；（3）观察并比较三次小灯泡的发光情况，将现象记录在表格中。 【分析和结论】（1）当 ，灯泡正常发光；（2）当 ，灯泡发光较暗；（3）当 ，灯泡发光很亮；【交流与讨论】（1）滑动变阻器的作用：保护电路、改变灯泡两端的电压和通过灯泡的电流，从而改变灯泡的电功率；（2）连接电路前，开关应断开；闭合开关前，滑动变阻器应滑动到阻值最大处；（3）电表量程及滑动变阻器规格的选取； （4）使小灯泡正常发光的操作：移动滑片，观察电压表示数，当电压表示数等于小灯泡额定电压时，小灯泡正常发光；（5）动态电路分析；（6）小灯泡的U－I图像不是直线（或不同电压下小灯泡电阻不同）的原因：灯丝电阻随温度的升高而增大。（7）灯泡亮暗程度与实际功率关系：小灯泡的亮暗由小灯泡实际功率决定，实际功率越大，小灯泡越亮；（8）实验中改变小灯泡两端电压的方式：通过移动滑动变阻器连入电路的阻值大小；（9）伏安法测电阻和伏安法测电功率的异同点相同点：......
