2020物理中考二轮满分冲刺重难点习题课件:15 欧姆定律(共27张PPT)

ID:133340 2020年07月05日 资料纠错 有奖上传 收藏

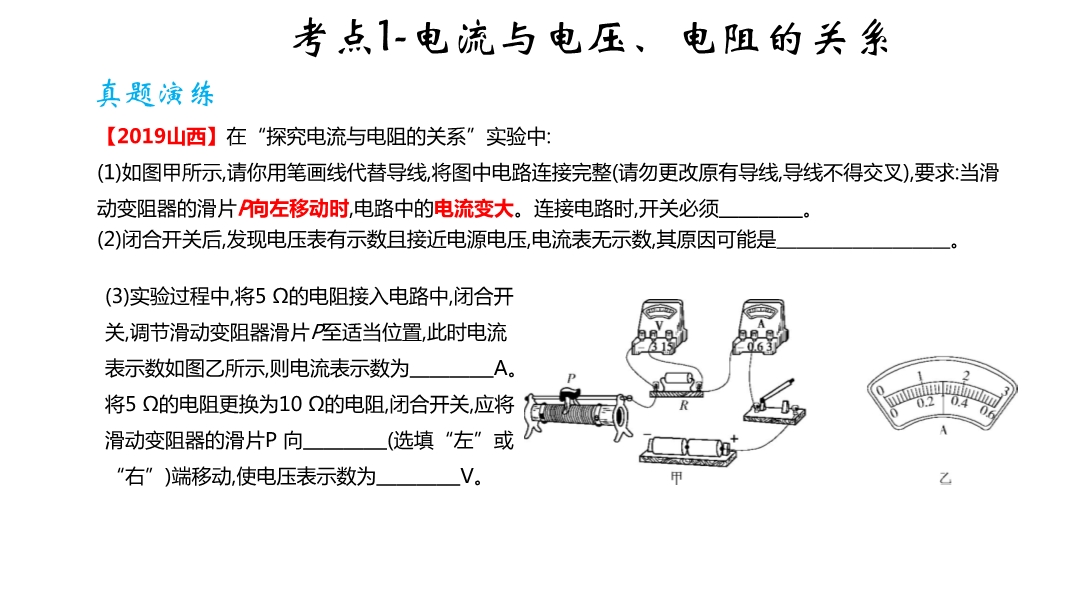

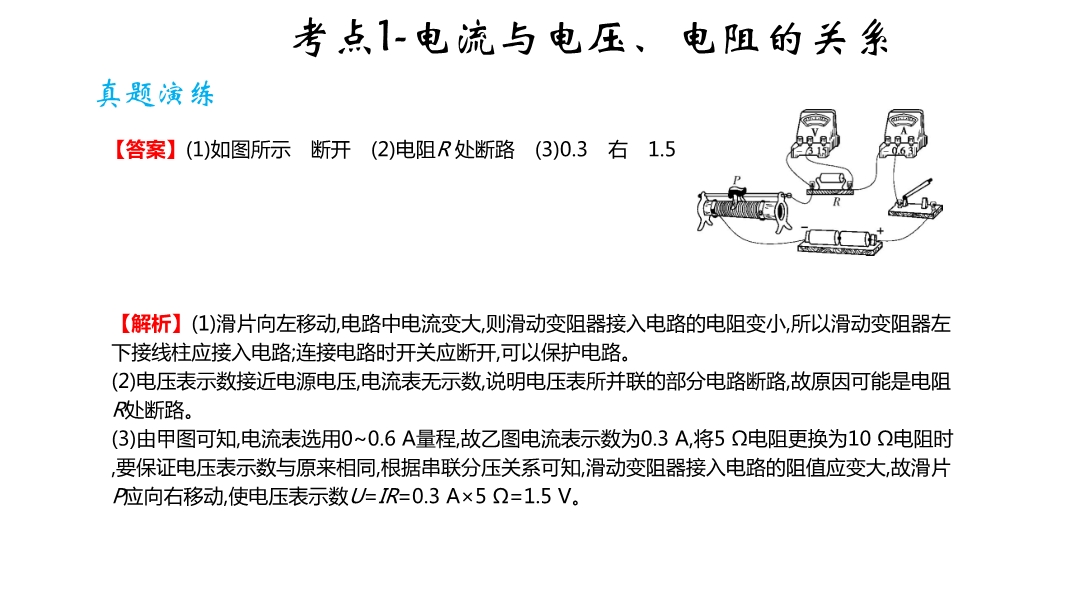

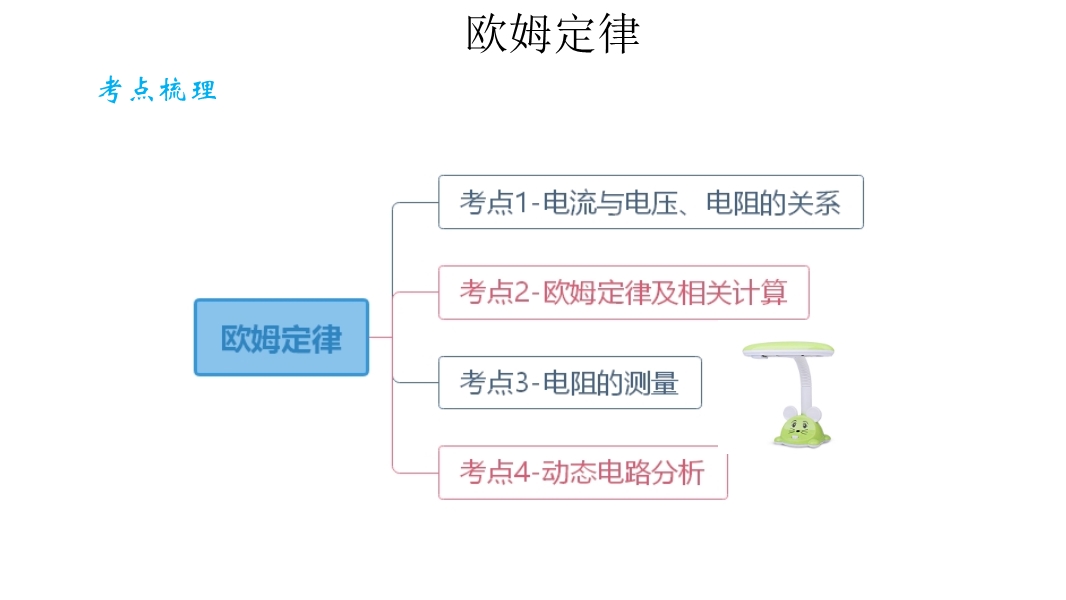

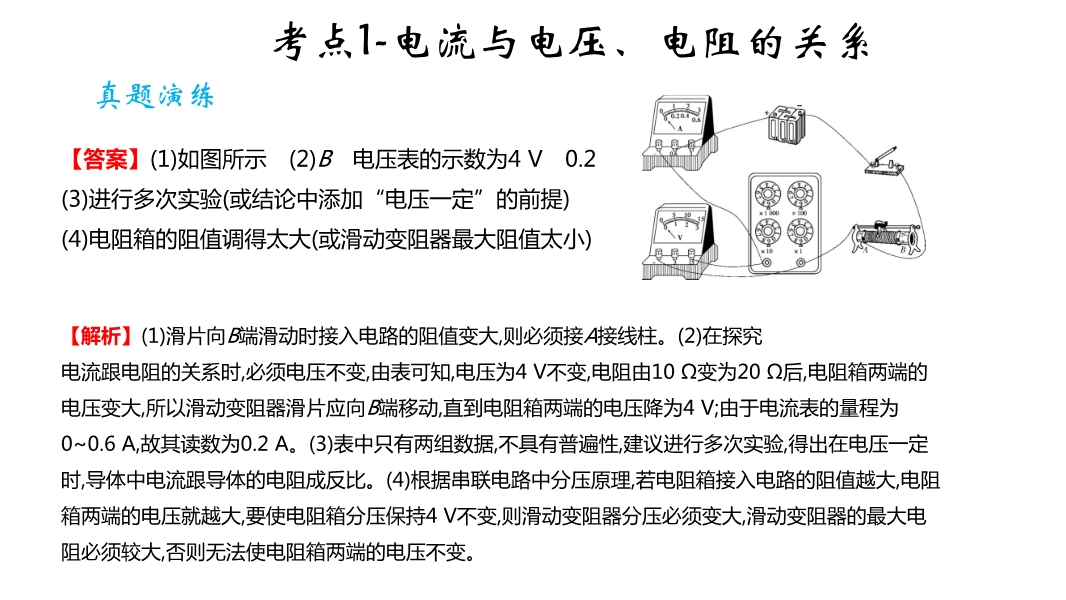

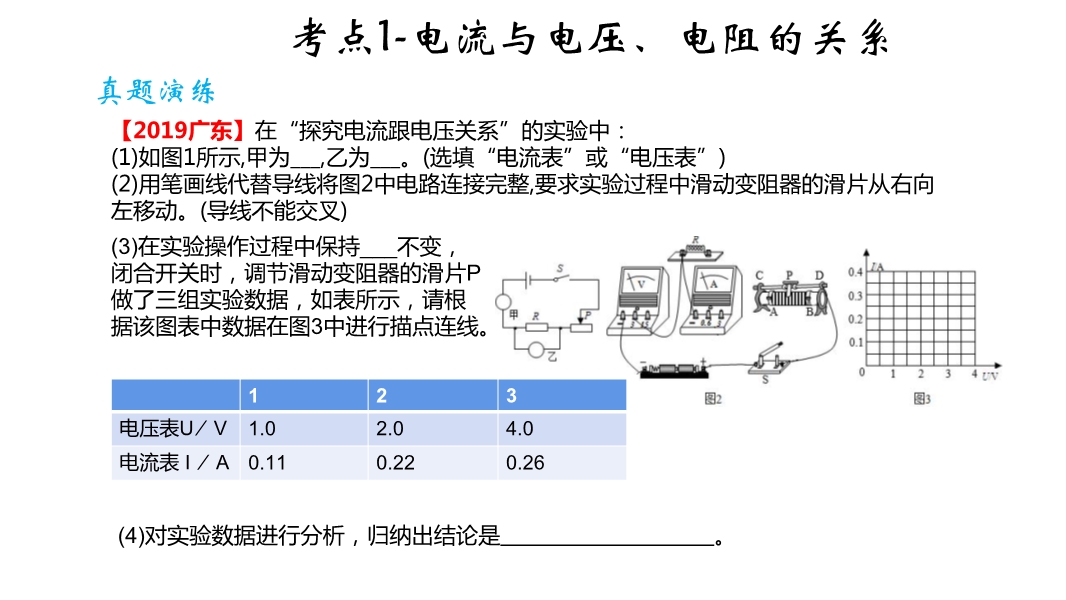

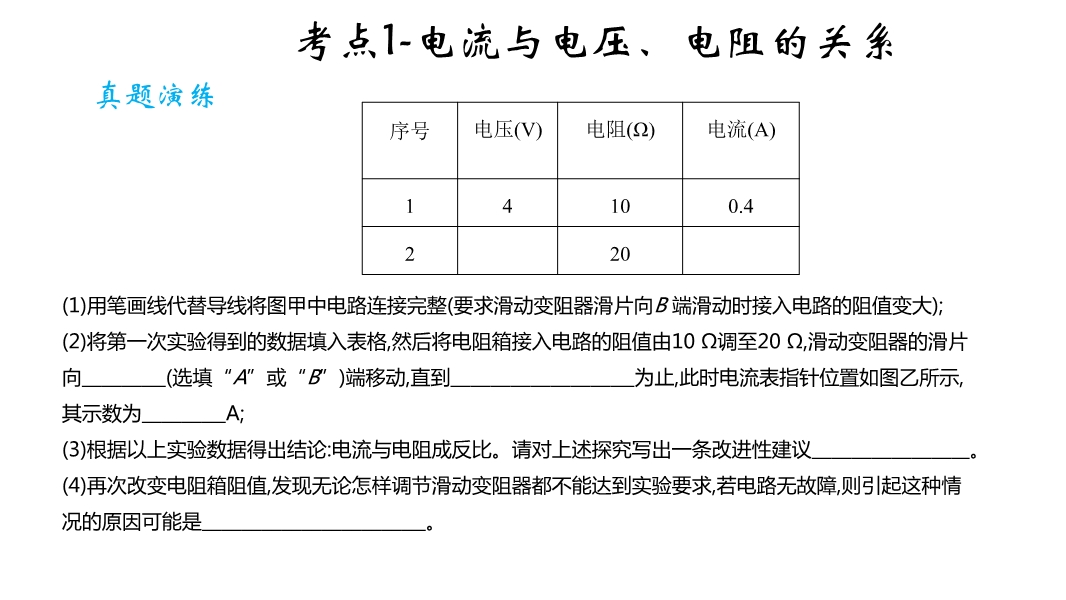

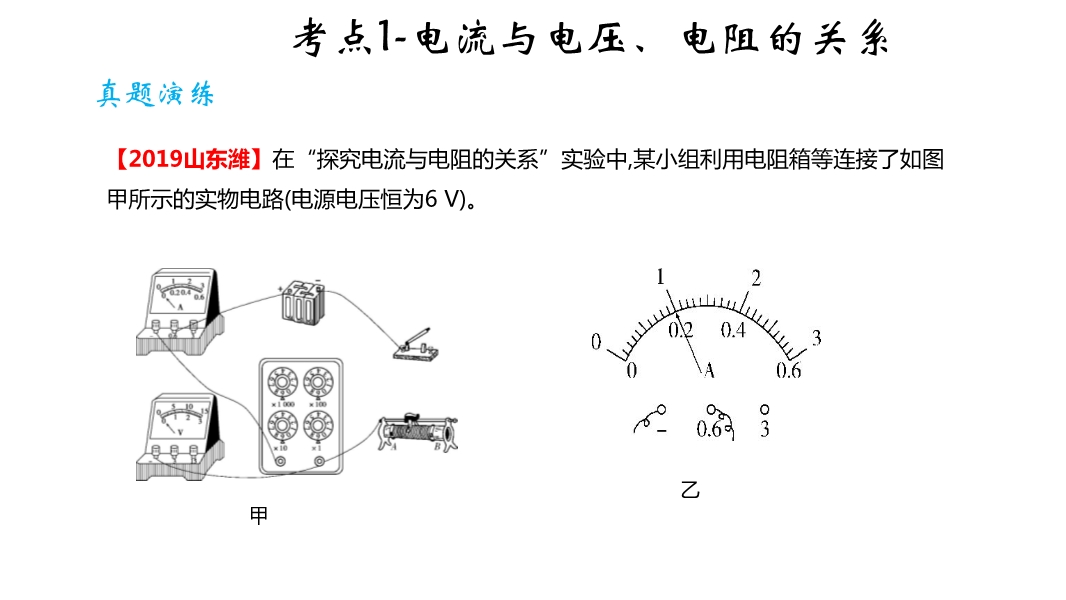

【内容简介】考点1-电流与电压、电阻的关系【2019山西】在“探究电流与电阻的关系”实验中:(1)如图甲所示,请你用笔画线代替导线,将图中电路连接完整(请勿更改原有导线,导线不得交叉),要求:当滑动变阻器的滑片P向左移动时,电路中的电流变大。连接电路时,开关必须       。(2)闭合开关后,发现电压表有示数且接近电源电压,电流表无示数,其原因可能是            (3)实验过程中,将5 Ω的电阻接入电路中,闭合开关,调节滑动变阻器滑片P至适当位置,此时电流表示数如图乙所示,则电流表示数为       A。将5 Ω的电阻更换为10 Ω的电阻,闭合开关,应将滑动变阻器的滑片P 向       (选填“左”或“右”)端移动,使电压表示数为       V。【答案】(1)如图所示 断开 (2)电阻R 处断路 (3)0.3 右 1.5【解析】(1)滑片向左移动,电路中电流变大,则滑动变阻器接入电路的电阻变小,所以滑动变阻器左下接线柱应接入电路;连接电路时开关应断开,可以保护电路。(2)电压表示数接近电源电压,电流表无示数,说明电压表所并联的部分电路断路,故原因可能是电阻R处断路。(3)由甲图可知,电流表选用0~0.6 A量程,故乙图电流表示数为0.3 A,将5 Ω电阻更换为10 Ω电阻时,要保证电压表示数与原来相同,根据串联分压关系可知,滑动变阻器接入电路的阻值应变大,故滑片P应向右移动,使电压表示数U=IR=0.3 A×5 Ω=1.5 V。
