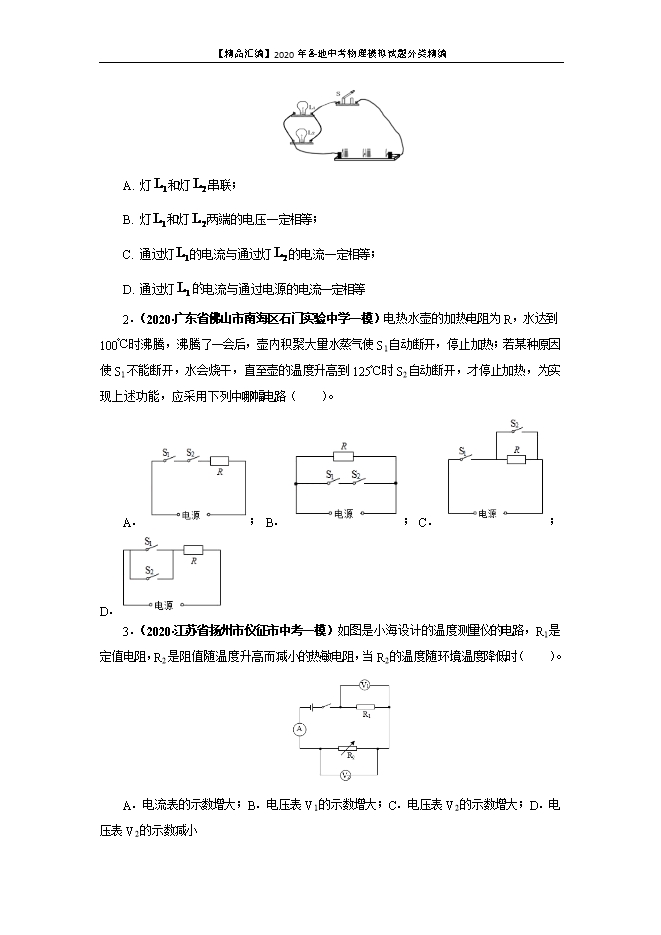

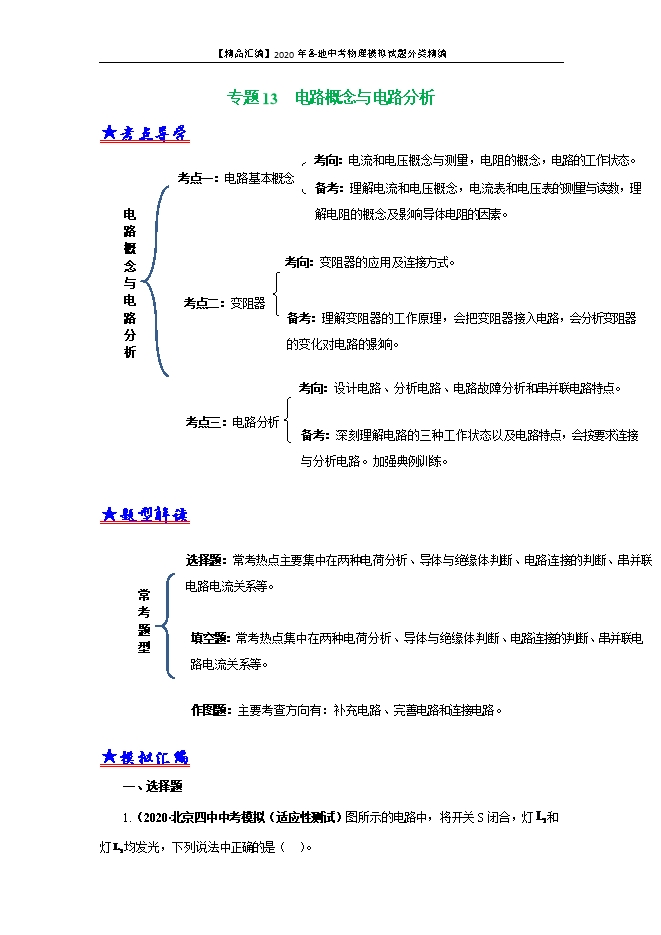

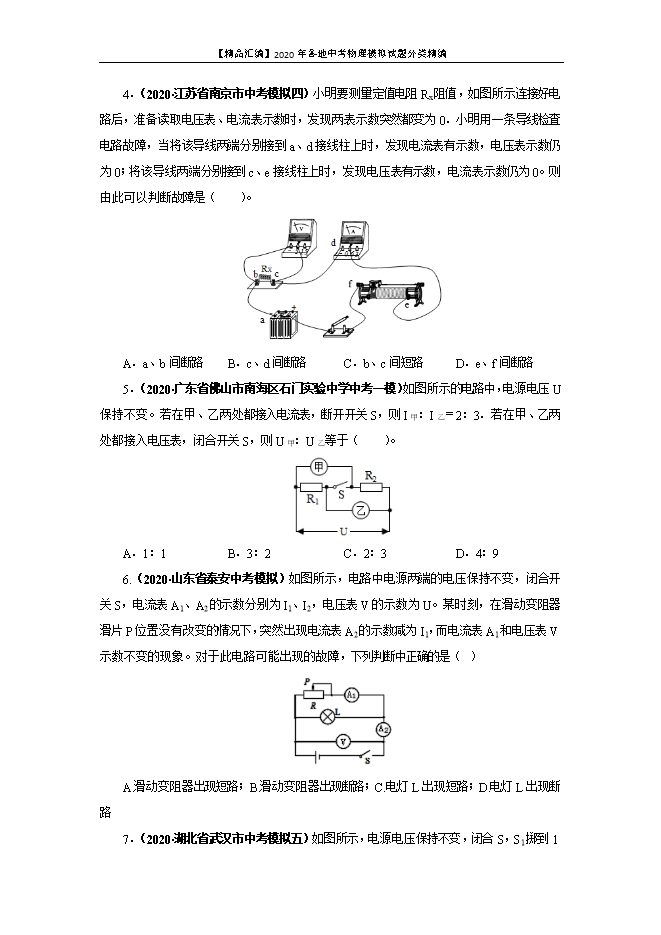

【内容简介】一、选择题1.（2020•北京四中中考模拟（适应性测试）图所示的电路中，将开关S闭合，灯 和灯 均发光，下列说法中正确的是（  ）。 A. 灯 和灯 串联；B. 灯 和灯 两端的电压一定相等；C. 通过灯 的电流与通过灯 的电流一定相等；D. 通过灯  电流与通过电源的电流一定相等【答案】B。【解析】AB．由电路图可知，两灯泡并列连接，此时各支路两端的电压一定相等，即灯L1和灯L2两端的电压一定相等，故B正确、A错误；C．由电路图可知，两灯泡并列连接，当两灯泡的规格相同时，通过灯泡的电流相等，若两灯泡的规格不同，则通过两灯光的电流不相等，故C错误；D．由电路图可知，两灯泡并列连接，电源的电流是两条支路的电流之和，通过灯 的电流比通过电源的电流小，故D错误。故选B。2．（2020•广东省佛山市南海区石门实验中学一模）电热水壶的加热电阻为R，水达到100℃时沸腾，沸腾了一会后，壶内积聚大量水蒸气使S1自动断开，停止加热；若某种原因使S1不能断开，水会烧干，直至壶的温度升高到125℃时S2自动断开，才停止加热，为实现上述功能，应采用下列中哪幅电路（　　）。A． ；B． ；C． ；D． 【答案】A。【解析】经分析可知，开关S1、S2串联，共同控制加热电阻。A．由电路图可知，开关S1、S2串联，共同控制加热电阻，符合题意，故A正确；B．由电路图可知，开关S1、S2均闭合时，会造成电源短路，故B错误；C．由电路图可知，开关S1、S2均闭合时，会造成电源短路，故C错误；D．由电路图可知，开关S1、S2并联，壶内积聚大量水蒸气使S1自动断开，不能停止加热，故D错误。故选A。3．（2020•江苏省扬州市仪征市中考一模）如图是小海设计的温度测量仪的电路，R1是定值电阻，R2是阻值随温度升高而减小的热敏电阻，当R2的温度随环境温度降低时（　　）。 A．电流表的示数增大；B．电压表V1的示数增大；C．电压表V2的示数增大；D．电压表V2的示数减小【答案】C。【解析】由电路图可知，R1与R2串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，电流表测电路中的电流。因热敏电阻R2的阻值随温度升高而减小，所以，当R2的温度随环境温度降低时，R2的阻值变大，电路的总电阻变大，由I＝ 可知，电路中的电流变小，即电流表的示数减小，故A错误；由U＝IR可知，定值电阻R1两端的电压变小，即电压表V1的示数减小，故B错误；因串联电路中总电压等于各分电压之和，所以，R2两端的电压变大，即电压表V2的示数增大，故C正确、D错误。故选C。4．（2020•江苏省南京市中考模拟四）小明要测量定值电阻Rx阻值，如图所示连接好电路后，准备读取电压表、电流表示数时，发现两表示数突然都变为0．小明用一条导线检査电路故障，当将该导线两端分别接到a、d接线柱上时，发现电流表有示数，电压表示数仍为0；将该导线两端分别接到c、e接线柱上时，发现电压表有示数，电流表示数仍为0。则由此可以判断故障是（　　）。
