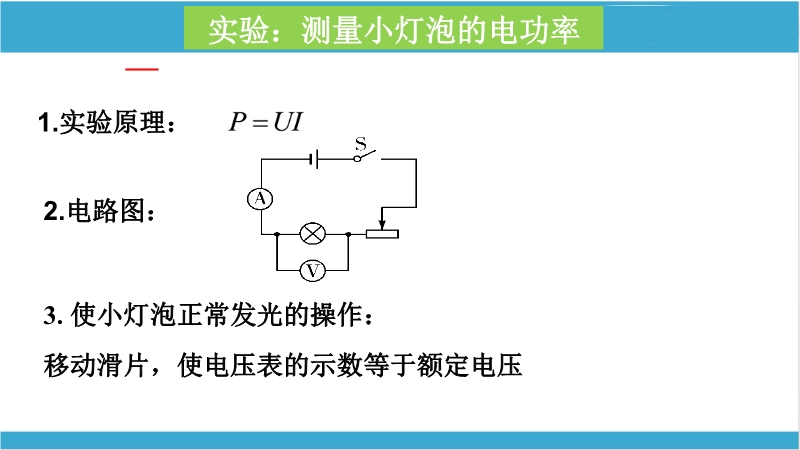

【内容简介】1．（2019•恩施州）在测量小灯泡额定功率的实验中，电源电压为6V，现有一个额定电压为2.5V，电阻大约为10Ω的小灯泡，实验电路如图。 （1）实验室里有规格为甲“10Ω1A”和乙“50Ω1A”的滑动变阻器，为了完成该实验，你认为应该选择（选填“甲”、“乙”）滑动变阻器。（2）在实验器材选择无误，电路连接正确的情况下，闭合开关，电压表和电流表都有示数，小灯泡不亮，其原因是。调整电路正常后，在调节滑动变阻器的过程中，灯泡突然熄灭，电流表示数突然变为0，电压表的指针偏转超过最大刻度，你判断故障可能是。（3）请根据实验数据绘出的小灯泡的I﹣U图象，计算出小灯泡的额定功率是W。2．（2019•雅安）在“测定小灯泡额定功率”的实验中，电源电压为6V，小灯泡的额定电压为3.8V。（1）请在图甲中用笔画线代替导线，完成电路连接； （2）闭合开关，在将滑动变阻器的滑片从一端缓慢移到另一端的过程中，发现电压表示数U与滑片移动距离x的关系如图乙所示，电压调节非常不方便，这是由于选用了以下提供的（选填“A”或“B”）滑动变阻器；可供选用的滑动变阻器：滑动变阻器A（阻值范围0～500Ω，滑片行程10cm）滑动变阻器B（阻值范围0～50Ω，滑片行程10cm）（3）换用另一个滑动变阻器并接通电路后，移动滑片，当电压表的示数为3.8V时，电流表的示数如图丙所示，则小灯泡额定功率为W；（4）小明想换用其他规格的小灯泡再做该实验，但他操作有误，在未断开开关的情况下，直接将小灯泡从灯座上拔出，那么拔出小灯泡后电压表的示数情况是电流表的示数情况是（以上两空选填“示数为零”或“有较大示数”）；（5）实验完成后同学们在老师的提醒下结合图的电路图进行了误差 分析：因实验中实际提供的电压表内阻并非无穷大且在测量时有明显的电流通过，会造成电流表所测电流（选填“大于”或“等于”或“小于”）灯泡中的实际电流，从而导致实验中灯泡额定功率的测量值（选填“大于”或“
